B ANPASSUNG DER
ANTRIEBSDREHZAHL
Die Konstruktion des an der Vorderseite der Zugdeichsel der
Mähwerke SPLENDIMO PC befindlichen Getriebes ist der-
artig, daß die Maschine durch Umdrehen dieses Getriebes
(Bild B-1) an eine 540-er oder 1.000-er Zapfwellendrehzahl
anuzpassen ist.
Achtung: für den Antrieb der Maschine ist unbedingt die
Zapfwellendrehzahl, die auf dem Aufkleber an der Vorder-
seite der oberen Getriebehälfte vorgegeben ist, anzuwenden.
Zum Ändern der Antriebsgeschwindigkeit sind nachstehen-
den Anweisungen zu folgen:
- Zugdeichsel auf einer Stütze stellen, damit der Ankuppel-
turm abgebaut werden kann.
- Ankuppelturm demontieren.
- Öl aus den beiden Getriebehälften ablassen und das aus den
beiden Hälften stammende Öl gesondert auffangen.
- Getriebe von der Zugdeichsel abnehmen.
- Position der Entlüfter A (Bild B-1) und der Ablassstopfen
B auf den beiden Getriebhälften gegeneinander auswech-
seln. Ablassstopfen B versetzen.
- Getriebe an der Zugdeichsel montieren.
- Getriebe mittels der Anschlusspunkte der Entlüfter A mit
dem abgelassenen Öl abfüllen. Die untere Getriebehälfte
ist mit der größten Ölmenge abzufüllen.
- Die Entlüfter A sind derartig anzuordnen, daß diese wieder
nach oben aus dem oberen Getriebehälfteteil herausragen.
- Ankuppelturm montieren.
- Bolzen die das Getriebe mit der Zugdeichsel und den
Kupplungsarmen verbinden, mit Hilfe der Arretierungen
sichern.
- Stütze entfernen und die Maschine wieder auf ihre Abstell-
stütze stellen.
Von diesem moment an, ist die Maschine einsatzfähig, unter
Berücksichtigung der auf der Vorderseite der oberen Getrie-
behälfte vorgegebenen Zapfwellendrehzahl.
108 Anlage B

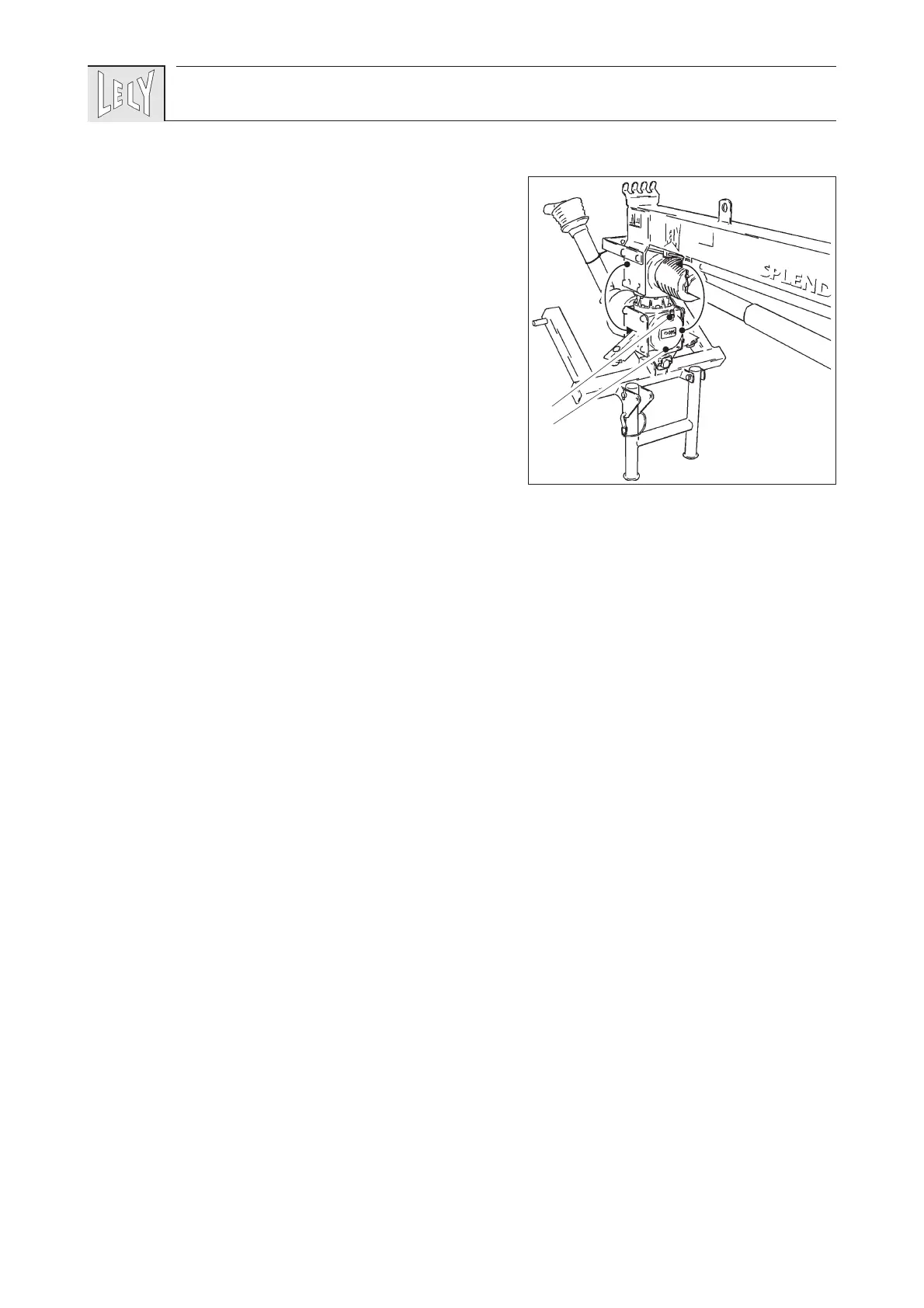

B-1
A
B
