4 EINSTELLUNG DER MASCHINE
Maschine gemäß nachstehender Anweisungen in Arbeits-
stand bringen:
- Die beiden Schutzplanen an den Seiten der Maschine
montieren.

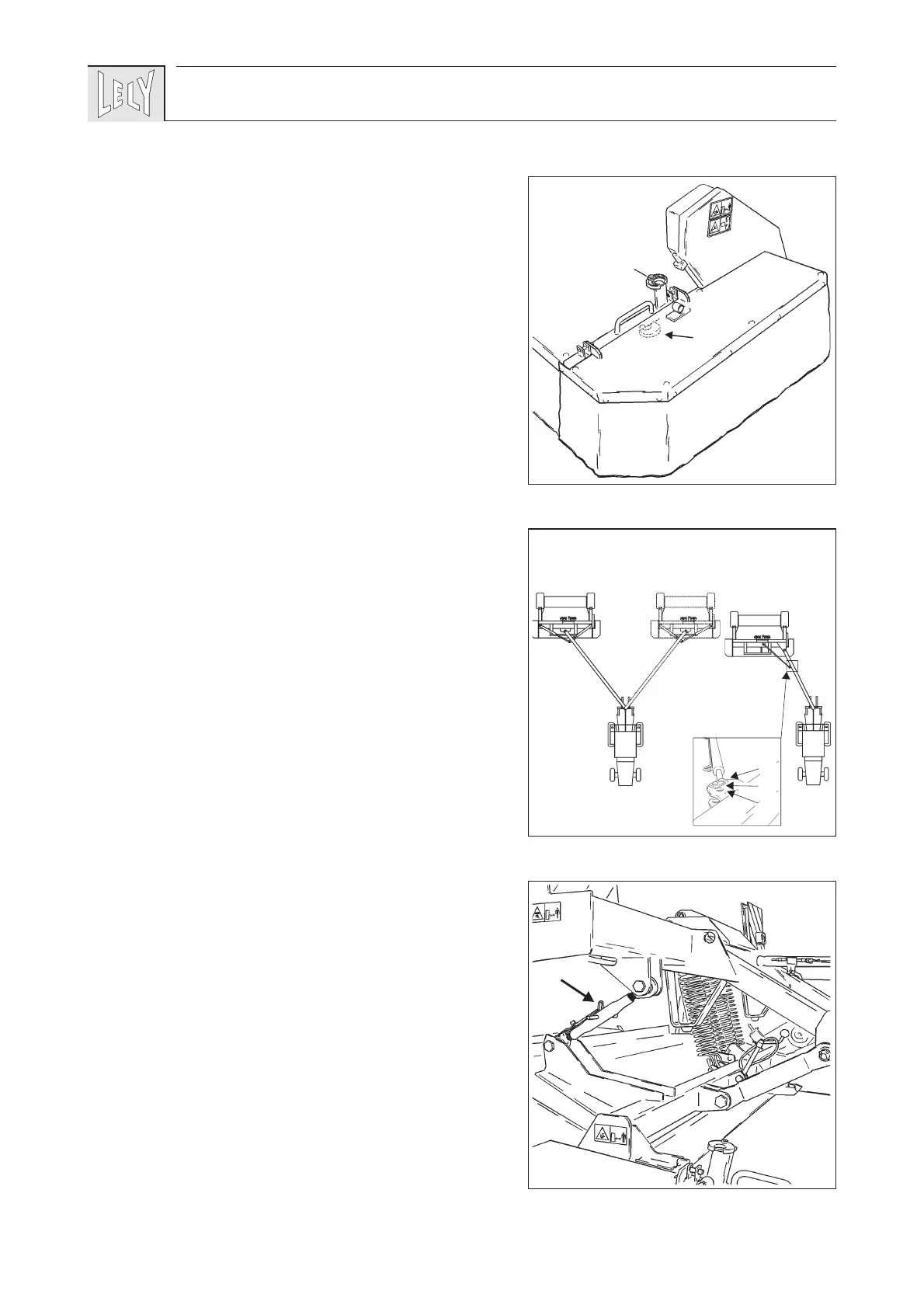

- Sicherheitsschirme beidseitig ausklappen (Bild 7).
- Wirkung der Zylinder durch Öffnung der Sperrventile
deblockieren.
- Gewünschte Arbeitsstellung der Maschine mit Hilfe des
Zugdeichselzylinders (Bild 8) zustande bringen.
Die Zugdeichsel der Mähwerke SPLENDIMO 281 und 321
PC verfügen über 3 Stellungen zum Fixieren des Zugdeich-
selzylinders (, und , Bild 8). Dies ermöglicht die
Einstellung der Position des Mähwerkes neben dem
Schlepper. Achtung : wählen Sie eine Position, bei der die
Schlepperräder nicht über die bereits gefertigten Schwaden
fahren.
- Maschine senken; dazu ist das Ventil des Hebezylinders
und der Radzylinder in Schwebestellung zu setzen.
- Mit der Schlepperhubvorrichtung den Zugdeichsel waage-
recht stellen. Berücksichtigen Sie die Schlepperreifen-
spuren.
- Eine abwärtse Bewegung mit Hilfe von z.B. einer Stabili-
sierungskette begrenzen, wenn die Hubvorrichtung die
eingestellte Höhe nicht einhalten kann.
Die Maschine ist jetzt arbeitsbereit.
4.1Schnitthöhe
- Die Schnitthöhe einstellen, indem mn den Mähbalken mit
Hilfe der Oberlenker (Bild 9) mehr oder weniger vorn-
überstellt.
- Oberlenker mit Hilfe des Bügels verriegeln.
95
7
!
SPLENDIMO
®
320 PC 281 / 321 PC
8
9
