LELY SPLENDIMO PC 281 - Page 22

Bouw de maaibalk in omgekeerde volgorde op. Neem daarbij
de volgende punten in acht:
- Reinig de centreerringen (10) en de contactvlakken van de
elementen en de tussenstukken.
- Controleer of er geen vuil tussen niet gedemonteerde
elementen en tussenstukken is gekomen (zijvlakken insme-
ren met Castrol Tarp).
- Smeer de aandrijfas in met vet (Molykote BR2 Plus)
Zorg ervoor dat de maaischijven 90° ten opzichte van
elkaar zijn verdraaid. Als een element niet direct op de
aandrijfas kan worden geschoven moet de maaischijf één
of meerdere malen een halve slag worden verdraaid tot dit
wel mogelijk is.

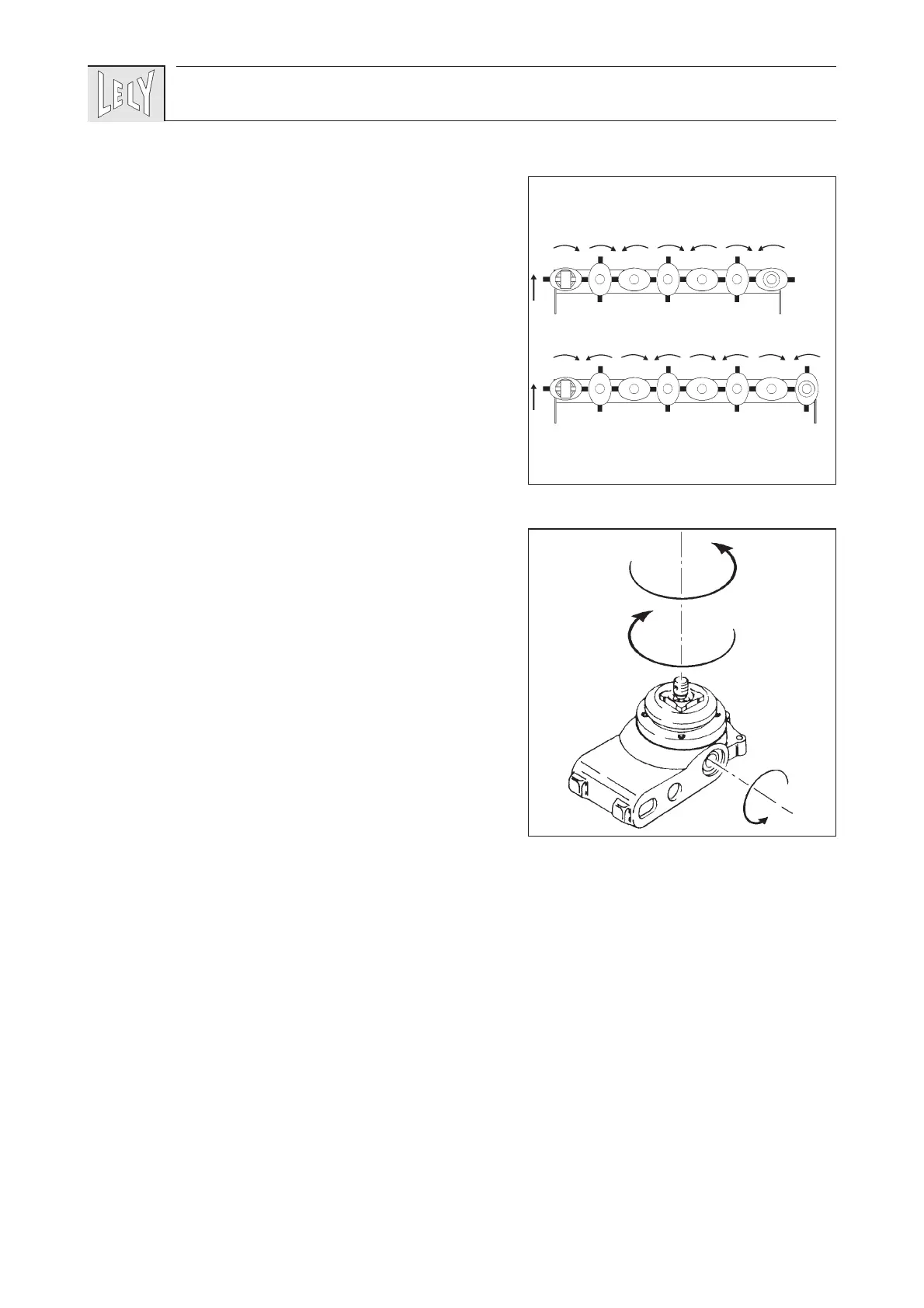

- Monteer de elementen met de draairichting in de juiste
opstelling (fig. A-2).
• Een rechtsomdraaiend element van de SPLENDIMO PC
maaier is als volgt te herkennen:
Wanneer de naaf rechtsom wordt gedraaid (R: fig. A-3),
zal het aandrijftandwiel aan de rechterzijde linksom
meedraaien.
• Een links omdraaiend element is als volgt te herkennen:
Wanneer de naaf linksom wordt gedraaid (L: fig. A-3),
zal het aandrijftandwiel aan de rechterzijde linksom
meedraaien.
- Als een maaischijf gedemonteerd is geweest, controleer
dan of de O-ring zich in het drukstuk (11, fig. A-1) bevindt.
- Zet de kroonmoer (12) vast met een aanhaalmoment van
150-250 Nm (15-25 kgm) en borg deze met een splitpen.
Zorg ervoor dat de splitpen niet boven het drukstuk
uitsteekt.
- In het buitenste element moet het borgschijfje (13) met de
seegerring zijn aangebracht. In geval van vervanging van
dit element moeten deze worden overgezet.
- Draai de 5 bouten (14) eerst handvast aan.
- Breng vet (Molykote P74) aan op de ring (8) en het
schroefdraad van de verbindingsstang (3) en de moer (7).
Draai de moer op de stang.
22 Bijlage A
A-3
R
L
!
A-2
SPLENDIMO
®
281 PCN
SPLENDIMO
®
320/321 PCN
