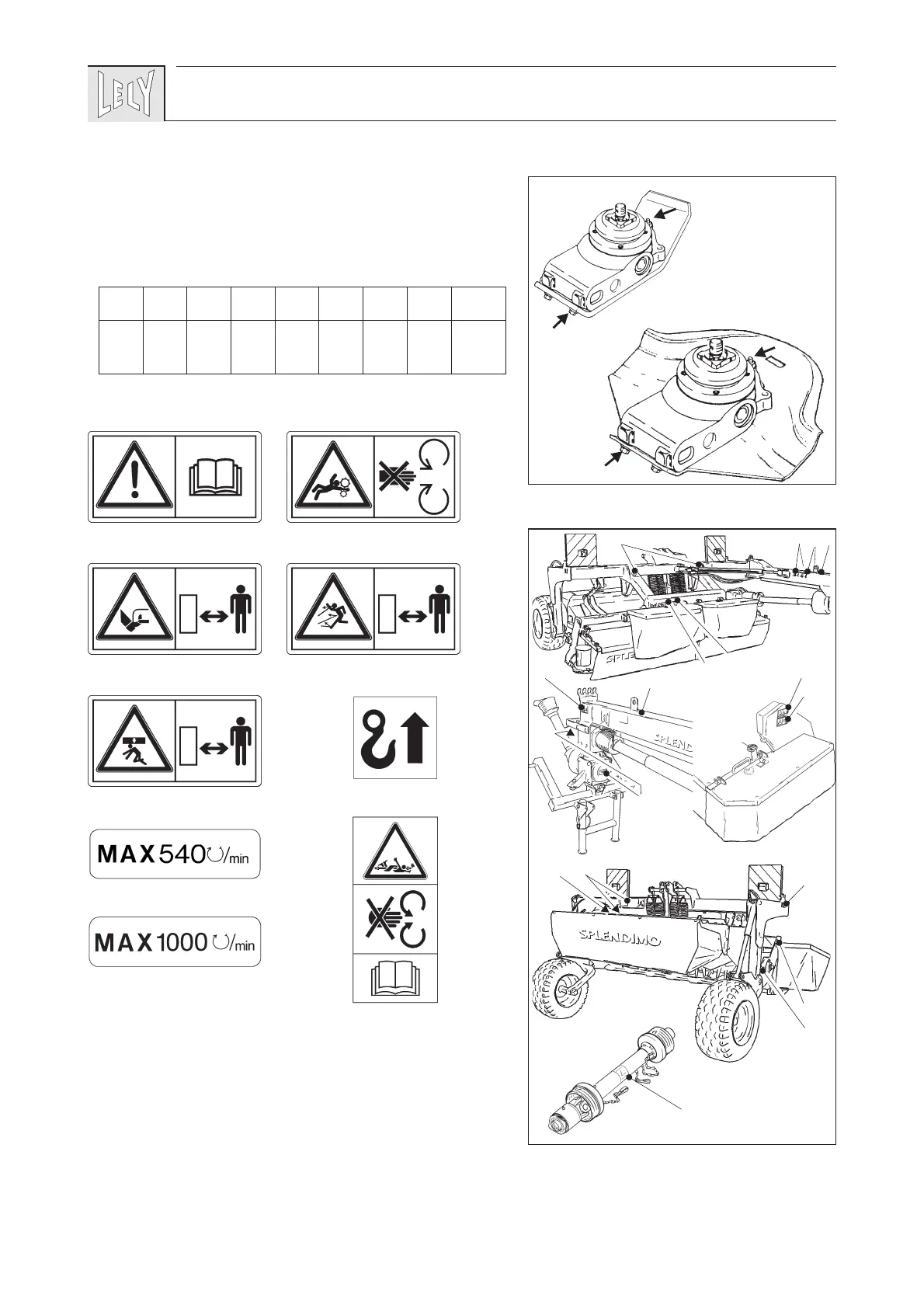

- Contrôler le serrage de tous les boulons et écrous.
Veiller tout particulièrement aux boulons avec lesquels
sont fixés les patins et les plaques d’usure (fig. 23).
Serrer des boulons/écrous desserrés avec les moments tels
qu’ils sont précisés dans le tableau, ci-dessous.
- Contrôler si tous les autocollants de sécurité ont été appor-
tés à la machine et s’ils sont en bonne condition (fig. 24).
A
(référence 9.1170.0408.0) -4x-
B
(référence 9.1170.0407.6) -2x-
C
(référence 9.1170.0419.4) -2x-
D
(référence 9.1170.0410.2) -5x-
E
(référence 9.1170.0417.2) -3x-
F
(référence 9.1170.0173.3) -4x-
G
1
(référence 9.1170.0125.4)
G
2
(référence 9.1170.0175.5)
H (référence 16.61.175) -3x-
74
M6 M8 M10 M12 M14 M16 M20 M24
Nm 10 25 50 85 135 215 410 710
kgm 1,0 2,5 5,0 8,5 13,5 21,5 41,0 71,0
