Signum 3 Ex
Operating Concept

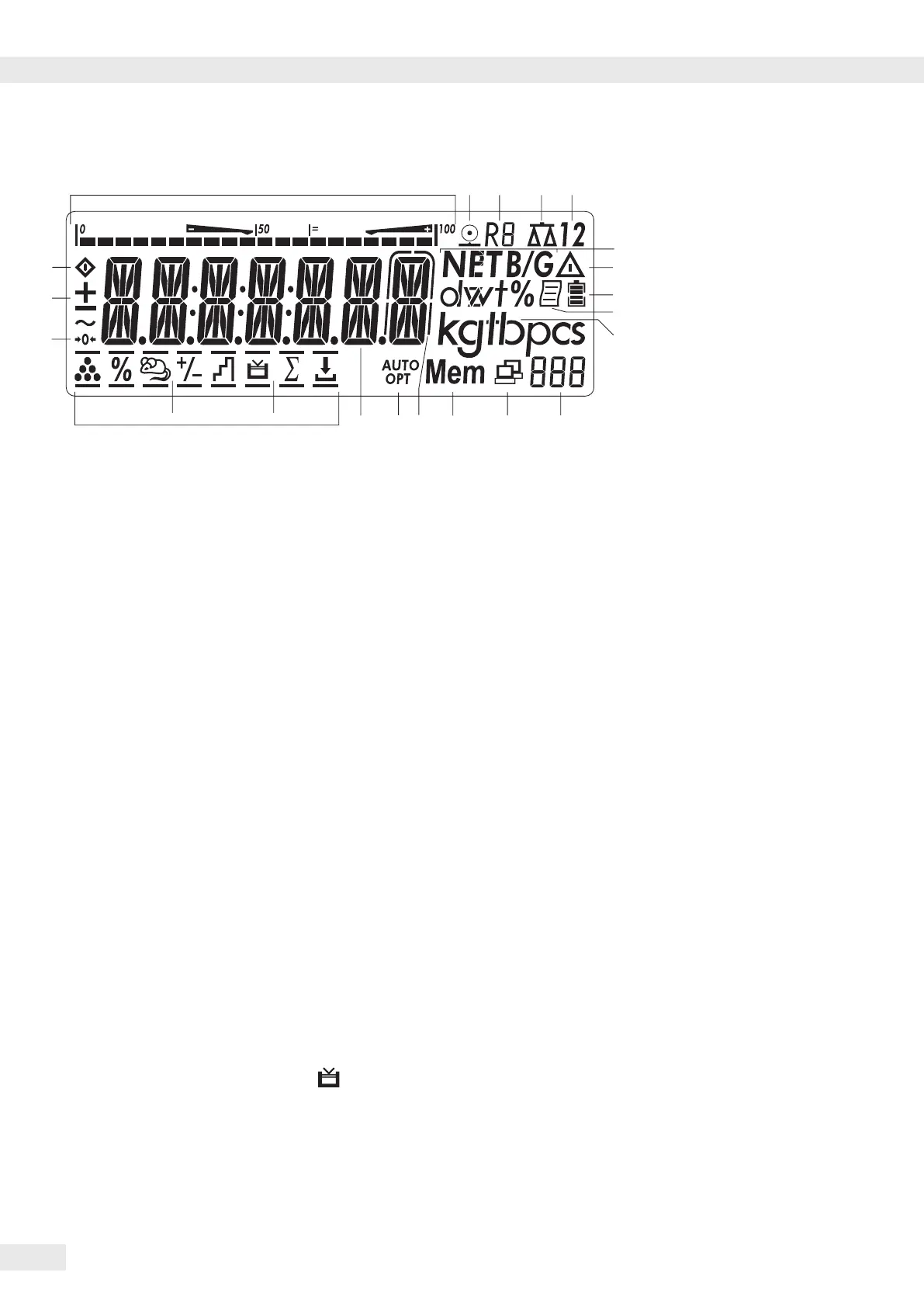

Display in Weighing Mode
The illustration above depicts all of
the main display elements and symbols
that can be shown during weighing�
1� Bar graph
– Shows the percentage of the
weighing platform’s capacity that
is“used up” by the load on the
scale (gross value), or
– Shows the weight value in
relation to a target value (with the
Checkweighing or Classification
application)
2� Symbol for current print job
3� Displays the active range on multiple-
range scales
4� No second weighing platform possible
5� Weighing platform 1 only
6� Net/Gross value on the main display
(with tare in memory or preset tare)
7� Identies the value on the main
display as calculated (value not valid
in legal metrology)
8� Charge level indication of rechargeable
battery not active
(Rechargeable battery not integrated)
9� GMP-compliant printing in progress
10� Weight unit of the value displayed
11� Numeric display; e�g�, showing
reference value
12� Symbol indicating data transfer
– Interface initialized
– Flashes during data transfer
13� Product Data Memory symbol
14� In legal metrology, on equipment with
e = d, the digit shown with a border
must not be taken into account
15� Auto/Opt
– Auto: Depending on the weight
value, a reaction is triggered
inthe application
– Opt: Automatic optimization has
taken place for the Counting
application
16� Weight value or calculated value
(maindisplay)
17� Application symbols for the
applications:
Application 1:
Z
Counting / Neutral measurement
L Weighing in Percent
V Averaging (animal weighing)
O Application 2: Checkweighing
Classication
Checkweighing toward zero;
Manually batching toward zero
Application 3:
s Totalizing
R Net total
Verified models only:
18� The zero-setting symbol is displayed
after the active scale or weighing
platform has been zeroed
19� Plus or minus sign of the value
displayed
20� Busy symbol indicates that an internal
process in progress
Saving Data in Weighing Mode
All of the application parameters saved
(e�g�, reference values) remain in memory
and are still available after
– Signum
®
has been switched off and on
– you return to the originally selected
application from a second one (e�g�,
when you switch from Averaging back
to Counting, all parameters saved for
Counting are available)
13
4
5
6
7
8
9
10
11
12131415
16
17
18
19
20
Appl. 1 Appl. 2 Appl. 3
2
12
Messwertzeile
Applikative Piktogramme
Bargraph
Vorzeichen/
Stillstand
Einheit
Tarabelegung
Drucken
aktiv
Wägebereiche
der Waage
Verrechnete
Werte
Batterie-
betrieb
GMP-Protokoll
aktiv
Applikative Referenzen
(Nummernanzeige)
Datentransfer
Speicher
Zählen:
Referenzoptimierung/
Autom. Summieren
Anzeige / Display
Es gibt zwei grundsätzliche Display-
Darstellungen:
– Darstellung für den normalen Betrieb
(Wägebetrieb)
– Gerätezustand »Setup«
(Voreinstellungen).
Darstellung der Wägewerte und
verrechnete Werte (Hauptanzeige)
Piktogramme/Batteriesymbol:
Je nach gewähltem Programm erscheint
ein Piktogramm:
A z.B. bei der Applikation »Zählen«
S Ausdruck aktiv
T GMP-Ausdruck aktiv
Das Batteriesymbol
b zeigt den Ladezu-
stand beim Betrieb mit einem externen
Akku an.
Bargraph
Der Bargraph zeigt an, wie viel Prozent
des Wägebereichs der aktiven Plattform
durch das aufgelegte Gewicht genutzt
werden (Bruttobargraph).
0% untere Lastgrenze
100% obere Lastgrenze
Im Kontrollwägen (verrechneter
Bargraph) erscheinen folgende Symbole:
Bargraph mit 10%-Marken
Minimum »Kontrollwägen«
Sollwert »Kontrollwägen«
Maximum »Kontroll
wägen«
Vorzeichen
S oder D für Wägewert oder verrech-
neten Wert,
U für Nullstellung oder bei tarierter
Wägeplattform (nur bei geeichten
Modellen)
Messwertzeile
Darstellung der Wägewerte oder des ver-
rechneten Werts durch Ziffern und
Buchstaben.
Einheit und Stillstand
Bei Stillstand der Waage werden die
Gewichtseinheit oder die Einheit für
einen verrechneten Wert angezeigt.
Tarabelegung und verrechnete Werte
Bedeutung der Symbole:
a Verrechneter Wert (nicht
bei eichpflichtigen
Anwendungen)
NET Nettowert (Bruttogewicht
minus Tara)
B/G Bruttowert (Nettowert plus Tara)
Taraspeicherbelegung, verrechnete
Werte, Kennzeichnung der aktiven
Wägeplattform
pt Hinweis auf Tara-Handeingabe
(über Barcodeleser) bei Tara-
Informationen
wp1 Anzeige der aktiven Wägeplattform
bei Anschluss von 2 Wägeplatt-
formen. Anzeige blinkt bei isoCal-
Justieranforderung der Wägeplatt-
form
Applikative Piktogramme
Zur Eingabe und Darstellung von Detail-
informationen, z.B. für die aktivierte
Anwendung.
A „Zählen“ / Neutrales Messen
B „Prozentwägen“
V „Mittelwertbildung“ (Tierwägen)
H „Kontrollwägen“
W „Klassieren“
„Kontrollieren gegen Null“
L „Summieren“
M „Netto-Total“
Bedienkonzept
Operating Concept
