Nice SHEL60KIT

PASSO 1
OPERARE IN CONDIZIONI DI SICUREZZA!
Attenzione – per la sicurezza delle persone è importante rispettare
queste istruzioni.
Attenzione – Istruzioni importanti per la sicurezza: quindi, conser-
vare queste istruzioni.
La progettazione, la fabbricazione dei dispositivi che compongono il
prodotto e le informazioni contenute nel presente manuale rispettano
pienamente le normative vigenti sulla sicurezza. Ciò nonostante, un’in-
stallazione e una programmazione errata possono causare gravi ferite
alle persone che eseguono il lavoro e a quelle che useranno l’impianto.
Per questo motivo, durante l’installazione, è importante seguire atten-
tamente tutte le istruzioni riportate in questo manuale.
Non procedere con l’installazione se si hanno dubbi di qualunque natu-
ra e richiedere eventuali chiarimenti al Servizio Assistenza Nice.
Se questa è la prima volta che vi apprestate a realizzare un’automazione per
portonidagarage(“sezionali”o“basculanti”),viconsigliamodidedicareunpo’
del vostro tempo alla lettura del presente manuale. Ciò è preferibile farlo prima
di iniziare il lavoro, senza avere fretta di iniziare con le operazioni pratiche.
Inoltre, tenere a portata di mano tutti i dispositivi che compongono il prodotto
afnchépossiateleggere,provareevericare(adesclusionedellefasidipro-
grammazione) tutte le informazioni contenute nel manuale.
Nel leggere questo manuale occorre prestare molta attenzione alle
istruzioni contrassegnate con il simbolo:
Questi simboli indicano argomenti che possono essere fonte potenzia-
le di pericolo e pertanto, le operazioni da svolgere devono essere rea-
lizzate esclusivamente da personale qualicato ed esperto, nel rispetto
delle presenti istruzioni e delle norme di sicurezza vigenti sul proprio
territorio.
AVVERTENZE PER L’INSTALLAZIONE
Secondo la più recente legislazione europea, la realizzazione di un por-
tone da garage deve rispettare le norme previste dalla Direttiva 98/37/
CE (Direttiva Macchine) e in particolare, le norme EN 12445; EN 12453;
EN 12635 e EN 13241-1, che consentono di dichiarare la presunta con-
formità dell’automazione.
In considerazione di ciò,
il collegamento denitivo dell’automatismo alla rete elettrica, il collau-
do dell’impianto, la sua messa in servizio e la manutenzione periodica
devono essere eseguiti da personale qualicato ed esperto, rispettan-
do le istruzioni riportate nel riquadro “Attività riservate ad un tecnico
qualicato”. Inoltre, egli dovrà farsi carico di stabilire anche le prove
previste in funzione dei rischi presenti e dovrà vericare il rispetto di
quanto previsto da leggi, normative e regolamenti: in particolare, il
rispetto di tutti i requisiti della norma EN 12445 che stabilisce i metodi
di prova per la verica degli automatismi per portoni da garage.
Invece, riguardo i lavori di predisposizione iniziale, d’installazione e di
programmazione, questi possono essere effettuati anche da personale
non particolarmente qualicato, purché vengano rispettate scrupolo-
samente e nell’ordine progressivo indicato, tutte le istruzioni riportate
in questo manuale e, in particolare, le avvertenze di questo PASSO 1.
Prima di iniziare l’installazione, effettuare le seguenti analisi e veriche:
–vericarecheisingolidispositividestinatiall’automazionesianoadattiall’im-
pianto da realizzare. Al riguardo, controllare con particolare attenzione i dati
riportati nel capitolo “Caratteristiche tecniche”. Non effettuare l’installazione
se anche uno solo di questi dispositivi non è adatto all’uso.
–vericareseidispositivipresentinelkitsonosufcientiagarantirelasicurezza
dell’impiantoelasuafunzionalità.
– eseguire l’analisi dei rischi che deve comprendere anche l’elenco dei requisiti
essenziali di sicurezza riportati nell’ “allegato I della Direttiva Macchine”, indi-
cando le relative soluzioni adottate. Si ricorda che l’analisi dei rischi è uno dei
documenti che costituiscono il “fascicolo tecnico” dell’automazione. Questo
dev’essere compilato da un installatore professionista.
Considerando le situazioni di rischio che possono vericarsi durante le
fasi di installazione e di uso del prodotto è necessario installare l’auto-
mazione osservando le seguenti avvertenze:
–noneseguiremodichesunessunapartedell’automatismosenonquelle
previste nel presente manuale. Operazioni di questo tipo possono solo causare
malfunzionamenti.Ilcostruttoredeclinaogniresponsabilitàperdanniderivanti
daprodottimodicatiarbitrariamente.
– evitare che le parti dei componenti dell’automazione possano venire immerse
in acqua o in altre sostanze liquide. Durante l’installazione evitare che i liquidi
possano penetrare all’interno del motoriduttore e dei dispositivi presenti.
– se sostanze liquide penetrano all’interno delle parti dei componenti dell’au-
tomazione, scollegare immediatamente l’alimentazione elettrica e rivolgersi al
Servizio Assistenza Nice. L’utilizzo dell’automazione in tali condizioni può cau-
sare situazioni di pericolo.
–nonmettereivaricomponentidell’automazionevicinoafontidicalorené
esporliaammelibere.Taliazionipossonodanneggiarliedesserecausadi
malfunzionamenti, incendio o situazioni di pericolo.
– tutte le operazioni che richiedono l’apertura del guscio di protezione dei
vari componenti dell’automazione, devono avvenire con la Centrale scollega-
ta dall’alimentazione elettrica. Se il dispositivo di sconnessione non è a vista,
apporvi un cartello con la seguente dicitura: “ATTENZIONE! MANUTENZIONE
IN CORSO”.
– la pulsantiera di comando a parete deve essere posizionata in vista dell’auto-
mazione, lontano dalle sue parti in movimento, ad un’altezza minima di 1,5 m
da terra e non accessibile al pubblico.
–vericarechenonvisianorischidischiacciamentodurantelamanovradiChiu-
sura; eventualmente installare dispositivi di sicurezza supplementare.
– se il portone da automatizzare è dotato di una porta pedonale occorre predi-
sporre l’impianto con un sistema di controllo che inibisca il funzionamento del
motore quando la porta pedonale è aperta.
– prevedere nella rete di alimentazione dell’impianto un dispositivo di discon-
nessione con una distanza di apertura dei contatti che consenta la disconnes-
sione completa nelle condizioni dettate dalla categoria di sovratensione III.
– se il cavo di alimentazione è danneggiato, esso deve essere sostituito da Nice
odalsuoservizioassistenzatecnicaocomunquedaunapersonaconqualica
similare, in modo da prevenire ogni rischio.
–ilprodottononèdestinatoadessereusatodapersone(bambinicompresi)
lecuicapacitàsiche,sensorialiomentalisianoridotte,oppureconmancanza
diesperienzaodiconoscenza,amenocheesseabbianopotutobeneciare,
attraverso l’intermediazione di una persona responsabile della loro sicurezza, di
una sorveglianza o di istruzioni riguardanti l’uso del prodotto.
–ilprodottononpuòessereconsideratounefcacesistemadiprotezionecon-
trol’intrusione.Sedesiderateproteggerviefcacemente,ènecessariointegrare
l’automazione con altri dispositivi.
– la Centrale deve essere collegata ad una linea di alimentazione elettrica dota-
ta di messa a terra di sicurezza.
– il prodotto può essere utilizzato esclusivamento dopo che è stata effettuata la
“messa in servizio” dell’automazione, come previsto nel paragrafo “Collaudo e
messa in servizio dell’automazione” riportatonelriquadro“Attivitàriservate
aduntecnicoqualicato”.
– il materiale dell’imballaggio di tutti i componenti dell’automazione deve essere
smaltito nel pieno rispetto della normativa presente a livello locale.
AVVERTENZE E PRECAUZIONI GE NERALI
PER LA SICUREZZA
PASSO 2

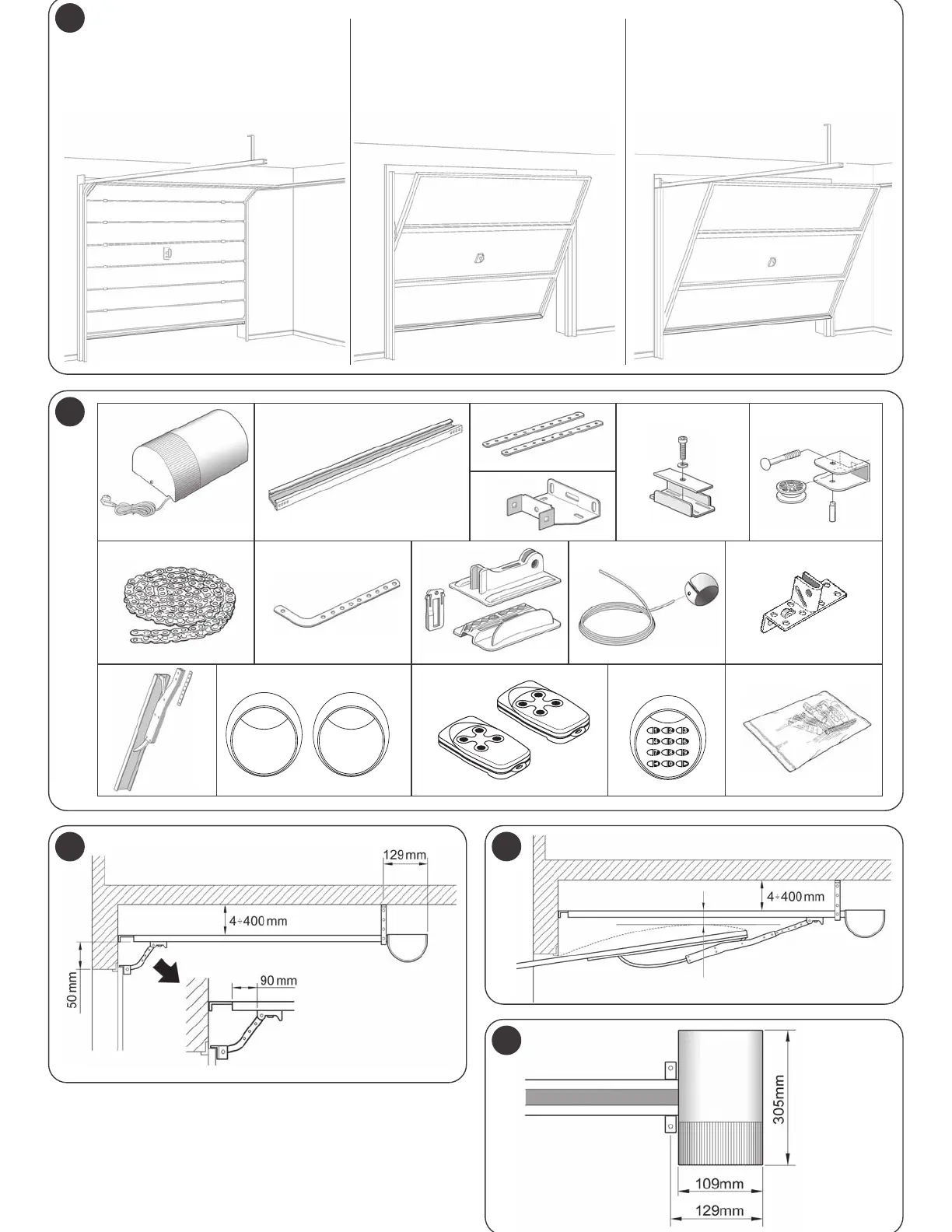

2.1 – DESCRIZIONE DEL PRODOTTO E DESTINAZIONE D’USO
In generale, l’insieme dei dispositivi che compongono il presente prodotto è
destinatoadautomatizzareunportonedagarageadusoresidenziale(g. 1).
Questo può essere di tipo “sezionale” o di tipo “basculante”; il basculante può
essereasuavoltadebordante(durantel’aperturailportonesporgeall’esterno)
o non debordante ed essere provvisto di molle o contrappesi.
In particolare, il presente kit è destinato all’automatizzazione esclusiva di un
portone “sezionale”. Quindi, per poter automatizzare un portone “basculante”
occorremontareunappositobracciooscillante(mod.SPA5,accessorionon
presente nella confezione).
Qualsiasi altro uso diverso da quello descritto e in condizioni
am bientali diverse da quelle riportate nel PASSO 3 è da considerarsi
improprio e vietato!
Il presente prodotto composto da un motoriduttore elettromeccanico con un
motore in corrente continua a 24V, una guida, una catena e un carrello di trai-
no. Nel motoriduttore è presente anche una Centrale di comando.
La Centrale è formata da una scheda elettronica, una luce di cor te sia/
se gnalazione e un ricevitore radio incorporato, più l’antenna, che riceve i
comandi inviati da un trasmettitore.
La Centrale è in grado di gestire diversi tipi di manovre, ciascuna programma-
bile e utilizzabile secondo le proprie esigenze.
Inoltre, sono disponibili varie funzioni speciali che permettono di personalizzare
il funzionamento dell’automazione.
L’automazione è predisposta per essere utilizzata con vari accessori che ne
aumentanolafunzionalitànegarantisconolasicurezza.Inparticolare,laCen-
tralepuòmemorizzarenoa150tastiditrasmettitorimod.FLO4R-Senoa4
coppie di fotocellule, mod. MOF/MOFO.
Il prodotto funziona tramite alimentazione elettrica di rete e, in caso di interru-
zione dell’energia elettrica (black-out), consente di muovere ‘a mano’ il porto-
CONOSCENZA DEL PRODOTTO E
PREPARAZIONE ALL’INSTALLAZIONE
