AANBEVELINGEN:
– HetproductSHEL60KIT-SHEL75KITisvervaardigddoorNiceS.p.a.(TV)I.
– Allehieropgevoerdetechnischegegevenshebbenbetrekkingopeenomgevingstemperatuurvan20°C(±5°C).
– Nice S.p.a. behoudt zich het recht voor op elk door haar gewenst moment wijzigingen in haar producten aan te brengen, waarbij functionaliteit en gebruiksbestemming echter gehand-
haafd blijven.

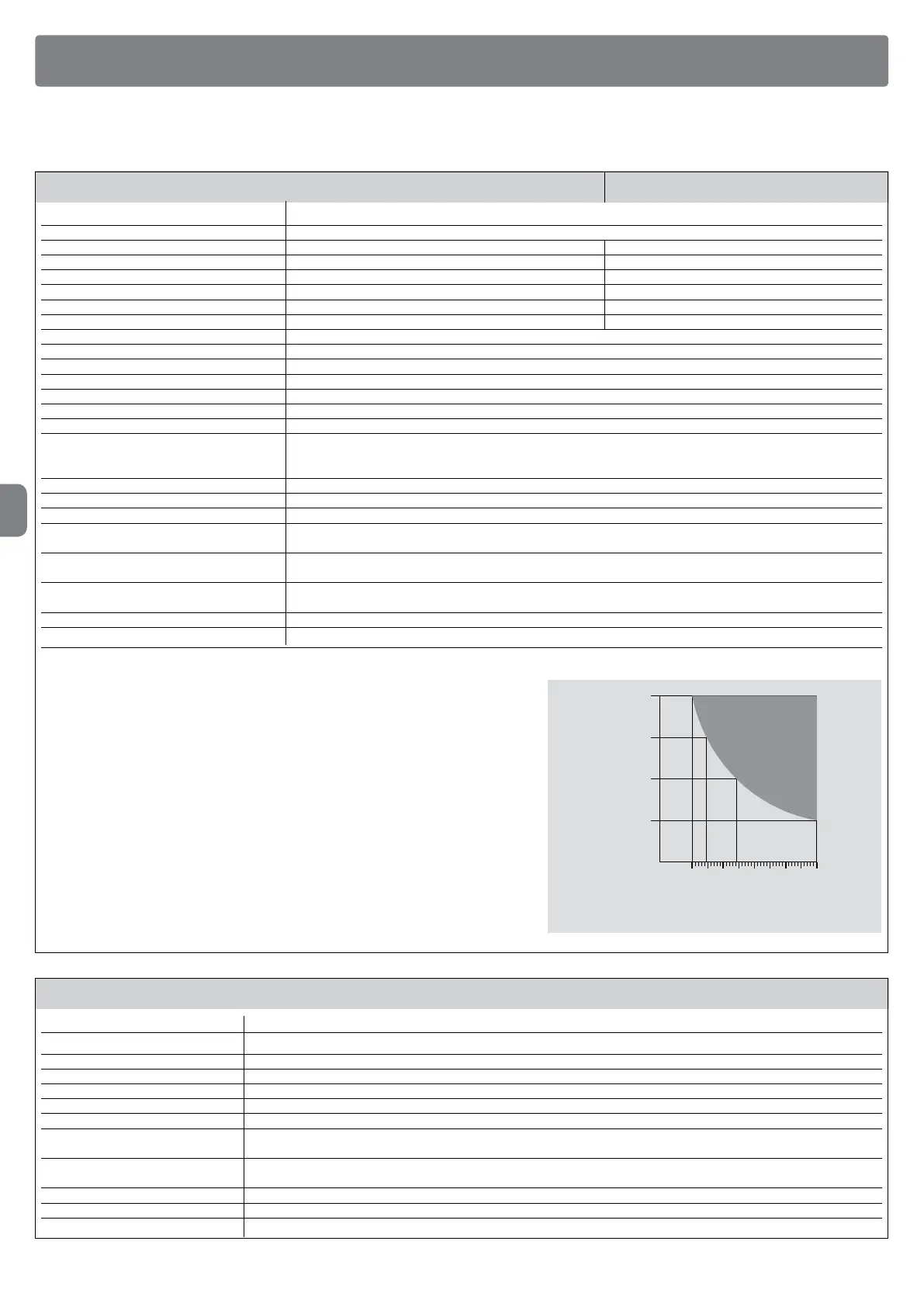

TECHNISCHE KENMERKEN VAN DE VERSCHILLENDE PRODUCTONDERDELEN
REDUCTIEMOTOR: SHEL60KIT SHEL75KIT
Toegepaste technologie 24 V-motor
Stroomvoorziening 230 Vac 50/60 Hz
Maximumkoppel start 9 Nm 12 Nm
Nominale koppel 6 Nm 7,5 Nm
Maximum duwkracht 600 N 750 N
Nominale duwkracht 350 N 450 N
Maximumvermogen 200 W 280 W
Snelheid manoeuvre 0.07 ÷ 0.13 m/s 0.08 ÷ 0.14 m/s
Maximumduur continue werking 4 minuten
MCycli/uur bij nominaal koppel (20°) 8
Omgevingstemperatuur voor werking -20°C÷+50°C
Afmetingen 305x109hx130(mm)
Gewicht 4 kg
Isolatieklasse 1
Gebruikerslicht 12V/10WttingBA15
 Voornormaalgeslotencontacten,normaalopencontactenofmetconstanteweerstand8,2KΩ;
Ingang STOP inzelnstelling(eenwijzigingtenopzichtevandeinhetgeheugenopgeslagenstaatheeftde 
instructie “STOP” ten gevolge).
Ingang STAP-VOOR-STAP Voor normaal open contacten
Ingang FOTO Voor veiligheidsinrichtingen met normaal gesloten contacten
Radio-ontvanger Ingebouwd
Programmeerbare functies
 4programmeerbarefuncties(zieparagraaf6.3).Zelnstellingvanhetsoort  
 “STOP”-inrichting(contactNO,NCofweerstand8,2KΩ).
Functies met zelnstelling
 Zelnstellingvandeeindstandenbijopeningensluitingvandedeurenberekeningvandepunten 
voor vertraging en gedeeltelijke opening.
Gebruik in bijzonder zure, zoute of
Nee
potentieelexplosieve omgeving
Beschermingsklasse IP 40 bij gebruik alleen binnenshuis of in beschermde omgeving
Geschatte levensduur (
*
) van 40.000 tot 80.000 cycli manoeuvres
(
*
) N.B. – De geschatte levensduur van het product ligt tussen de 40.000 en 80.000 cycli
manoeuvres. Om de waarschijnlijke levensduur van uw automatisme vast te stellen dient u
als volgt te werk te gaan:
a) – beoordeel de gebruiksomstandigheden en de krachten die bij uw installatie in het spel
zijn zoals bijvoorbeeld...
• het gewicht en de lengte van de garagedeur;
• de perfecte uitbalancering van de garagedeur;
• de staat van onderhoud van de scharnieren van de garagedeur;
• het type vleugel: dicht of met veel openingen;
• de aanwezigheid van sterke wind;
• de gebruiksfrequentie van de automatisering.
b) – leid uit deze beoordeling een waarde af die wordt uitgedrukt in een percentage dat in het
algemeen de hogere of geringere graad van slijtage van het automatisme bepaalt.
c)–zoekopdegraekhiernaasthetgeschattepercentage(oppunt“b”)enleesdaarhet
aantal cycli van manoeuvres af.
100 %
75 %
50 %
25 %
0 %
40.000 50.000 60.000 70.000 80.000
Per Sezionale TS
ZENDER FLO4R-S
BESCHRIJVING GEGEVENS
Typologie 4-kanaalszendersvoorradiograschebediening
Frequentie 433.92 MHz
Codering Digitale 52-bit rollingcode, type FLOR
Toetsen 4
Uitgestraald vermogen 100 µW
Stroomvoorziening 12 Vdc met batterij type 23 A
Levensduur van de batterijen
1jaar,geschatopeenbasisvan20instructies/dagmeteenduurvan1sbij20°C
(bijlagetemperaturenvermindertdebatterijwerking)
Omgevingstemperatuur
-40°C÷85°C
bij werking
Beschermingsklasse IP40(gebruikinhuisofbeschermderuimten)
Afmetingen 72 x 40h x 18 mm
Gewicht 30 g
