Nice SHEL60KIT

HINWEISE:
– SHEL60KIT-SHEL75KITisteinProduktderNICES.p.a.(TV)I.
– AlleangegebenentechnischenMerkmalebeziehensichaufeineTemperaturvon20°C(±5°°C).
– Nice S.p.a. behält sich das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei Funktionalitäten und Einsatzzweck beibehalten werden.

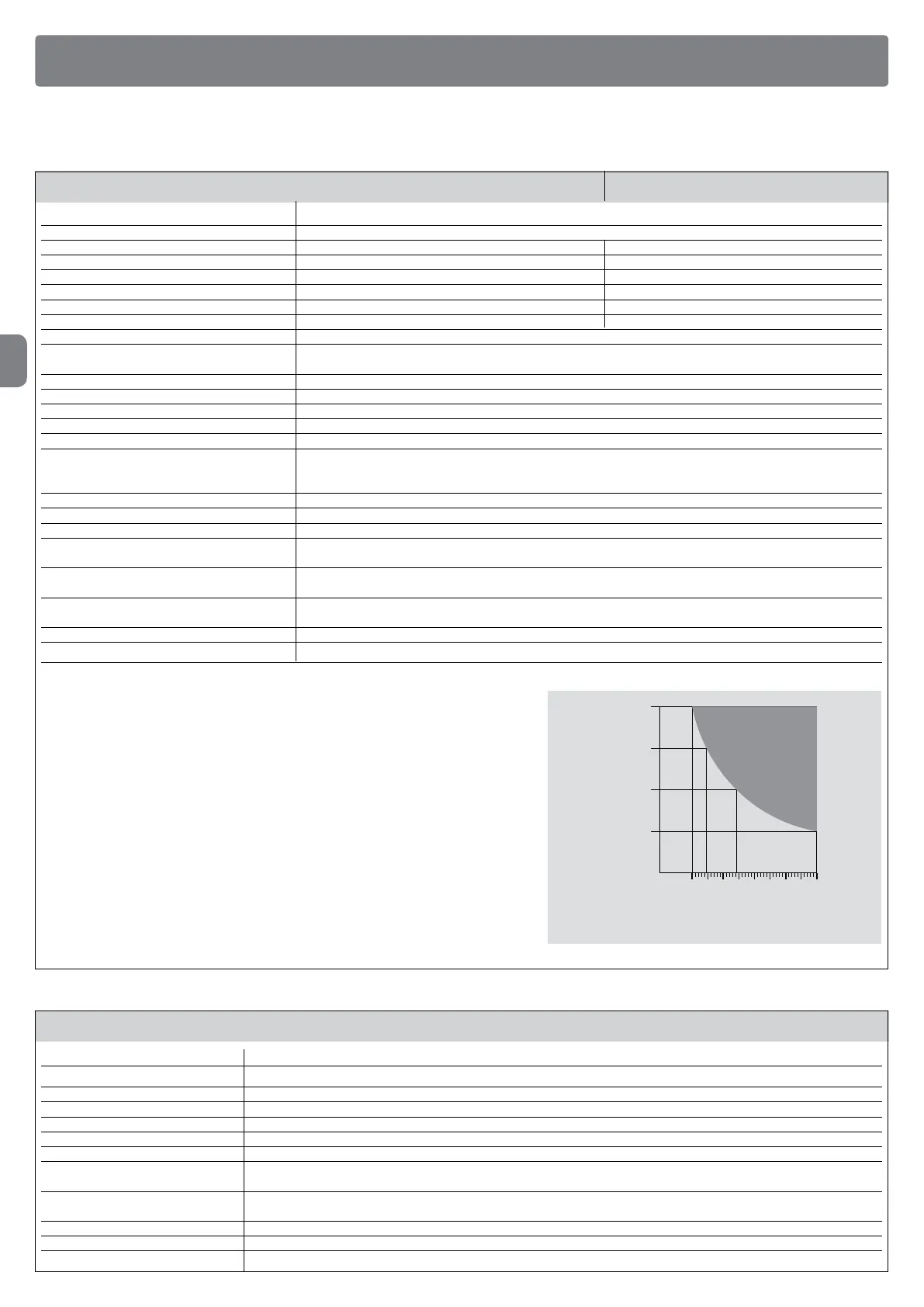

TECHNISCHE MERKMALE DER VERSCHIEDENEN KOMPONENTEN DES PRODUKTES
TORANTRIEB: SHEL60KIT SHEL75KIT
Angewendete Technologie 24 V Motor
Versorgung 230 Vac 50/60 Hz
Max. Anlaufdrehmoment 9 Nm 12 Nm
Nenndrehmoment 6 Nm 7,5 Nm
Höchstschub 600 N 750 N
Nennschub 350 N 450 N
Max. Leistung 200 W 280 W
Bewegungsgeschwindigkeit 0.07 ÷ 0.13 m/s 0.08 ÷ 0.14 m/s
Maximale Dauerbetriebszeit 4 Minuten
Zahl Zyklen/Stunde bei
8
Nenndrehmoment (20°)
Betriebstemperatur -20°C÷+50°C
Abmessungen 305x109hx130(mm)
Peso 4 kg
Isolationsklasse 1
Zusätzliche Beleuchtung 12 V / 10 W Fassung BA15
 FürgewöhnlichgeschlosseneundgewöhnlichgeöffneteKontakteodermitkonstantem8,2KΩ 
Eingang STOPP  WiderstandinSelbsterlernung(eineVariationimVergleichzumgespeichertenStatusverursacht 
den Steuerbefehl “STOPP”)
Eingang SCHRITTBETRIEB Für gewöhnlich geöffnete Kontakte
Eingang FOTO Für Sicherheitsvorrichtungen mit gewöhnlich geschlossenem Kontakt
Funkempfänger Eingebaut
Programmierbare Funktionen
 4programmierbareFunktionen(siehePar.6.3)SelbsterlernungderStopp-Vorrichtung
 (NO-Kontakt,NC-Kontaktoderkonstanter8,2KΩWiderstand)
Funktionen in Selbsterlernung
Selbsterlernung der Positionen Öffnung und Schließung des Tors und Berechnung der Stellen, an
denen die Verlangsamung und die Teilöffnung erfolgen.
Benutzung in säure- und salzhaltiger
oder potentiell explosiver Atmosphäre
Nein
Schutzart IP 40 Benutzung nur in Innenräumen oder geschützter Umgebung
Geschätzte Lebensdauer(
*
) 40.000 bis 80.000 Bewegungszyklen
(
*
) Anmerkung – Die geschätzte Dauer des Produktes liegt zwischen 40.000 und 80.000
Bewegungszyklen. Gehen Sie wie folgend vor, um die wahrscheinliche Dauer Ihrer Automa-
tion zu bestimmen:
a) – bewerten Sie die Einsatzbedingungen und die mitspielenden Kräfte in Ihrer Anlage, wie
zum Beispiel:
• das Gewicht und die Länge der Garagentor;
• das einwandfreie Gleichgewicht der Garagentor;
• den Zustand der Torzapfen;
• den Tortyp: geschlossen oder mit zahlreichen Öffnungen;
• Vorhandensein von starkem Wind;
•BetriebshäugkeitderAutomation.
b) – ermitteln Sie aus diesen Bewertungen einen Wert in Prozenten, der den Abnützungsgrad
(mehroderweniger)derAutomationbestimmenwird.
c)–ndenSieimSchaubildseitlichdengeschätztenProzentsatz(inPunkt“b”)undlesenSie
dann daneben die Anzahl an Bewegungszyklen.
100 %
75 %
50 %
25 %
0 %
40.000 50.000 60.000 70.000 80.000
Per Sezionale TS
SENDER FLO4R-S
BESCHREIBUNG DATEN
Typ Sender mit 4 Kanälen für Funksteuerung
Frequenz 433.92 MHz
Codierung Digitaler Rolling Code mit 52 Bit, Typ FLOR
Tasten 4
Abgestrahlte Leistung 100 µW
Versorgung 12 Vdc mit Batterie Typ 23A
Dauer der Batterien
 1Jahr,geschätztaufderBasisvon20Befehlen/TagmiteinerDauervon1Sekundebei20°C
 (beiniedrigenTemperaturenverringertsichdieEfzienzderBatterien)
Betriebstemperatur -40°C÷85°C
Schutzart IP 40 Benutzung nur in Innenräumen oder geschützter Umgebung
Abmessungen 72 x 40h x 18 mm
Gewicht 30 g
