ADVERTENCIAS
– ElproductoSHEL60KIT-SHEL75KITesfabricadoporNiceS.p.a.(TV)I.
– Todaslascaracterísticastécnicasindicadassereerenaunatemperaturaambientalde20°C(±5°C).
– NiceS.p.a.sereservaelderechodemodicarelproductoencualquiermomentoqueloconsiderenecesario,manteniendolasmismasfuncionalidadesyelmismousoprevisto.

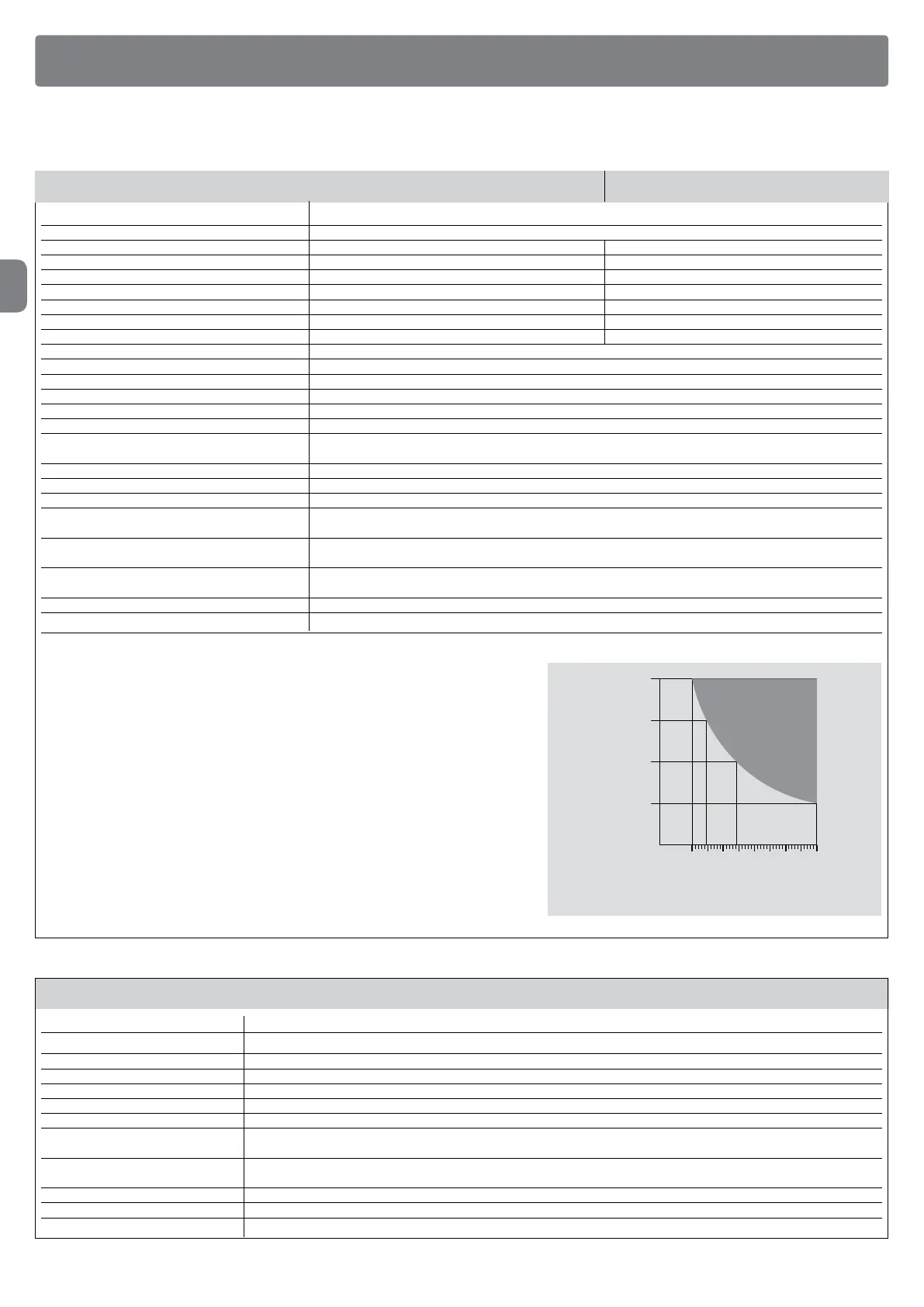

CARACTERÍSTICAS TÉCNICAS DE LOS DIFERENTES COMPONENTES DEL PRODUCTO
MOTORREDUCTOR: SHEL60KIT SHEL75KIT
Tecnología adoptada Motor de 24 V
Alimentación 230 Vac - 50/60 Hz
Par máximo de arranque 9 Nm 12 Nm
Par nominal 6 Nm 7,5 Nm
Empuje máximo 600 N 750 N
Empuje nominal 350 N 450 N
Potencia máxima 200 W 280 W
Velocidad del movimiento 0.07 ÷ 0.13 m/s 0.08 ÷ 0.14 m/s
Tiempo máximo de funcionamiento continuo 4 minutos
N° de ciclos/hora al par nominal (20°) 8
Temperatura ambiente de funcionamiento -20°C÷+50°C
Dimensiones 305x109hx130(mm)
Peso 4 kg
Clase de aislamiento 1
Luz de cortesía 12 V / 10 W conexión BA15
Para contactos normalmente cerrados, normalmente abiertos o bien con resistencia constante
Entrada STOP
 8,2KΩ;enautoaprendizaje(unavariaciónrespectodelestadomemorizadoprovocaelmando“STOP”)
Entrada PASO A PASO Para contactos normalmente abiertos
Entrada FOTOCÉLULA Para dispositivos de seguridad con contactos normalmente cerrados
Receptor Incorporado
Funciones programables
 4funcionesprogramables(véaseelpárrafo6.3).Autoaprendizajedeltipodedispositivode 
 STOP”(contactoNA,NCoresistencia8,2KΩ).
Funciones en autoaprendizaje
 Autoaprendizajedelasposicionesdeaperturaycierredelportónycálculodelospuntosde 
deceleración y apertura parcial.
Utilización en atmósfera muy ácida o
No
salobre o con riesgo de explosión
Clase de protección IP 40 uso únicamente en ambientes interiores o protegidos
Durabilidad estimada (
*
) 40.000 a 80.000 ciclos de maniobras
(
*
) Nota–Ladurabilidadestimadadelproductoestácomprendidaentre40.000y80.000
ciclos de maniobras. Para establecer la durabilidad de su automatización, proceda de esta
manera:
a) – evalúe las condiciones de utilización y la fuerzas presentes en la instalación, por ejem-
plo…
• el peso y la longitud de la puerta de garajes;
• el equilibrado perfecto de la puerta de garajes;
• las condiciones de mantenimiento de los goznes de la puerta de garajes;
• el tipo de hoja: ciega o con muchas aberturas;
• presencia de viento fuerte;
• frecuencia de utilización de la automatización.
b)–obtengadedichaevaluaciónunvalorindicadoenporcentajeque,porlogeneral,dena
el grado mayor o menor de desgaste de la automatización.
c)–determineenelgrácodeaquíalladoelporcentajeestimado(enelpunto“b”)yleaen
correspondenciadeésteelnúmerodeciclosdemaniobras.
100 %
75 %
50 %
25 %
0 %
40.000 50.000 60.000 70.000 80.000
Per Sezionale TS
TRANSMISOR FLO4R-S
DESCRIPCIÓN DATOS
Tipo Transmisor 4 canales para radiomando
Frecuencia 433.92 MHz
Codicación Digital Rolling code de 52 Bit, tipo FLOR
Botones 4
Potencia irradiada 100 µW
Alimentación 12 Vdc con batería tipo 23 A
Duración de las baterías
 1año,estimadasobreunabasede20mandos/díade1sdeduracióna20°C
 (contemperaturasbajasdisminuyelaecienciadelasbaterías)
Temperatura ambiente
-40°C÷85°C
de funcionamiento
Clase de protección IP40(usoeninterioresoambientesprotegidos)
Dimensiones 72 x 40h x 18 mm
Peso 30 g
