Pos: 1290 /Alle Produ kte/Überschr iften/H1 Geräteaufbau- und Funktionsbeschrei bung @ 21\mod_1292582928 626_421.doc @ 126737 @ @ 1
Konstruktions- och funktionsbeskrivning
Pos: 1291 /Alle Produ kte/Überschr iften/H2 Geräteaufbau @ 21\ mod_1292586696373_421. doc @ 126791 @ @ 1
Apparatens konstruktion
Pos: 1292 /Filter /FiltoClear 20000/30 000/TAB Geräteaufb au FiltoClear 20000/3000 0 @ 21\mod_1292583211689 _421.doc @ 126764 @ @ 1

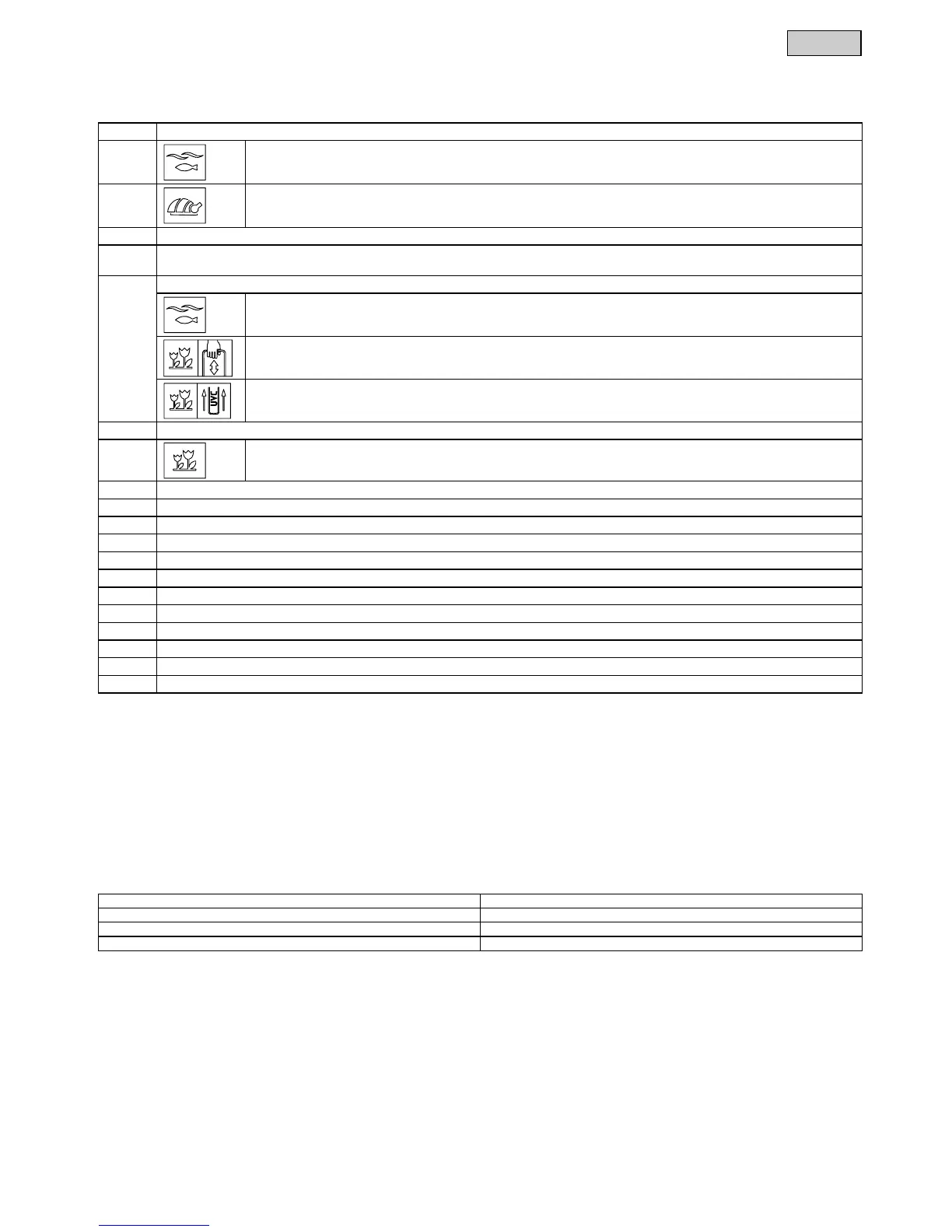

Bild (B) Objekt
1
Vattenreturledning för returflöde av renat vatten från dammen
2
Vatteninloppsledning för intag av smutsigt vatten från dammen
3 Rengöringshandtag; genom att dra upp detta sammanpressas skumfilter
4 UVC-huvud med temperaturgivare, fäste och kontrollfönster för UV-C-lampa. Automatisk avstängning av UV-C lampa vid överhettning,
återställs efter avkylning.
Funktionsväljare för att växla vattenflödet. Vrid moturs. Det finns 3 lägen.
I: Filtrera och bestråla vattnet
II: Rengör svamparna ("Easy-Clean-teknologi")
5
III: Spola UVC-enhet och UVC-vattenbehållare
6 Bypass, optimerar effekterna av UV-strålning vid högt flöde
7
Avloppsvattenutlopp för avloppsvatten
8 Filterlock
9 Lock med infogad svart packning
10 Klämring, håller ihop filterlock och behållare
11 Markering, för att markera max. djup
12 Behållare, trycksätts vid drift (max 0,2 bar)
13 Fint skumfilter för nitrifikation och denitrifikation
14 Grovt skumfilter för nitrifikation
15 Fixeringsskiva, håller skumfilter på rengöringsstången
16 Rengöringsstång, förbinder rengöringshandtag och filterskiva
17 Gallerrör, håller skumfiltret på avstånd från UVC-vattenbehållare
18 UVC-vattenbehållare, leder vatten till UVC-enheten
19 Kvartsglasrör med UV-C-lampa
Pos: 1293 /Alle Produ kte/Überschr iften/H2 Funktionsbesc hreibung @ 21\mod_12925 86790639_421.doc @ 126818 @ @ 1
Funktionsbeskrivning
Pos: 1294 /Alle Produ kte/Bildbezeic hnungen/Bild (A) @ 21\ mod_1292580791831_421. doc @ 126319 @ @ 1
Bild (A)
Pos: 1295 /Filter /Funktionsbeschr eibung Filter/FKT_BES _Filter: Zusammenspie l Pumpe-Filter @ 21\mod_12 92587412190_421. doc @ 126873 @ @ 1
En filterpump (ingår endast som sats) trycker in vattnet i en trycktät behållare där den passerar genom olika rengö-
ringsstadier och sedan återförs till dammen. Avloppsvattnet som produceras vid rengöring av enheten kan användas
för att gödsla trädgården.
Pos: 1296 /Alle Produ kte/Bildbezeic hnungen/Bild (B) @ 21\ mod_1292580931316_421. doc @ 126346 @ @ 1
Bild (B)
Pos: 1297 /Filter /Funktionsbeschr eibung Filter/FKT_BES _Filter: Reinigung stufe Filtern @ 21\mod_1292 587810567_421.doc @ 126901 @ @ 1
Reningsfas "filter": Vattnet rinner genom skumfiltret. Mekaniska föroreningar fångas upp i skumfiltret. Svävande
partiklar och bio-slam sjunker till botten av behållaren. På skumfiltret sätter sig hjälpsamma bakterier som renar vattnet
biologiskt. Dessa börjar arbeta vid en vattentemperatur på +10 ° C och högre.
Grovt skumfilter (blå) Fint skumfilter (röd)
hög flödeshastighet lägre flödeshastighet
Bakterier för nitrifikation Bakterier för nitrifikation och denitrifikation
Nedbrytning ammonium -> nitrit -> nitrat Nedbrytning nitrat -> kväve
Pos: 1298 /Filter /Funktionsbeschr eibung Filter/FKT_BE S_Filter: Reinigung sstufe Bestrahlen UV-C @ 21\mod_1292588094069_ 421.doc @ 126928 @ @ 1
Reningsfas "bestrålning": Vattnet bestrålas med ultraviolett ljus från en UV-C-lampa. Algerna dör, patogener dödas.
Pos: 1299 /Filter /FiltoClear 20000/30 000/FKT_BES_Bypass für FiltClear 200000/30000 @ 21\ mod_1292588474493_421. doc @ 126984 @ @ 1
Bypass: En bypass säkerställer att endast en del av returvattnet (25%) bestrålas, vilket gör att man uppnår en tillräcklig
bestrålningstid även vid hög flödeshastighet.
Pos: 1300 /Filter /Funktionsbeschr eibung Filter/FKT_BE S: Funktionsbeschr eibung Filterstarter @ 21\mod_1292588518837_4 21.doc @ 127012 @ @ 1
Filterstart: Apparaten uppnår inte sin fullständiga biologiska rengöringseffekt förrän efter ett par veckor. Koloniseringen
av skumfiltret med filterbakterier kan påskyndas avsevärt genom tillsats av filterstartbakterier.
Pos: 1301 /Filter /FiltoClear 20000/30 000/OASE Empfehlungen für FiltoClear 20000/30000 @ 21\ mod_1292588615650_4 21.doc @ 127039 @ @ 1
OASE rekommenderar:
− som filterstart: OASE BioKick CWS eller BioKick fresh.
− som riktlinje för fiskebeståndet i dammen: max. ca 60 cm fisklängd på 1 m³ dammvatten.
− som dammpump för FiltoClear 20000: Aquamax Eco 12000.
− som dammpump för FiltoClear 30000: Aquamax Eco 16000.
Pos: 1302 /Alle Produ kte/Dummy_module/= ==== Seitenwechse l ===== @ 0\mod_1125648978015 _0.doc @ 1639 @ @ 1

Oase FiltoClear 20000 Specifications

General

UV Clarifier	55 W
Dirt Outlet	Yes
Power Consumption UVC	55 W
Suitable for Ponds up to	20, 000 liters
Filter Type	Pressurized
Inlet/Outlet Size	1 1/2 inch
Weight	24 kg
