FUNCIONAMIENTO DE LA BOMBA

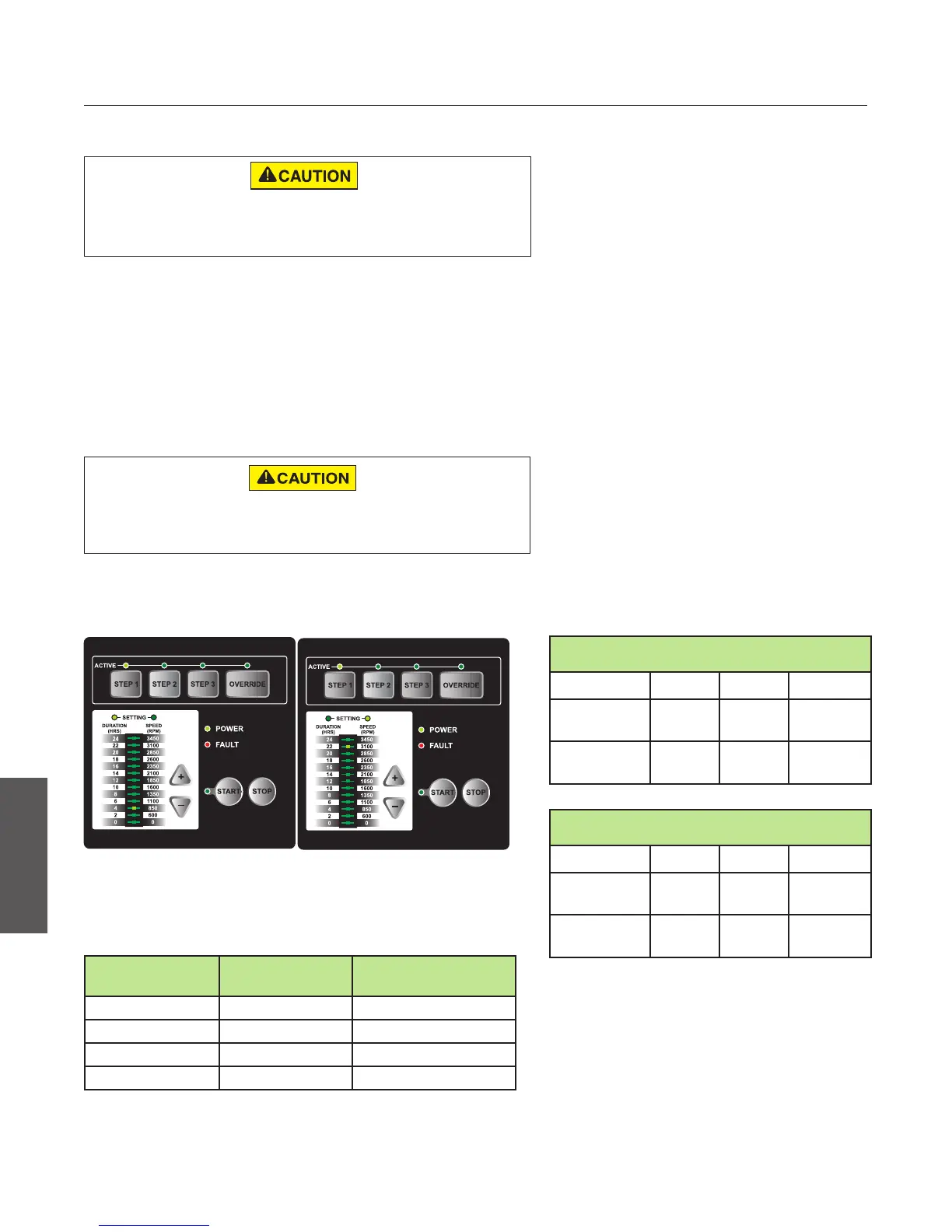

Descripción general del teclado
Si el motor de la bomba está conectado a la alimentación eléctrica, pulsar cualquiera de
los botones especicados en la siguiente sección puede producir la puesta en marcha del
motor. No seguir estas instrucciones puede provocar daños al personal y al equipo.
1. STEP 1 (ajustar programa) è DURATION y SPEED
2. STEP 2 (ajustar programa) è DURATION y SPEED
3. STEP 3 (ajustar programa) è DURATION y SPEED
4. OVERRIDE (ajustes) è DURATION y SPEED
5. START
6. STOP
Conguración de un programa
Si el motor de la bomba está conectado a la alimentación eléctrica, pulsar cualquiera de
los botones especicados en la siguiente sección puede producir la puesta en marcha del
motor. No seguir estas instrucciones puede provocar daños al personal y al equipo.
Ajuste la DURACIÓN y la VELOCIDAD de la bomba de velocidad variable
SuperFlo
®
VS utilizando las teclas de la interfaz de usuario. El programa es
de 24 horas y se repetirá cada día de la semana.
La velocidad máxima de la bomba es de 3450 RPM y la mínima es de 600
RPM. A menos que se introduzca un nuevo programa denido por el
usuario, la bomba funcionará según el siguiente programa predeterminado
de fábrica:
Botón Duración
(en horas)
Velocidad
(en RPM)
STEP 1 4 2600
STEP 2 4 2100
STEP 3 4 1600
OVERRIDE 2 3100
Tabla 1: programa predeterminado de fábrica
Tablas de programa
Utilice las tablas de programa para registrar un
programa de funcionamiento personalizado.
Registrar el programa planicado en la siguiente
tabla facilitará el proceso de programación
y ayudará al usuario a recordar los ajustes
personalizados en caso de pérdida involuntaria
del programa. La interfaz de usuario no permitirá
programar un solapamiento entre los direfentes
STEP del programa. El STEP que se esté
ajustando en este momento tendrá prioridad
sobre cualquier ajuste anterior. En caso de que un
usuario intente una programación con una duración
combinada superior a 24 horas, se conservará
el ajuste del STEP actual mientras que los otros
dos STEP se borrarán y se pondrán a cero,
siendo necesario su restablecimiento por parte
del usuario. Antes de comenzar con el proceso
de programación actual, es aconsejable revisar
el programa planicado como se especica en el
gráco para garantizar que la duración acumulativa
no es superior a 24 horas y que no existen
solapamientos. Una vez que se haya completado
el proceso de programación, se recomienda
comprobar la precisión de los ajustes programados
dos veces.
Conguración nº 1
Step 1 Step 2 Step 3
Duración
Velocidad
Conguración nº 2
Step 1 Step 2 Step 3
Duración
Velocidad
Tabla 2: programa personalizado
Espagnol

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
