Pentair SuperFlo VS - Panoramica Sul Cablaggio

136
TERRA
L2
(ROSSO O
BIANCO)
TERRA
L1
(BLU)
ALIMENTAZIONE
220-240 V
Cablaggio
Il controller della pompa a velocità variabile SuperFlo
®
VS deve essere cablato secondo la versione del NEC adottata
localmente. Un elettricista certicato e qualicato deve occuparsi del cablaggio di questo prodotto.
Il controller è progettato per funzionare con un'alimentazione monofase a 220-240 Vrms.
La pompa è progettata per gestire sia una connessione con lo nudo che una a disconnessione rapida. La linguetta
della disconnessione rapida è di 6,35 mm e potrà essere utilizzata con qualsiasi comune connettore di accoppiamento.
Per una connessione diretta con lo, l'isolamento del lo deve essere rimosso per una lunghezza di circa 8 mm. La
morsettiera può essere collegata a un lo pieno o a trefoli di dimensioni no a 4,0 mm². La vite per la connessione alla
rete elettrica deve essere serrata adeguatamente, con un momento torcente di 1,15 Nm.
N. pin Colore lo Descrizione
L1 Blu Caldo 1
L2 Rosso/Bianco Caldo 2
Vite di terra Verde/Giallo Terra

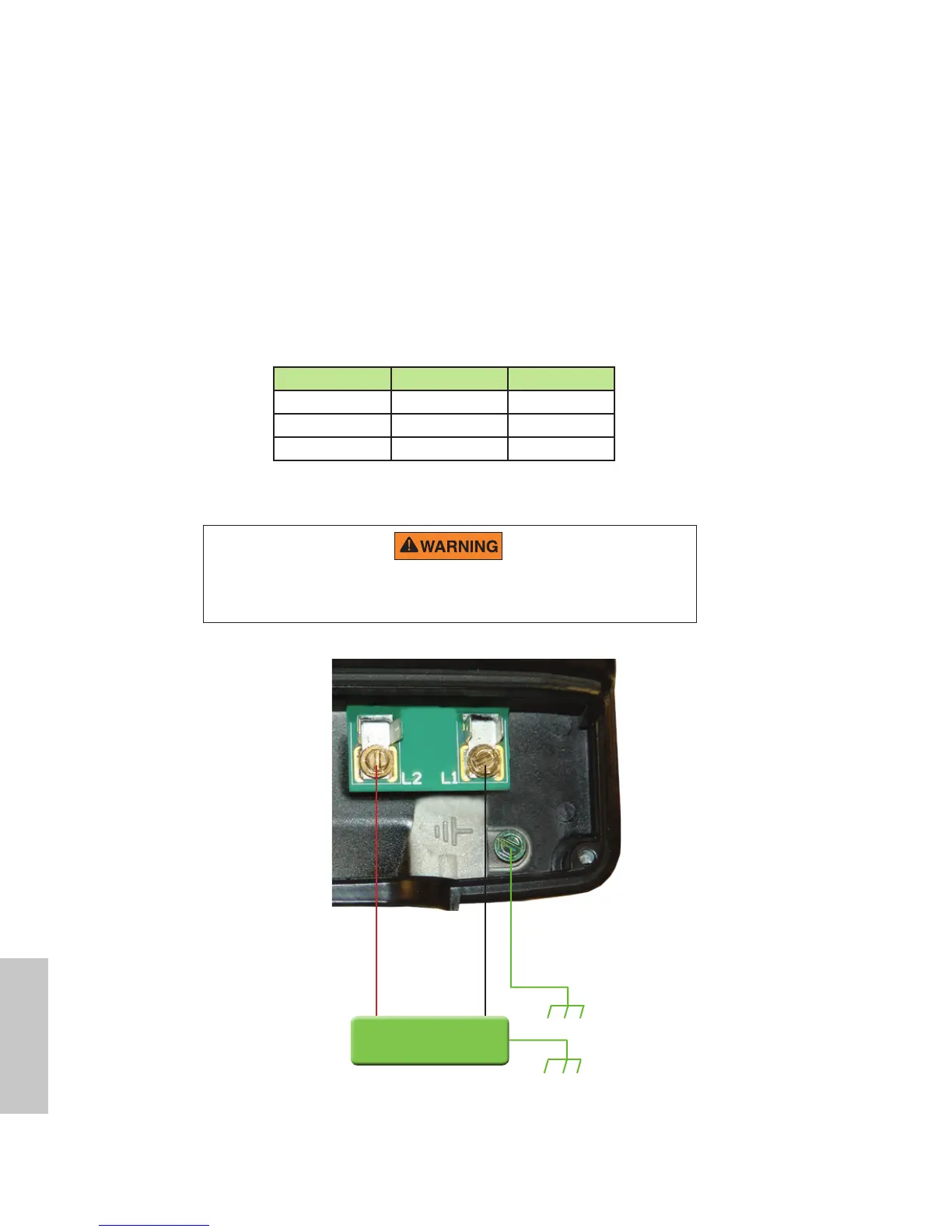

Figura 5: Diagramma della connessione principale
Tabella 3: Connessioni principali
L'alimentazione deve essere staccata quando si eettua l'installazione, la manutenzione o la
riparazione di componenti elettrici. Tenere conto di tutti gli avvisi di sicurezza presenti sulle
apparecchiature esistenti, sulla pompa e in queste istruzioni di installazione.
Italiano
