INSTALLATION DU CÂBLAGE ÉLECTRIQUE
Français
RISQUE DE DÉCHARGE ÉLECTRIQUE OU D'ÉLECTROCUTION. La pompe à vitesse variable UltraFlow VS doit être
installée par un électricien agréé ou certié ou un technicien de service qualié conformément au Code Natio-
nal Électrique et à tous les codes et règlements locaux en vigueur. Une installation incorrecte risque de présen-
ter un danger électrique pouvant entrainer la mort ou des blessures graves aux utilisateurs, aux installateurs ou
à d'autres personnes en raison du choc électrique; elle peut également endommager les biens.
Débranchez toujours le courant de la pompe de piscine au niveau du disjoncteur avant d'intervenir sur la pompe.
Tout manquement à cette obligation est susceptible d'entraîner la mort ou d'occasionner des dommages corporels
graves aux techniciens de service, aux utilisateurs de la piscine ou à d'autres personnes en raison du risque de
choc électrique et/ou de dommage matériel. Lisez toutes les instructions d'entretien avant d'intervenir sur la pompe.
1. Vérifiez que tous les interrupteurs et disjoncteurs
électriques sont coupés avant de raccorder le moteur.
2. Assurez-vous que la tension du câblage correspond
à la tension du moteur (220-240 Vrms). Dans le cas
contraire, le moteur peut surchauer.
3. Choisissez une taille de câble adaptée à la pompe,
conformément au Code National Électrique en vigueur
et à tous les codes et règlements locaux d'application.
En cas de doute, utiliser un l de plus gros diamètre.
Un plus gros calibre permettra au moteur de tourner
plus plus silencieusement et plus ecacement.
4. Vérifiez que toutes les connexions électriques sont
propres et étanches.
5. Coupez les ls à la longueur appropriée de sorte qu'ils
ne se chevauchent ou ne se touchent pas quand ils
sont connectés au bornier.
6. Mettez à demeure le moteur à la terre à l'aide de la vis
de terre située sur la face arrière intérieure de l'interface
du contrôleur, voir la figure 4. Utilisez la taille et le
type de l corrects qui sont spéciés par les autorités
locales compétentes. Assurez-vous que le l de terre
est relié à une terre de service électrique.
7. La pompe doit être reliée en permanence à un
disjoncteur, un minuteur 2 pôles ou un relais 2 pôles.
Si le courant est fourni par un disjoncteur de fuite à
la terre, utilisez un disjoncteur spécique qui n'a pas
d'autres charges électriques.
8. Connectez en permanence la pompe à un circuit. Veillez
à ce qu'aucune lumière ni appareil ne soit sur le même
circuit.
Note : lorsque la pompe est démarrée et arrêtée en
coupant le courant avec un relais ou minuteur, un
dispositif 2 pôles doit être utilisé pour appliquer et
couper le courant vers les deux BORNES DE LIGNE
ÉLECTRIQUE.

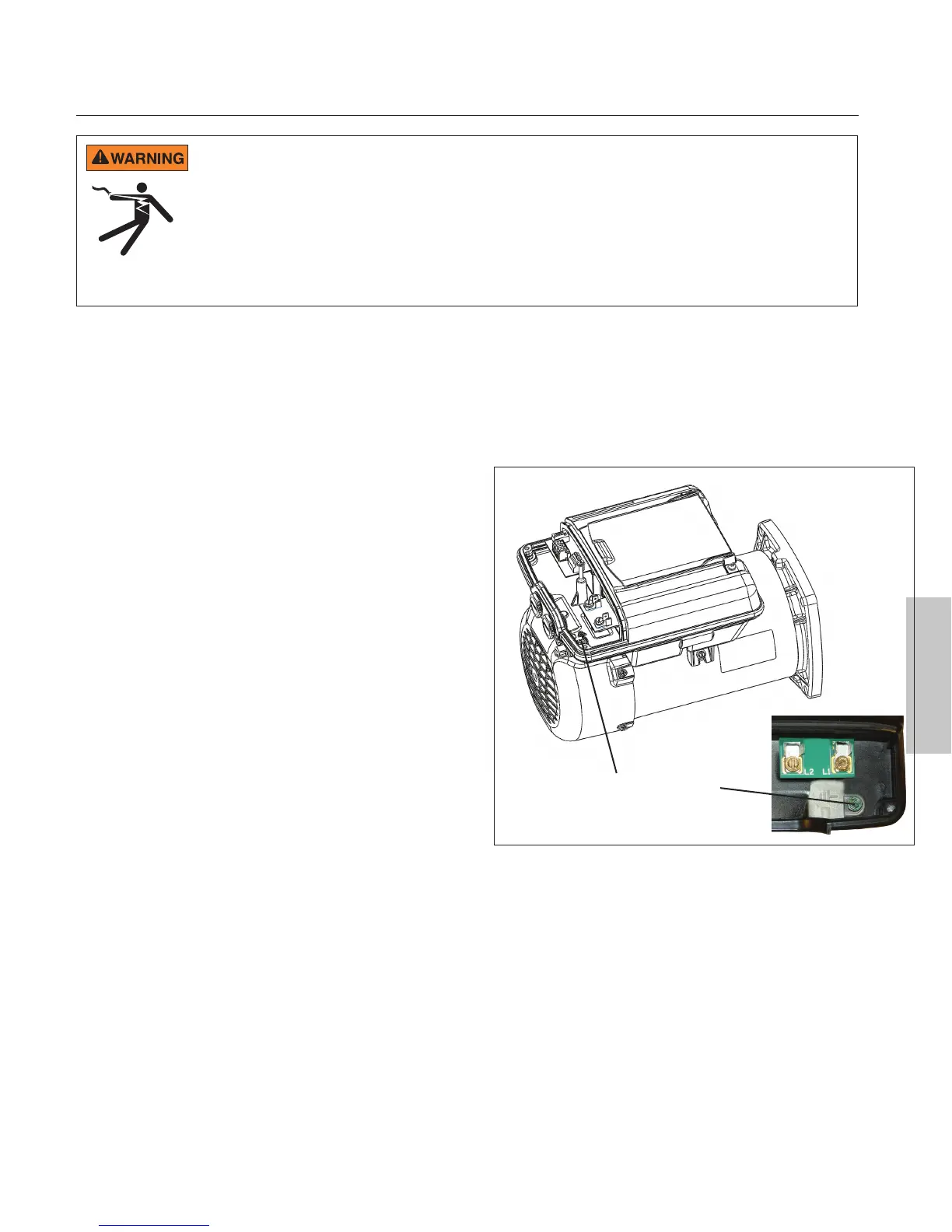

Câblage
Vis de terre
Figure 4.
