Pentair SuperFlo VS Installation Guide

112
TIERRA
L2
(ROJO O BLANCO)
TIERRA
L1
(AZUL)
FUENTE DE ALIMENTACIÓN
220-240 V
Cableado
El programador de la bomba de velocidad variable SuperFlo
®
VS debe ser cableado respetando la versión local del
National Electrical Code. Un electricista cualicado deberá realizar el cableado de este producto.
El programador está diseñado para funcionar con una alimentación eléctrica monofásica de 220-240 V rms.
La bomba está diseñada para una conexión de cable pelado o una conexión de desconexión rápida. La pestaña de
desconexión rápida mide 6,35 mm y es apta para conectores estándares. Para una conexión de cable directa, el
aislante del cable se debe pelar a una longitud aproximada de 8 mm. El bloque de terminales admite cableado sólido o
de hilos de hasta 4,0 mm² de tamaño. El tornillo para las conexiones principales de la alimentación eléctrica debe estar
correctamente apretado con un par de 1,15 Nm.
Nº de pines Color del cable Descripción
L1 Azul Caliente 1
L2 Rojo/Blanco Caliente 2
Tornillo de masa Verde/Amarillo Tierra

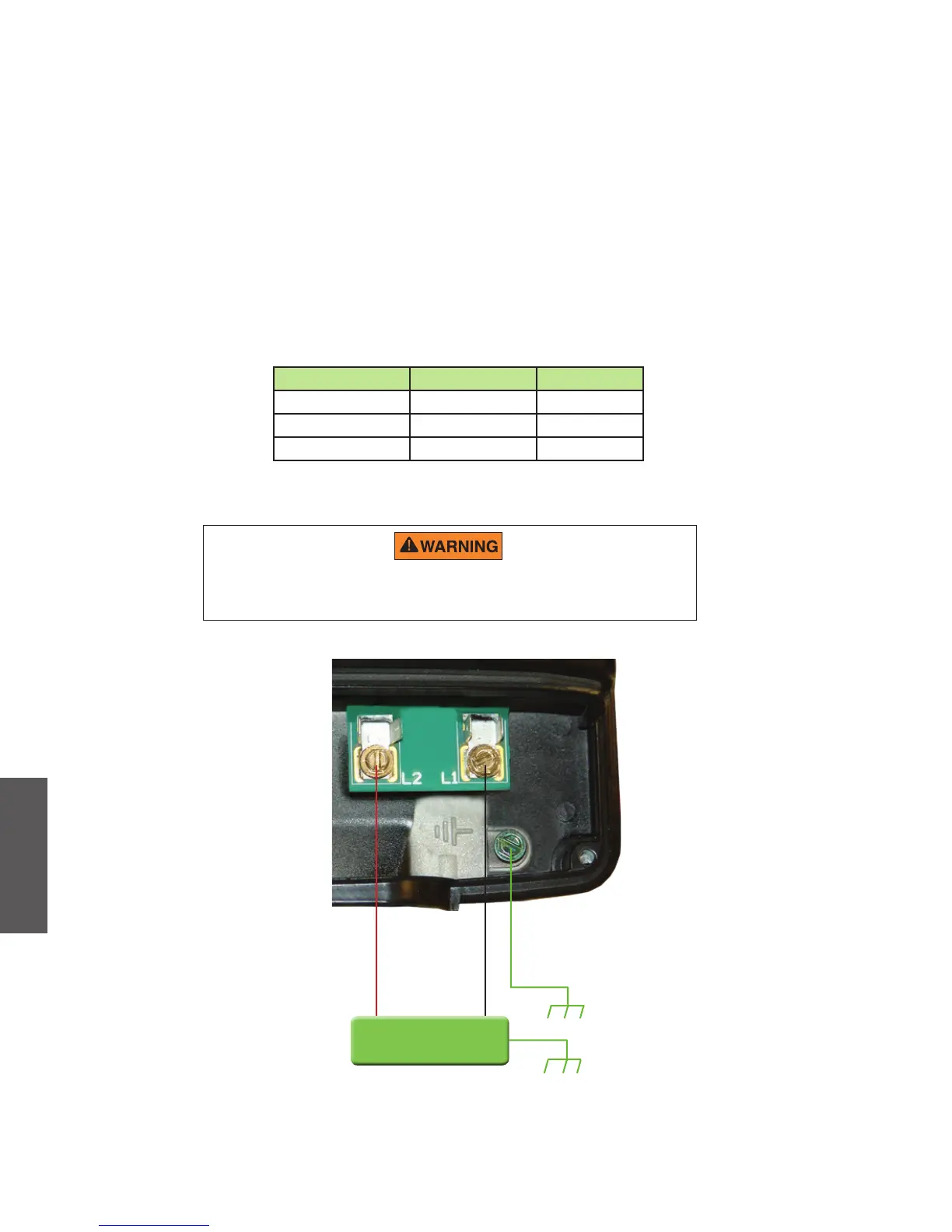

Figura 5: esquema de conexión principal
Tabla 3: conexiones de la alimentación eléctrica principal
Para realizar tareas de instalación, mantenimiento o reparación de componentes eléctricos,
se debe desconectar la alimentación eléctrica. Respete todos los avisos de advertencia
del equipo, la bomba y todo lo especicado en estas instrucciones de instalación.
Espagnol

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
