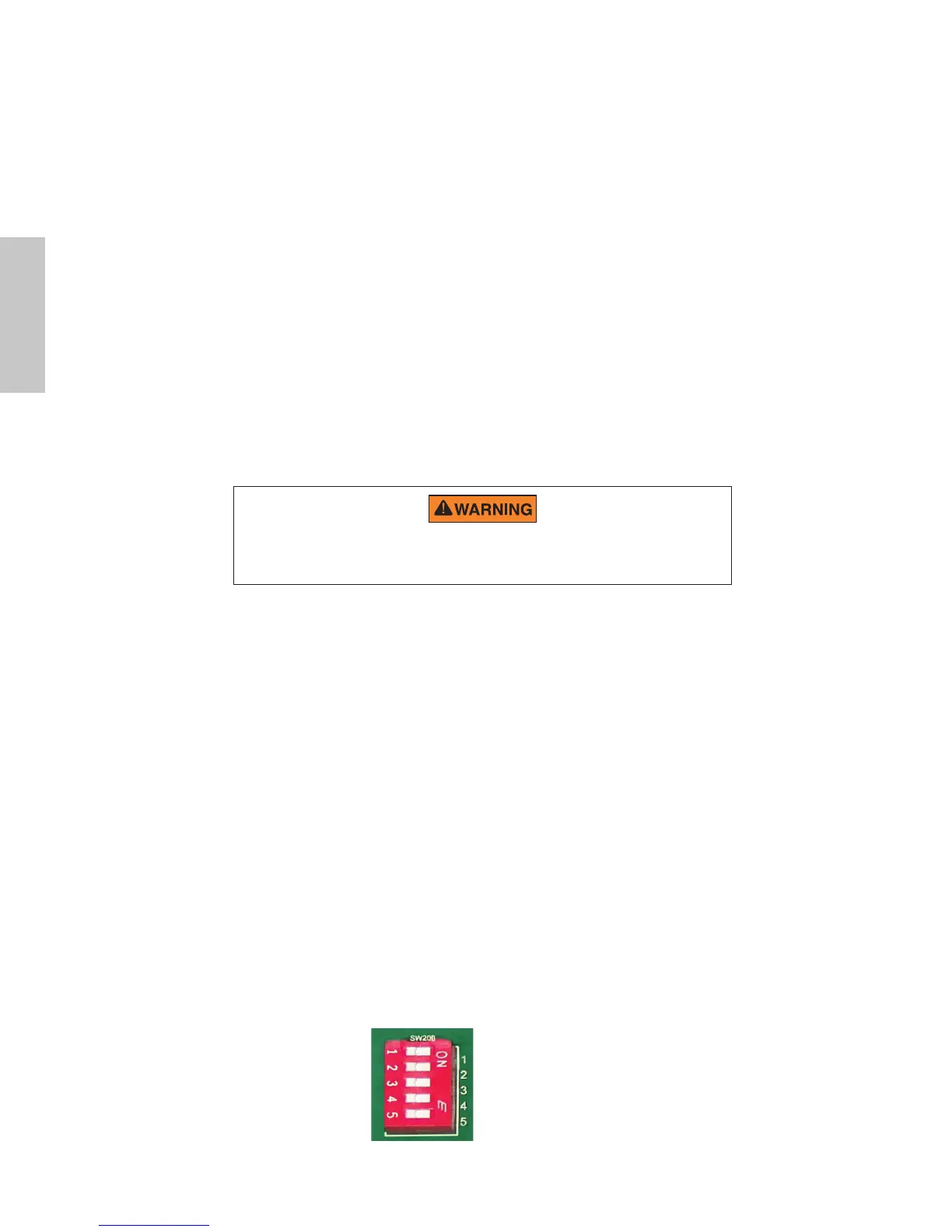

Page #42 background imageLoading...
Page #42 background image
42
Steuerung mit Eingangssignalen eines automatischen
Steuerungssystems
Der Benutzer kann die SuperFlo
® VS
Pumpe mit drehzahlvariablem Antrieb mithilfe der vier Eingänge für Eingangssignale
eines automatischen Steuerungssystem mit den programmierten Drehzahlen für STEP 1, STEP 2, STEP3 und
OVERRIDE betreiben. STEP 1, STEP 2, STEP 3 bzw. OVERRIDE entsprechen den Eingängen 1, 2, 3 bzw. OVRD.
Hinweis: Die Steuerung ist für Nennspannungen von 18 V–30 V AC (24 V AC+/- 20 %) und 9–30 V DC
(12/24 V DC +/- 20 %) ausgelegt.
Hinweis: Die Pumpe erkennt entweder 50/60 Hz für einen Wechselstromeingang oder ein aktives spannungsführendes
Signal für Gleichstromeingänge.
Die nachfolgenden Punkte beschreiben die Funktion der Eingänge:
1. Wenn der Benutzer einen der vier (4) Eingänge verwendet, leuchtet die zugehörige LED für ACTIVE STEP einmal
pro Sekunde auf. Die SPEED-LED für die Drehzahl und die zugehörige LED der Balkenanzeige leuchten, um
anzuzeigen, dass der Eingang ordnungsgemäß funktioniert.
2. Die START-LED ist AUS, wenn ein Eingangssignal vorhanden ist.
Diese Anschlüsse benden sich in unmittelbarer Nähe der Netzanschlüsse, die unter Netzspannung
stehen, die zu Verletzungen oder Beschädigungen der Geräte führen kann, wenn ein Kontakt
hergestellt wird. Beim Arbeiten in diesem Bereich muss die Stromversorgung abgeschaltet werden.
Hinweis: Ein allgemeines Verdrahtungsschema zum Anschluss der Pumpe an eine "Automatische Systemsteuerung" ist in
Abbildung 6 (auf Seite 41) verfügbar. Dieses Konzept kann an eine Solaranlage oder jede andere Art von Steuerungssystem
angewendet werden.
Hinweis: Es gibt kein Schema für automatische Systemeingänge. Die Dauer für jede Drehzahl wird direkt durch die
Eingänge geregelt.
Hinweis: Die digitalen Eingänge haben die höchste Priorität aller Eingänge (d.h. Bedienfeld oder digital). Daher
werden die Signale der Benutzeroberäche ignoriert, wenn ein digitales Eingangssignal vorliegt.
Hinweis: Wenn mehr als ein Eingang (Schalter) vorhanden ist, hat der Eingang mit der höchsten Nummer Priorität.
Daher hat OVERRIDE die höchste Priorität, gefolgt von STEP 3, dann STEP 2, dann STEP 1.
Hinweis: Wenn kein automatisches Eingangssignal erkannt wird, startet die Pumpe automatisch das 24-Stunden-
Schema, wenn vor der Aktivierung eines Eingangs die START-Taste gedrückt wird.
Hinweis: Wenn externe Geräte verwendet werden, liegt es in der Verantwortung des Benutzers, die entsprechenden
Werte für Stromversorgung und Drehzahl zu überprüfen. Beachten Sie das Handbuch des externen Geräts.
DIP-Schalter
Abbildung 8: DIP-Schalter
Die DIP-Schalter werden für die werksseitige Programmierung verwendet.
Deutsch
