Pentair SuperFlo VS Installation Guide

40
ERDE
L2
(ROT ODER
WEISS)
ERDE
L1
(BLUE)
220–-240 V
SPANNUNGSQUELLE
Verdrahtung
Die Steuerung der SuperFlo
®
VS Pumpe mit drehzahlvariablem Antrieb muss gemäß der lokal geltenden Version des
National Electrical Code verkabelt werden. Ein zugelassener qualizierter Elektriker muss die Verkabelung für dieses
Produkt durchführen.
Die Steuerung ist für den Betrieb unter 220–240 Veff, einphasig, vorgesehen.
Die Pumpe ist für entweder einen Anschluss mit blankem Draht oder einen schnell trennbaren Anschluss konzipiert.
Der schnell trennbare Anschluss ist 6,35 mm lang und für alle gebräuchlichen Steckverbindungen geeignet. Bei einer
direkten Drahtverbindung muss die Isolierung des Drahtes auf einer Länge von etwa 8 mm entfernt werden. Die
Anschlussklemme kann steife oder Litzendrähte bis zu einem Querschnitt von 4,0 mm² aufnehmen. Die Schraube für
den Netzanschluss muss fest bis zu einem Drehmoment von 1,15 Nm angezogen werden.
Anschluss-Nr. Drahtfarbe Beschreibung
L1 Blau Phase 1
L2 Rot/Weiß Phase 2
Erdungsschraube Grün/Gelb Erde

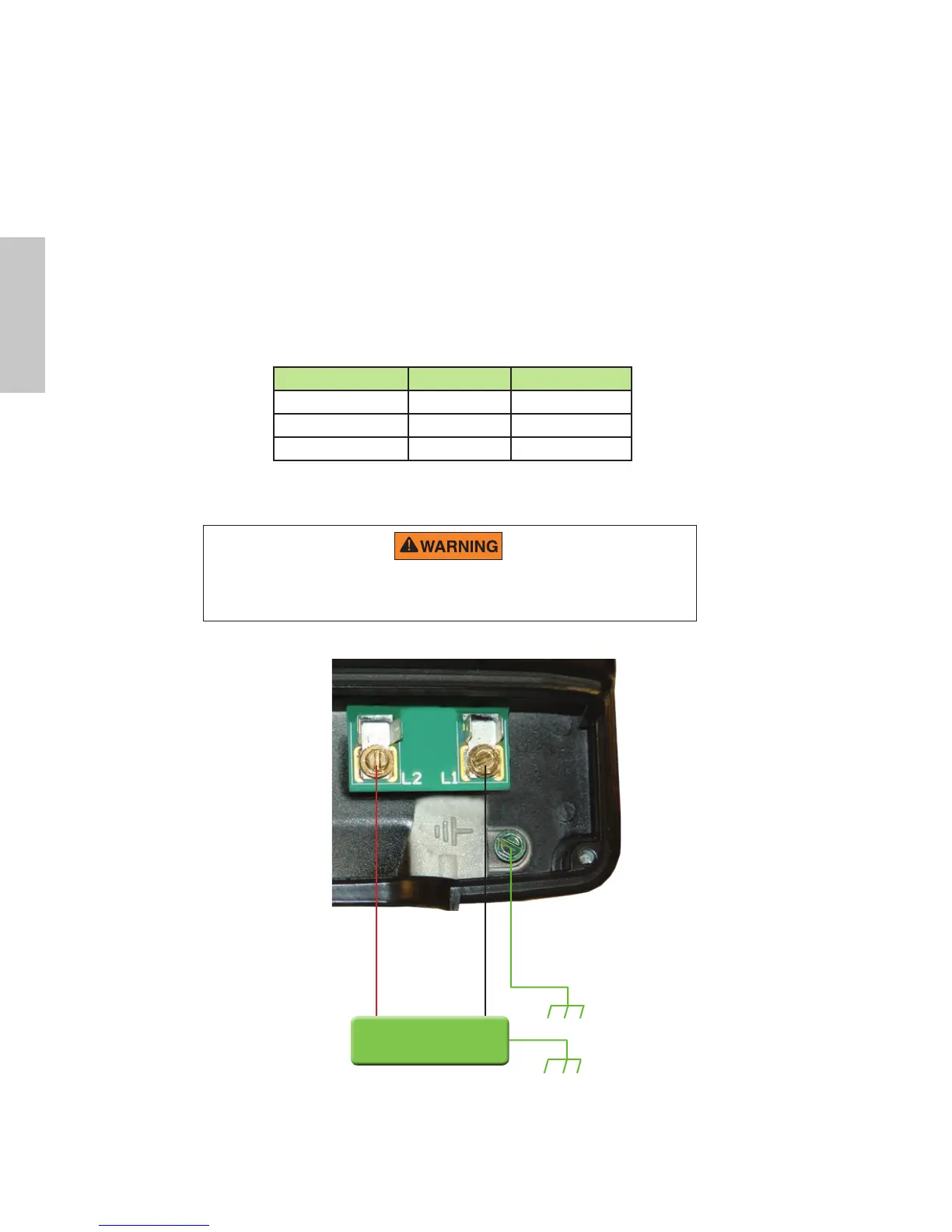

Abbildung 5: Netzanschlussdiagramm
Tabelle 3: Netzanschluss
Bei der Installation, War tung oder Reparatur von elektrischen Bauteilen muss die Stromversorgung
abgeschaltet werden. Beachte Sie alle Warnhinweise auf den bestehenden Geräten, der Pumpe und
in diesen Installationsanweisungen.
Deutsch

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
