138
Controllo con gli input dell'impianto di controllo di automazione
L'utente può utilizzare la pompa a velocità variabile SuperFlo
®
VS alle velocità programmate di STEP 1, STEP 2,
STEP 3 o OVERRIDE, sfruttando i quattro input del sistema di controllo di automazione. STEP 1, STEP 2, STEP 3 o
OVERRIDE sono rispettivamente equivalenti agli input 1, 2, 3 o OVRD.
Nota: Il controller è in grado di accettare input pari a 18V-30 V AC (24 V AC +/- 20%) e 9-30 V DC (12/24 V DC +/-
20%).
Nota: La pompa rileverà 50/60Hz per l'input AC o un segnale elevato attivo per gli input DC.
I seguenti elementi descrivono la funzionalità degli input:
1. Se l'utente fornisce uno qualsiasi dei quattro (4) input, il corrispondente LED di ACTIVE STEP lampeggerà una (1)
volta al secondo. Il LED SPEED e il corrispondente LED del graco a barre si accenderanno, a indicare che l'input
funziona correttamente.
2. Il LED START sarà spento in presenza di input.
L'accesso a questi terminali è molto vicino ai connettori alla rete elettrica, che sono attraversati da
una tensione in grado di provocare lesioni o danneggiare le apparecchiature in caso di contatto.
L'alimentazione deve essere interrotta quando si accede a quest'area.
Nota: Un generico diagramma di cablaggio è fornito nella gura 6 (a pagina 137); esso illustra il collegamento della pompa
a un controller dell'impianto di automazione. Lo stesso diagramma vale per un impianto fotovoltaico o qualsiasi altro tipo di
impianto di controllo.
Nota: Non ci sono programmi per gli input degli impianti di automazione. La tempistica di ciascuna velocità è
controllata direttamente dagli input.
Nota: Gli input digitali hanno la massima priorità fra tutti gli input (ovvero, da tastierino o digitali). Pertanto, gli input
dell'interfaccia utente saranno ignorati in presenza di un input digitale.
Nota: In presenza di più di un input (interruttore), la pompa darà la priorità a quello con il numero più alto. Pertanto
OVERRIDE ha la massima precedenza, seguito da STEP 3, STEP 2 e STEP 1.
Nota: Se non vengono rilevati input di automazione, la pompa avvierà automaticamente il programma di 24 ore
qualora il tasto START sia stato premuto prima dell'applicazione di un input.
Nota: In caso di utilizzo di dispositivi esterni, l'utente ha la responsabilità di verificare che le condizioni di alimentazione
e velocità siano adeguate. Fare riferimento al relativo manuale del dispositivo esterno.
DIP switch

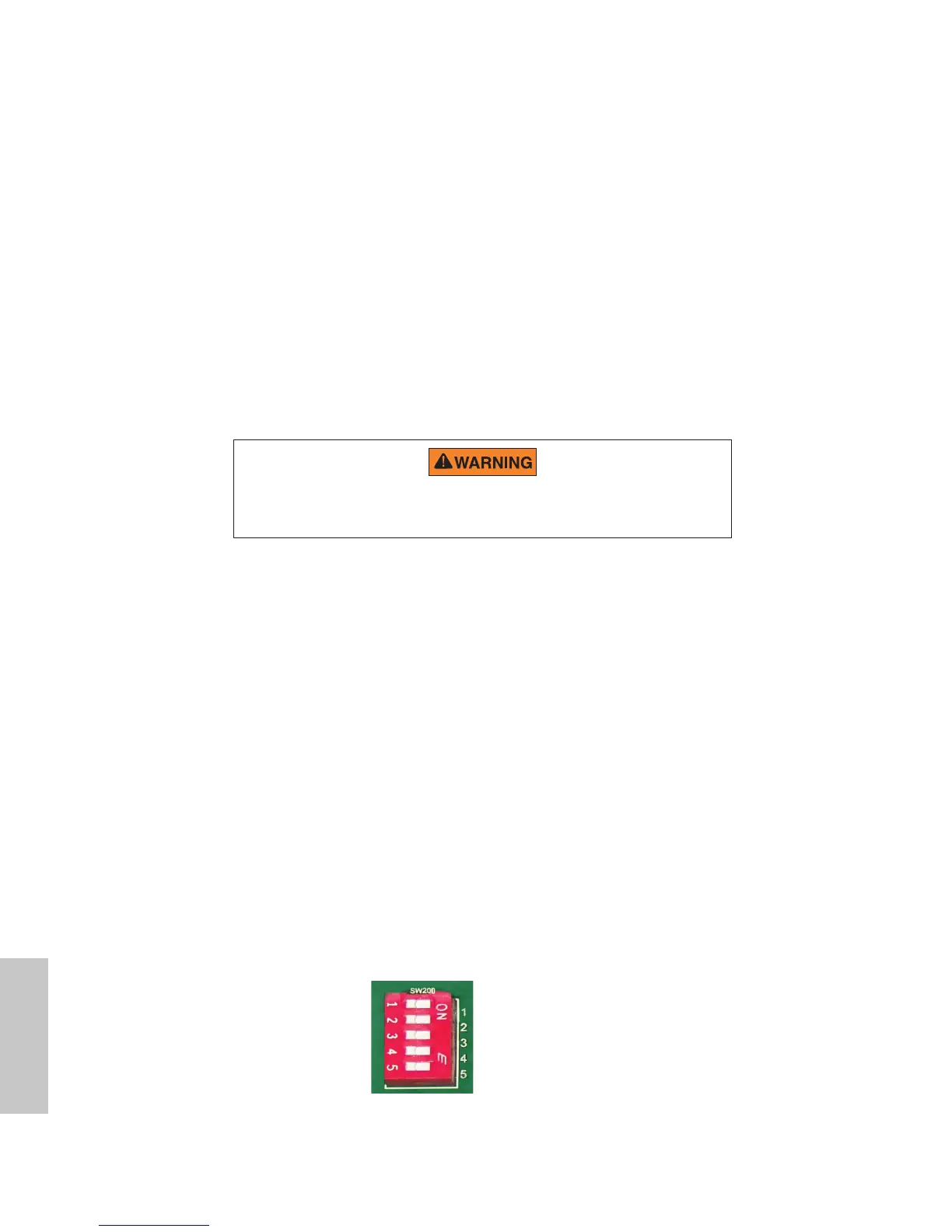

Figura 8: DIP switch
I DIP switch sono utilizzati per la programmazione di fabbrica.
Italiano
