FONCTIONNEMENT DE LA POMPE

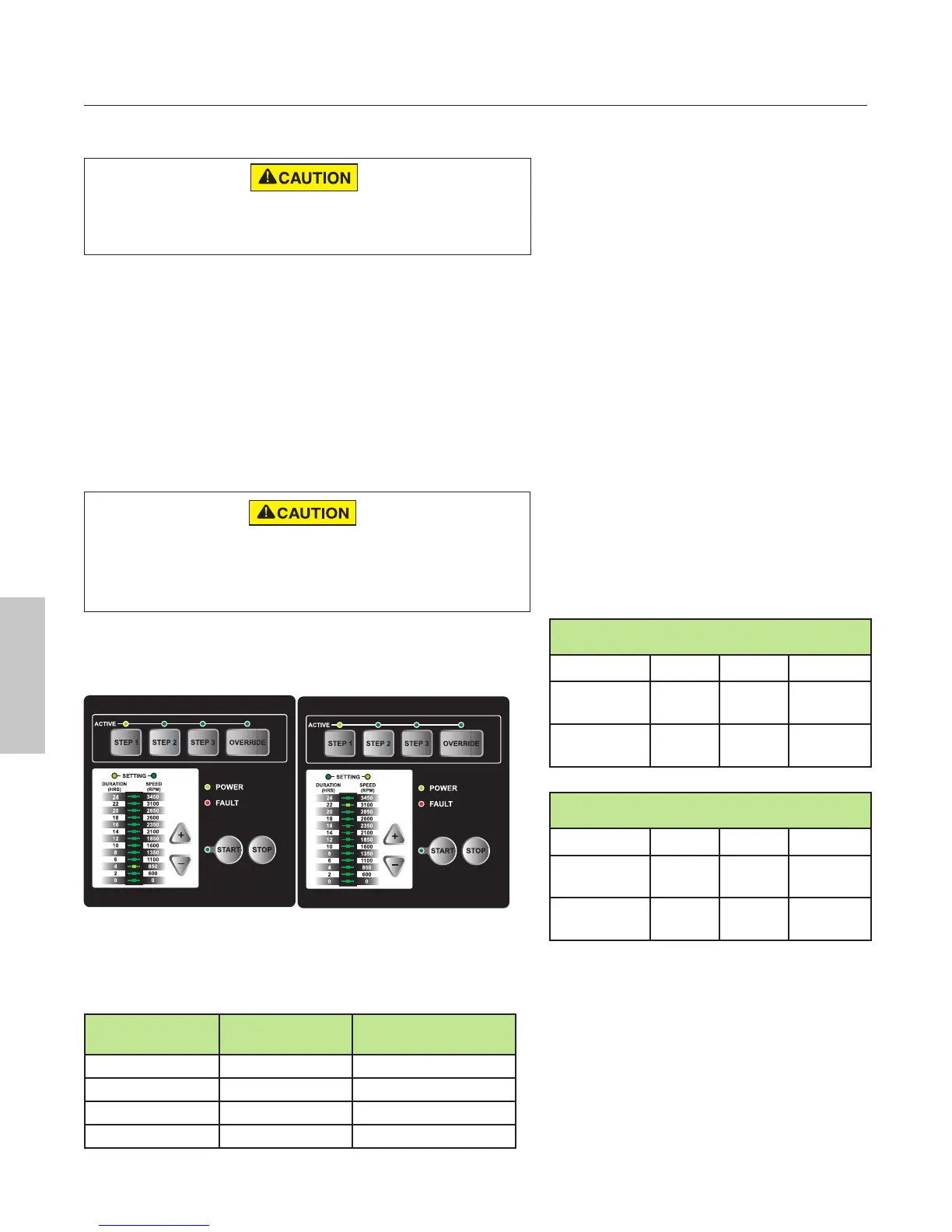

Description du clavier
Si le moteur de la pompe est sous tension, le moteur peut être démarré en appuyant sur
n'importe lequel des boutons auxquels il est fait référence dans cette section. Tout non-respect
de cette instruction peut entraîner une blessure corporelle ou endommager l'équipement.
1. STEP 1 (paramétrage du
programme) è DURATION et SPEED
2. STEP 2 (paramétrage du
programme) è DURATION et SPEED
3. STEP 3 (paramétrage du
programme) è DURATION et SPEED
4. OVERRIDE (paramètres) è DURATION et SPEED
5. START
6. STOP
Paramétrer un programme
Si le moteur de la pompe à vitesse variable UltraFlow
®
VS est sous tension,
le moteur peut être démarré en appuyant sur n'importe lequel des boutons
auxquels il est fait référence dans cette section. Tout non-respect de
cette instruction peut entraîner une blessure corporelle ou endommager
Paramétrez DURATION et SPEED pour la pompe à vitesse variable
UltraFlow
®
VS à l'aide des touches de l'interface utilisateur. Le programme
repose sur un programme 24 heures et se répète chaque jour de la semaine.
La vitesse nominale maximale de la pompe est 3450 tr/min et la vitesse
minimale est 600 tr/min. A moins de saisir un nouveau programme
utilisateur, la pompe fonctionne sur la base du programme par défaut
réglé en usine suivant:
Bouton Durée
(en heures)
Vitesse
(en tours/min)
STEP 1 4 2600
STEP 2 4 2100
STEP 3 4 1600
OVERRIDE 2 3100
Tableau 1: programme par défaut réglé en usine
Tableaux des programmes
Utilisez les tableaux ci-dessous pour enregistrer
un programme d'exploitation personnalisé.
L'enregistrement du programme planié dans le
tableau ci-dessous facilitera la programmation et
aidera l'utilisateur à se souvenir des paramètres
personnalisés en cas de perte accidentelle du
programme. L'interface utilisateur ne permet pas
à l'utilisateur de programmer un chevauchement
entre plusieurs étapes (STEP) du programme.
La STEP en cours de paramétrage aura toujours
la priorité sur les paramètres précédents. Si
l'utilisateur tente de programmer une durée
combinée supérieure à 24 heures, le paramètre
STEP en cours sera mémorisé tandis que les
deux autres paramètres STEP seront eacés et
remis à zéro heure de sorte que l'utilisateur devra
les réinitialiser. Avant d'entamer le processus de
programmation proprement dit, nous conseillons
à l'utilisateur d'examiner le programme planié tel
qu'il est décrit dans le tableau an de s'assurer
que la durée cumulative n'est pas supérieure à
24 heures et qu'il n'y a pas de chevauchements.
Il est toujours utile de revérier vos paramètres
programmés une fois la programmation terminée.
Paramétrage 1
Step 1 Step 2 Step 3
Durée
Vitesse
Paramétrage 2
Step 1 Step 2 Step 3
Durée
Vitesse
Tableau 2: programme personnalisé
Français

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
