90
Commande avec entrées de système de contrôle d'automatisation
L'utilisateur peut faire fonctionner la pompe à vitesse variable UltraFlow
®
VS aux vitesses STEP 1, STEP 2, STEP 3 ou OVERRIDE
programmées en recourant aux quatre entrées du système de contrôle d'automatisation. STEP 1, STEP 2, STEP 3 ou OVERRIDE
équivalent respectivement aux entrées 1, 2, 3 ou OVRD.
Note: le contrôleur est étalonné pour accepter des entrées de 18V-30Vca (24Vca +/- 20%) et de 9-30Vcc
(12/24Vcc +/- 20%).
Note: la pompe détecte une fréquence de 50/60Hz pour une entrée CA ou un signal haut actif pour des entrées CC.
Les éléments ci-dessous décrivent la fonctionnalité des entrées:
1. Si l'utilisateur fournit l'une des quatre (4) entrées, la LED ACTIVE STEP clignote une (1) fois par seconde. La LED
SPEED et la LED correspondante dans le diagramme à barres s'allument pour indiquer le bon fonctionnement de
l'entrée.
2. La LED START est éteinte quand une entrée est présente.
L'accès à ces bornes se trouve à proximité immédiate des connecteurs secteur qui transportent une
tension de ligne capable de pro voquer des dommages corporels ou d'endommager l' équipemen t en
cas de contact. L'alimentation électrique doit être coupée lors d'un accès à cette zone.
Note: un diagramme de câblage générique est fourni à la gure 6 (page 89) pour la connexion de la pompe à un "contrôleur
de système d'automatisation". Ce concept peut s'appliquer à un système solaire ou à tout autre système de commande.
Note: il n'existe aucun programme pour des entrées d'un système d'automatisation. Le timing pour chaque vitesse est
contrôlé directement par les entrées.
Note: les entrées numériques ont la priorité la plus élevée (p. ex. clavier ou numériques). Par conséquent, les entrées
de l'interface utilisateur seront ignorées en présence d'une entrée numérique.
Note: si plus d'une entrée (commutateur) est présente, la pompe accorde la priorité à l'entrée ayant le numéro le plus
élevé. Par conséquent,l'entrée OVERRIDE a la priorité la plus élevée, suivie dans l'ordre de STEP 3, STEP 2 et
STEP 1.
Note: si aucune entrée d'automatisation n'est détectée, la pompe exécute automatiquement le programme 24 heures
quand la touche START a été enfoncée avant l'application d'une entrée.
NOTE: si des appareils externes sont utilisés, il incombe aux utilisateurs de vérifier les conditions de puissance et de
vitesse. Voir le manuel correspondant de l'appareil externe.
Commutateurs DIP

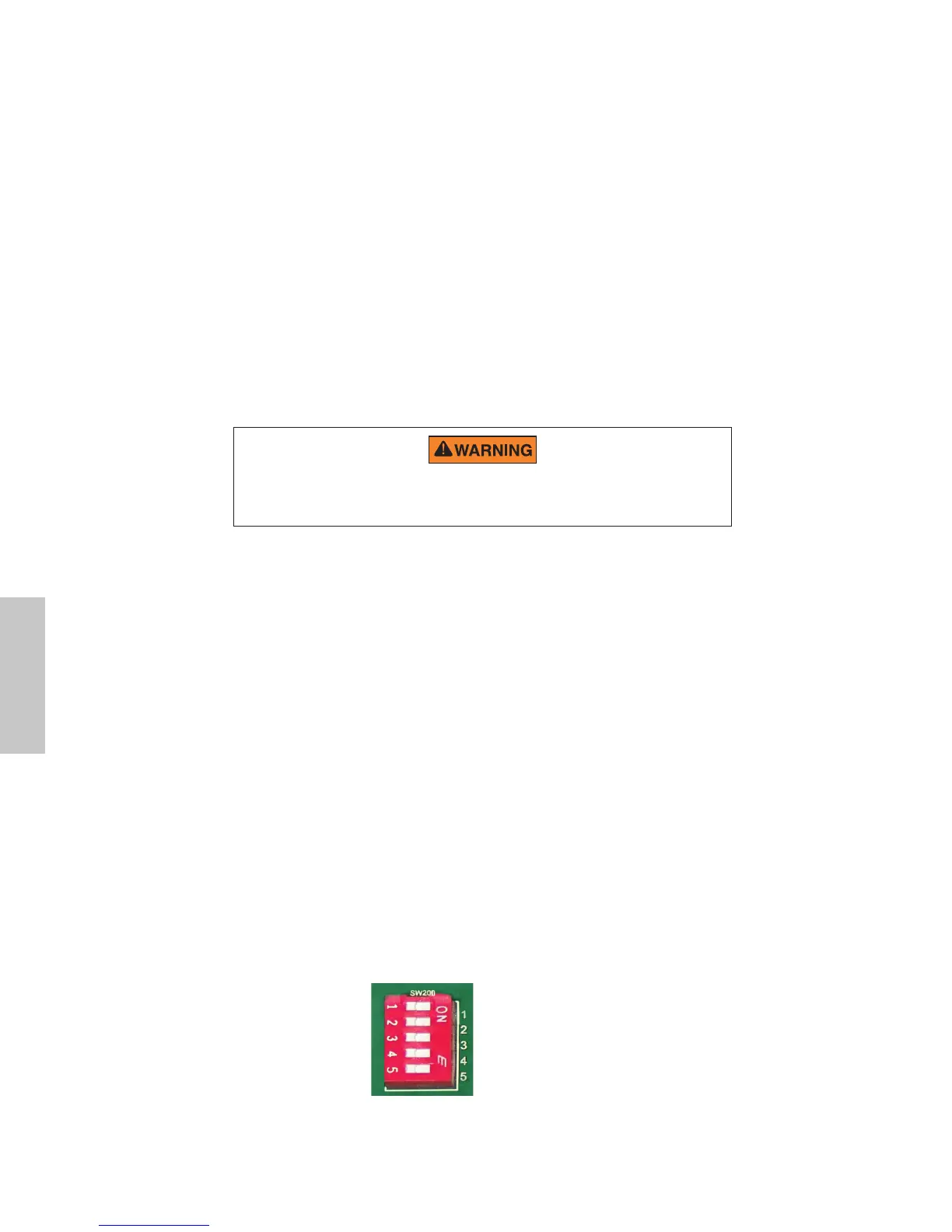

Figure 8 : commutateurs DIP
Les commutateurs DIP sont employés pour la programmation en usine.
Français
