Français
L'accès à ces bornes se trouve à proximité immédiate des connecteurs secteur qui transportent une
tensionde ligne capable de provoquer des dommages corporels ou d'endommager l'équipement en cas
decontact. L'alimentation électrique doit être coupée lors d'un accès à cette zone.
Plage d'alimentation externe :
18-30 Vca (24 Vca +/- 20 %)
9-30 Vcc (12/24 Vcc +/- 20 %)

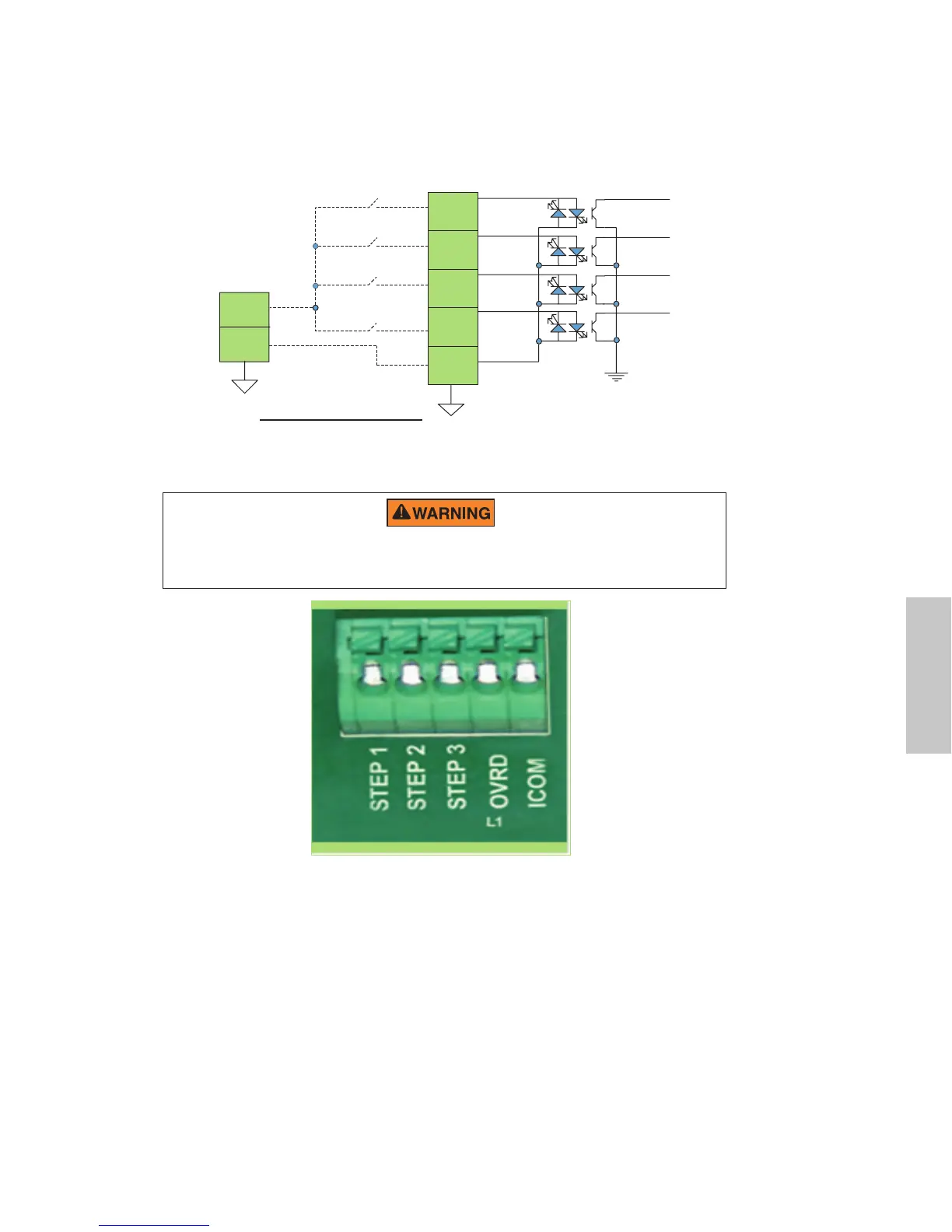

Figure 6 : diagramme de câblage pour entrées de système de contrôle d'automatisation
UI DIGITAL
INPUT CONNECTOR
J202
STEP 1
(pin 1)
STEP 2
(pin 2)
STEP 3
(pin 3)
OVER RIDE
(pin 4)
COMMON
(pin 5)
Vac or
VDC
GND
EXTERNAL SUPPLY
Automation System or
Solar System Controller
Contrôleur de la pompe
Figure 7 : connecteur de l'entrée du système de contrôle d'automatisation
