Pentair SuperFlo VS Installation Guide

111
INSTALACIÓN DEL CABLEADO ELÉCTRICO
RIESGO DE DESCARGA ELÉC TRICA O ELECTROCUCIÓN. La bomba de velocidad variable SuperFlo
®
VS debe ser instalada por un
electricista o por el personal de ser vicio cualicado según lo especicado en el National Electrical Code y en todas las normativas y
ordenanzas locales aplicables. Una instalación inadecuada crearía un riesgo eléctrico que podría causar la muerte o lesiones físicas
graves a usuarios, instaladores o a otros debido a una descarga eléctrica, y también podría causar daños a la propiedad.
Desconecte siempre la electricidad de la bomba de la piscina mediante el interruptor de circuito antes de acometer
cualquier tarea de mantenimiento en la bomba. De no hacerlo podría causar la muerte o heridas graves al personal de
mantenimiento, a los usuarios de la piscina o a otros debido a una descarga eléctrica, además de daños en la propiedad.
Lea todas las instrucciones de mantenimiento antes de intervenir en la bomba.
1. Asegúrese de que todos los interruptores y conectores
eléctricos estén desconectados antes de instalar los
cables para el motor.
2. Asegúrese de que la tensión eléctrica del cableado
coincide con la tensión del motor (220-240 V rms). Si
no coincide, el motor puede sobrecalentarse.
3. Instale el equipo respetando el National Electrical
Code y todas las normativas y ordenanzas locales
aplicables. En caso de duda use un cable de diámetro
mayor. Un cable de mayor diámetro permitirá que el
motor funcione más frío y con mayor ecacia.
4. Asegúrese de que todas las conexiones eléctricas
estén limpias y bien sujetas.
5. Corte los cables con la longitud adecuada para que no
se superpongan ni se toquen cuando estén conectados
a la placa de terminales.
6. Conecte a tierra el motor de forma permanente
utilizando el tornillo de masa que se encuentra en la
parte trasera interior de la interfaz del controlador,
vea la gura 4. Utilice el tamaño y el tipo de cable
especicado por la normativa local vigente. Asegúrese
de que el cable de masa se conecta a una toma de
tierra del servicio eléctrico.
7. La bomba debe estar conectada permanentemente
a un interruptor de circuito, a un temporizador bipolar
o a un relé bipolar. Si la corriente CA la proporciona
un interruptor de circuito GFCI, use un interruptor de
circuito dedicado que no tenga ninguna otra carga
eléctrica.
8. Conecte la bomba de forma permanente al circuito.
Asegúrese de que no haya otras luces o aparatos
conectados al mismo circuito.
Nota: cuando la bomba se pone en marcha y se
detiene desconectando la alimentación eléctrica
mediante un relé o temporizador bipolar, se debe
utilizar un dispositivo bipolar para activar y desactivar
la alimentación eléctrica de ambos TERMINALES DE
LA LÍNEA DE ALIMENTACIÓN ELÉCTRICA.

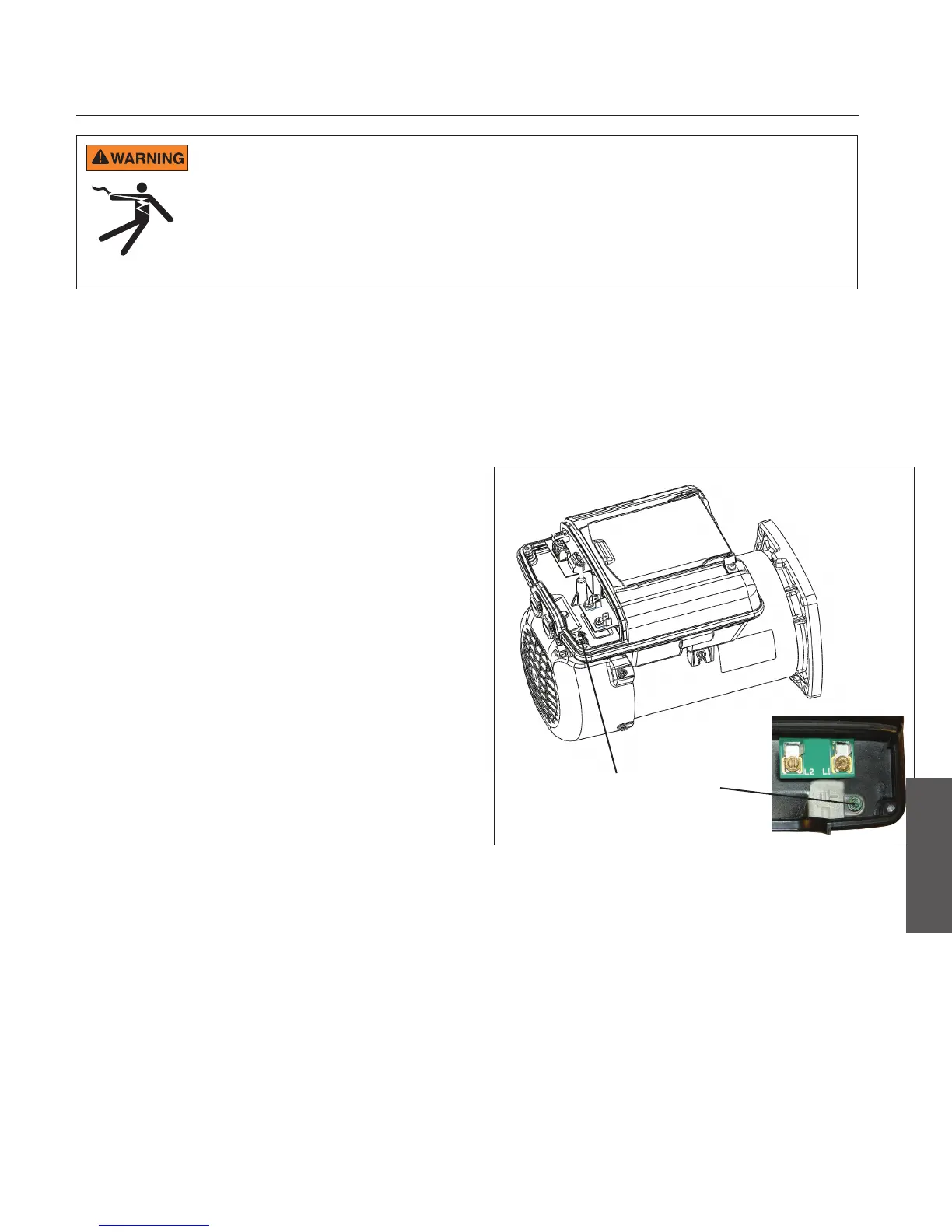

Cableado
Tornillo de masa
Figura 4.
Espagnol

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
