ELEKTRISCHE VERDRAHTUNG
GEFAHR EINES STROMSCHLAGS ODER ELEKTROSCHOCKS. Die SuperFlo
®
VS Pumpe mit drehzahlvariablem Antrieb ist von
einem zugelassenen bzw. zertizier ten Elektrofachmann bzw. einem Wartungstechniker gemäß dem National Electrical Code und
allen geltenden örtlichen Vorschriften und Verordnungen zu installieren. Eine nicht fachgerechte Installation verursacht elektrische
Gefahren, die zum Tod oder zu schweren Verletzungen bei Benutzern, Installateuren oder anderen Personen durch einen Stromschlag
führen und Sachschäden verursachen können.
Vor Durchführung von Wartungsarbeiten an der Pumpe immer am Leistungsschalter ausschalten. Die Nichtbeachtung
dieser Anweisung kann einen Stromschlag bewirken und zum Tod oder zu schweren Verletzungen von Servicetechnikern,
Poolbenutzern oder anderen Personen und/oder zu Sachschäden führen. Lesen Sie alle Wartungsanweisungen, bevor Sie Ar-
beiten an der Pumpe ausführen.
1. Vor dem Verdrahten des Motors sicherstellen, dass alle
elektrischen Unterbrecher und Schalter ausgeschaltet
sind.
2. Vergewissern Sie sich, dass die Versorgungsspannung
mit der Motorspannung (220–240 Ve) übereinstimmt.
Wenn die Spannungen nicht übereinstimmen, kann der
Motor überhitzen.
3. Wählen Sie den Leitungsquerschnitt nach Maßgabe
des aktuellen National Electrical Code und allen
vor Ort geltenden Vorschriften und Verordnungen.
Verwenden Sie im Zweifelsfall einen dickeren Draht
(mit einen größeren Durchmesser). Bei Verwendung
eines dickeren Drahts wird der Motor nicht so warm
und der Betrieb ist ezienter.
4. Sicherstellen, dass alle elektrischen Anschlüsse sauber
und dicht sind.
5. Kürzen Sie die Leitungen auf die richtige Länge, damit
sie nach dem Anschließen auf der Klemmenplatine
nicht überstehen oder sich berühren.
6. Erden Sie den Motor dauerhaft und verwenden Sie
dazu die Erdungsschraube im Inneren der hinteren
Steuerungsschnittstelle, siehe Abbildung 4.
Verwenden Sie Leitungen mit passendem Typ und
Querschnitt gemäß den aktuellen örtlichen Vorschriften.
Überzeugen Sie sich, dass die Erdungsleitung an ein
Erdungssystem angeschlossen ist.
7. Die Pumpe muss fest mit einem Leistungsschalter,
einem 2-poligen Timer oder einem 2-poligen Relais
verbunden werden. Wird der Wechselstrom über
einen GFCI-Schalter (FI-Schutzschalter) zugeführt,
verwenden Sie einen speziellen Hauptschalter, an dem
keine anderen elektrischen Lasten anliegen.
8. Schließen Sie die Pumpe fest an einen Stromkreis an.
Stellen Sie sicher, dass keine Lampen oder andere
Geräte an diesen Stromkreis angeschlossen sind.
Hinweis: Wenn die Pumpe über ein Relais oder einen
Timer gestartet oder gestoppt wird, muss ein zweipoliger
Schutzschalter verwendet werden, um die Spannung
an die beiden NETZANSCHLUSSKLEMMEN anzulegen
bzw. zu entfernen.

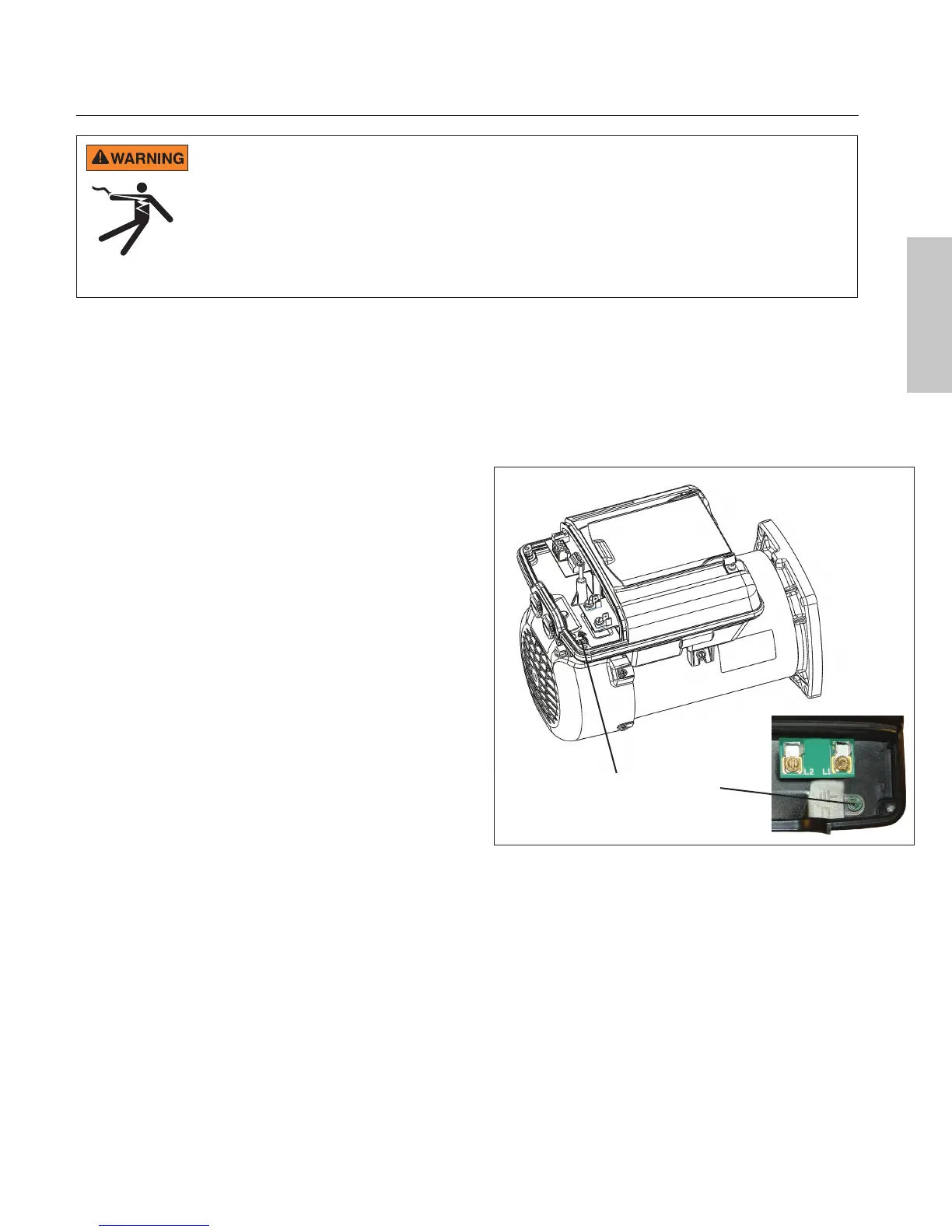

Verdrahtung
Erdungsschraube
Abbildung4.
Deutsch

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
