Control con entradas del sistema de control de automatización
El usuario puede poner en marcha la bomba de velocidad variable SuperFlo
®
VS en las velocidades STEP 1, STEP 2,
STEP 3 u OVERRIDE programadas utilizando las cuatro entradas del sistema de control de automatización. STEP 1,
STEP 2, STEP 3 u OVERRIDE son equivalentes a 1, 2, 3 u OVRD respectivamente.
Nota: el controlador tiene capacidad para aceptar entradas de 18 V-30 V CA (24 V CA+/- 20%) y 9-30 V CC
(12/24 V CC +/- 20%).
Nota: la bomba detecta 50/60 Hz para una entrada de CA o una señal alta de activación para las entradas de CC.
Los siguientes elementos describen la funcionalidad de las entradas:
1. Si el usuario proporciona alguna de las cuatro (4) entradas, seguidamente el LED DE STEP “ACTIVE”
correspondiente parpadeará una (1) vez por segundo. El LED de SPEED y el LED del gráco de barras
correspondiente se iluminarán para indicar que la entrada funciona correctamente.
2. EL LED del botón START se DESACTIVARÁ cuando la entrada esté presente.
El acceso a estos terminales se encuentra muy cerca de los conectores principales que transportan
una tensión capaz de causar lesiones personales o daños en los equipos al entrar en contacto con
ellos. Se debe desconectar la alimentación eléctrica al acceder a esta zona.
Nota: hay disponible un esquema de cableado genérico en la gura 6 (página 113) para conectar la bomba a un "Controlador
del sistema de automatización". Este concepto se puede aplicar a un sistema solar o a cualquier otro tipo de sistema de control.
Nota: no hay programa para las entradas del sistema de automatización. La programación temporal para cada
velocidad es controlada directamente por las entradas.
Nota: las entradas digitales tienen prioridad sobre el resto de entradas (por ejemplo, teclado o digital). Por lo tanto las
entradas de la interfaz del usuario serán ignoradas cuando haya una entrada digital presente.
Nota: si existe una entrada (interruptor), la bomba otorgará entonces prioridad a la entrada con el número más alto.
Por lo tanto OVERRIDE tiene la prioridad más alta seguida por STEP 3, STEP 2 y STEP 1.
Nota: si no se detecta ninguna entrada de automatización, la bomba se pondrá en marcha automáticamente siguiendo
el programa de 24 horas, en caso de que la tecla START se pulse antes de la aplicación de una entrada.
Nota: si se utilizan dispositivos externos, es responsabilidad de los usuarios comprobar que las condiciones de
alimentación eléctrica y de velocidad sean las correctas. Consulte el manual de dispositivos externos correspondiente.

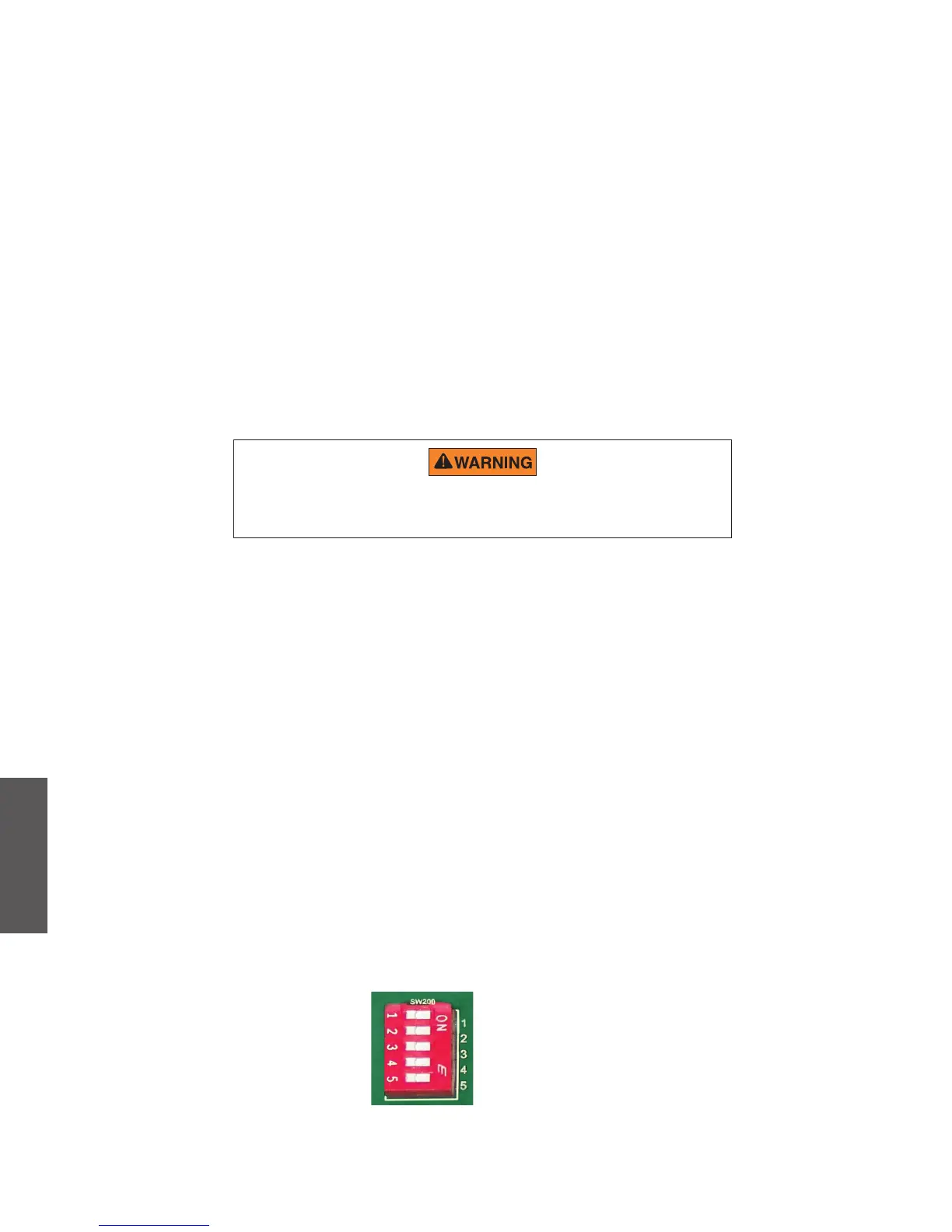

Interruptores DIP
Figura 8: interruptores DIP
Los interruptores DIP se utilizan para la programación de fábrica.
Espagnol

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
