Pumpe NICHT trocken laufen lassen. Wenn die Pumpe trocken läuft, wird die mechanische Dichtung beschädigt und die Pumpe wird
undicht. Wenn dies der Fall ist, muss die beschädigte Dichtung ersetzt werden. Achten Sie IMMER auf einen ausreichenden Wasserstand.
Wenn der Wasserstand unter den Sauganschluss fällt, saugt die Pumpe Luft durch den Sauganschluss an, wodurch nicht mehr angesaugt
wird und die Pumpe trocken läuft, was zu einer Beschädigung der Dichtung führt. Wenn die Pumpe so weiter betrieben wird, könnte
es zu einem Druckverlust kommen, der zu Schäden am Pumpengehäuse, am Laufrad und an der Dichtung sowie zu Sachschäden und
Anweisungen für den Neustart
Wenn die SuperFlo
®
VS Pumpe mit drehzahlvariablem
Antrieb im Pool unterhalb des Wasserspiegels
montiert ist, müssen die Rücklauf- und Saugleitungen
geschlossen werden, bevor der Haar- und Flusentopf an
der Pumpe geönet wird. Vor dem Betrieb müssen die
Ventile wieder geönet werden.
Vorfüllen der Pumpe
Der Pumpensiebtopf muss mit Wasser gefüllt werden,
bevor die Pumpe erstmals gestartet wird.
Gehen Sie wie folgt vor, um ein Ansaugen der Pumpe
durchzuführen:
1. Entfernen Sie den Kunststoklemmring des Pumpen-
deckels. Entfernen Sie den Pumpendeckel.
2. Pumpensiebtopf mit Wasser füllen.
3. Montieren Sie die Pumpenabdeckung und den Kunst-
stoklemmring wieder auf dem Siebtopf. Die Pumpe
ist jetzt bereit zum Ansaugen.
4. Entlüftungsventil am Filter önen und sicheren Ab-
stand zum Filter halten.
5. Schalten Sie den Schalter oder die Zeitschaltuhr ein.
6. Das Ventil schließen, sobald Wasser aus dem Ent-
lüftungsventil austritt. Das System sollte nun frei von
Luft sein und Wasser zum und vom Pool pumpen.
Wiederzusammenbau der Pumpe
1. Verwenden Sie beim Einbauen der Ersatzdichtung
in die Dichtungsplatte Seifenwasser, um den Gum-
mischuh anzufeuchten, bevor Sie die Dichtung in die
Dichtungsplatte drücken.
2. Die Dichtungsplatte wieder am Motor montieren.
3. Bevor Sie den drehbaren Teil der Dichtung auf der
Motorwelle montieren, befeuchten Sie die Motorwelle
mit Seifenwasser und schieben Sie die Dichtung auf
die Motorwelle. Überzeugen Sie sich, dass die Koh-
lenstoäche Kontakt mit der keramischen Fläche
des stationären Sitzes hat. Drücken Sie die Dichtung
mit den Daumen in die Dichtungsplatte und wischen
Sie die Keramik- und Kohlenstoächen mit einem
sauberen Tuch ab.
4. Das Gewinde der Motorwelle einfetten und das Lauf-
rad auf die Motorwelle schrauben.
5. Schrauben Sie die Laufradsicherungsschraube fest
(gegen den Uhrzeigersinn anziehen).
6. Diusor auf die Dichtungsplatte montieren. Gewähr-
leisten Sie die korrekte Ausrichtung der Kunststostif-
te und Bohrungen für die Befestigungsschrauben.
7. Fetten Sie vor dem Zusammenbau die Diusordich-
tung und den O-Ring ein.
8. Schmieren Sie die Schraubengewinde, montieren Sie
die Motor-Unterbaugruppe am Körper von Siebkorb
und Pumpe mittels zwei Durchgangsschrauben, um
eine ordnungsgemäße Ausrichtung zu gewährleisten.
Ziehen Sie die Durchgangsschrauben nicht fest, bis
nicht alle vier Schrauben eingesetzt und von Hand
festgeschraubt sind.
9. Die Pumpe mit Wasser füllen.
10. Montieren Sie den Pumpendeckel und den Kunst-
sto-Klemmring, siehe nächsten Abschnitt "Anwei-
sungen für den Neustart".
11. Lassen Sie das System neu ansaugen.

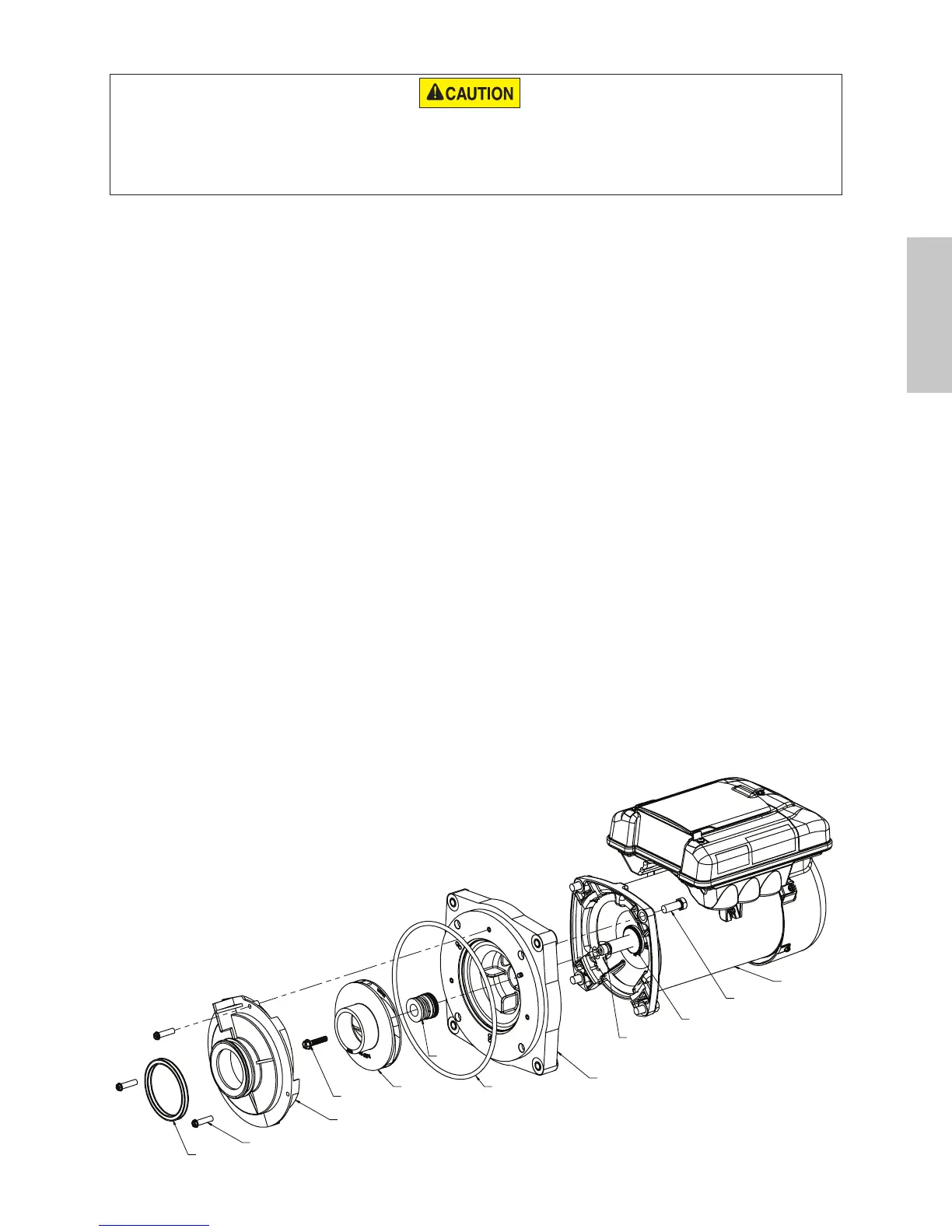

SEAL PLATE O-RING
QUAD RING
DIFFUSER SCREW
DIFFUSER
IMPELLER SCREW
IMPELLER
SEAL PLATE
BOLT
MOTOR
MOTOR SHAFT
MOTOR SLINGER
SHAFT SEAL
Motorbaugruppe
Deutsch

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
