INSTALLAZIONE DEL CABLAGGIO ELETTRICO
RISCHIO DI FOLGORAZIONE. La pompa a velocità variabile SuperFlo VS deve essere installata da un elettricista qualicato o da
un tecnico addetto alla manutenzione, in conformità al NEC (National Electrical Code) e a tutte le leggi e le normative locali vigenti.
Un'installazione non corretta determina il rischio di scosse elettriche che potrebbero causare la mor te o gravi lesioni a carico di
utenti, di installatori e di terzi, oltre che danni alle cose.
Scollegare sempre la pompa dal circuito di alimentazione mediante l'interruttore principale, prima di iniziare qualsiasi
intervento di riparazione sulla pompa. Il mancato rispetto di questa precauzione potrebbe causare lesioni da gravi a mor-
tali ai tecnici dell'assistenza, agli utenti della piscina o a terzi, in seguito alle possibili scariche elettriche, e/o danni alle
cose. Leggere tutte le istruzioni relative alla riparazione prima di intervenire sulla pompa.
1. Accertarsi che tutti gli interruttori e i commutatori siano
staccati prima di allacciare il motore alla rete elettrica.
2. Accertarsi che la tensione del cablaggio corrisponda a
quella del motore (220-240 Vrms). Se così non fosse,
il motore potrebbe surriscaldarsi.
3. Per la pompa, scegliere un lo di dimensioni conformi
al NEC (National Electrical Code) ed a tutte le leggi e
le normative locali vigenti. In caso di dubbio, utilizzare
li di diametro più grande. I li di maggior diametro
migliorano il rareddamento e l'ecienza del motore.
4. Controllare che tutti i collegamenti elettrici siano puliti
e serrati.
5. Tagliare i fili alla lunghezza giusta per evitare
sovrapposizioni o contatti una volta collegati alla
basetta.
6. Mettere a terra permanentemente il motore usando
la vite di terra situata nella parte interna posteriore
dell'interfaccia del controller, si veda la gura 4. Usare
un lo di tipo e dimensioni corretti, come da speciche
del governo locale. Assicurarsi che il lo di terra sia
collegato a una massa del servizio elettrico.
7. La pompa deve essere collegata in modo permanente
a un interruttore automatico, a un timer bipolare o a un
relè bipolare. Se l'alimentazione è collegata mediante
un interruttore dierenziale, utilizzare un interruttore
dedicato che non abbia altri carichi elettrici.
8. Collegare permanentemente la pompa a un circuito.
Non collegare luci o altre apparecchiature allo stesso
circuito.
Nota: Quando l'avvio e l'arresto della pompa sono
eettuati staccando l'alimentazione con un relè o un
timer, è necessario utilizzare un dispositivo bipolare per
collegare e scollegare l'alimentazione a/da entrambi i
MORSETTI DI ALIMENTAZIONE.

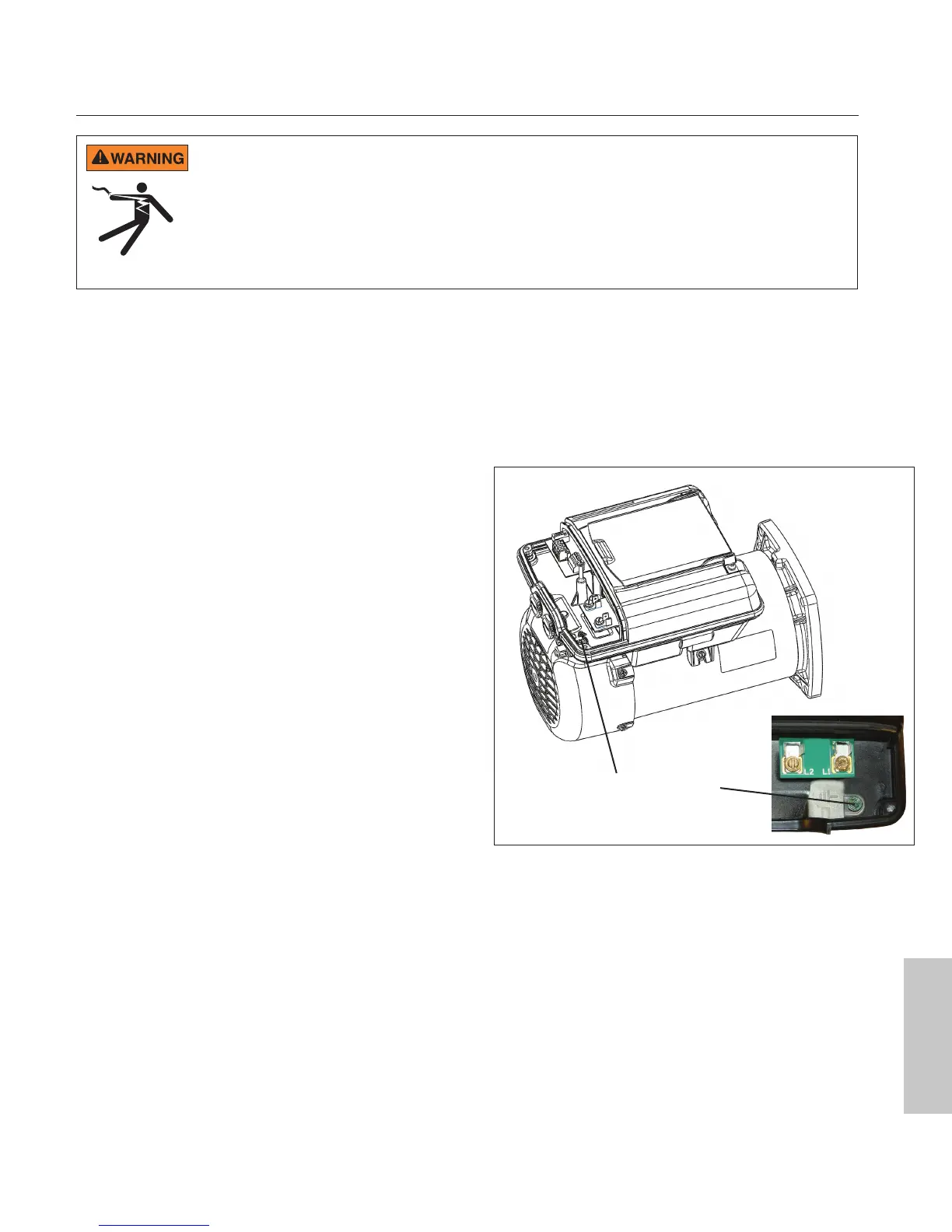

Cablaggio
Vite di terra
Figura 4.
Italiano

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
