Pentair SuperFlo VS Installation Guide

34

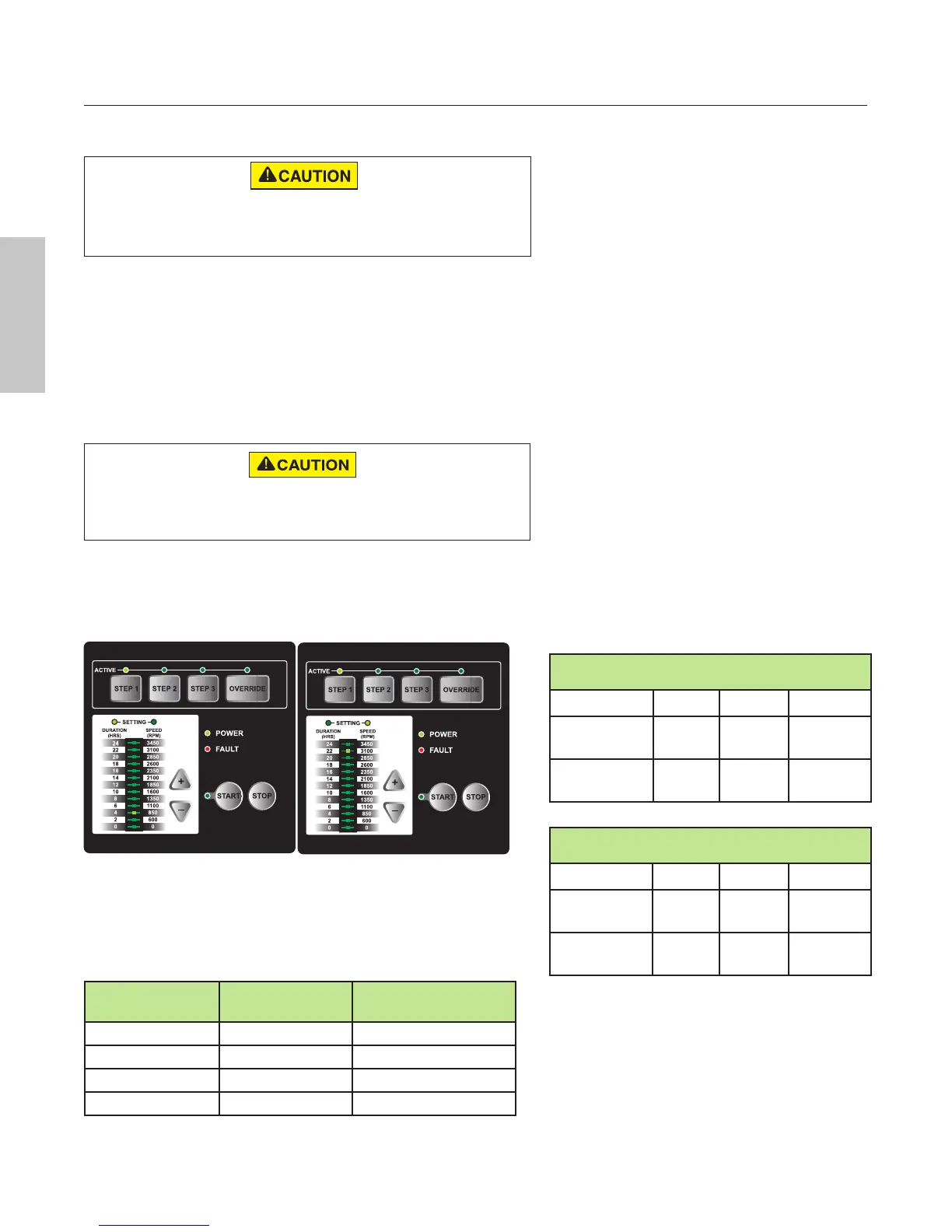

BETRIEB DER PUMPE
Überblick Tastenfeld
Wenn der Motor der Pumpe an die Stromversorgung angeschlossen ist, kann ein Drücken
einer der in diesem Abschnitt erwähnten Tasten zum Starten des Motors führen. Wenn Sie
dies nicht beachten, kann das zur Verletzungen oder Beschädigungen an Geräten führen.
1. STEP 1 (Schema festlegen) è DURATION und SPEED
2. STEP 2 (Schema festlegen) è DURATION und SPEED
3. STEP 3 (Schema festlegen) è DURATION und SPEED
4. OVERRIDE (Einstellungen) è DURATION und SPEED
5. START
6. STOP
Festlegen eines Schemas
Wenn der Motor der Pumpe an die Stromversorgung angeschlossen ist, kann ein Drücken
einer der in diesem Abschnitt erwähnten Tasten zum Star ten des Motors führen. Wenn Sie
dies nicht beachten, kann das zur Verletzungen oder Beschädigungen an Geräten führen.
Legen Sie DURATION und SPEED für die SuperFlo
®
VS Pumpe mit
drehzahlvariablem Antrieb mithilfe der Tasten auf der Benutzeroberäche
fest. Das Schema basiert auf einem 24-Stunden-Schema und wird an jedem
Tag der Woche wiederholt.
Der höchste Drehzahlwert für die Pumpe beträgt 3.450 U/min, der
niedrigste ist 600 U/min. Sofern kein benutzerdefiniertes Schema
eingegeben wird, läuft die Pumpe auf der Grundlage des folgenden
werksseitig eingestellten Schemas:
Taste Dauer
(In Stunden)
Drehzahl
(In U/min)
STEP 1 4 2600
STEP 2 4 2100
STEP 3 4 1600
OVERRIDE 2 3100
Tabelle 1: Werksseitiges Schema
Schematabellen
Verwenden Sie die nachfolgenden Tabellen, um
ein persönliches Betriebsschema aufzuzeichnen.
Die Aufzeichnung eines geplanten Schemas in
der unten stehenden Tabelle vereinfacht den
Programmiervorgang und hilft dem Benutzer
dabei, sich die angepassten Einstellungen zu
merken, falls das Schema einmal verloren gehen
sollte. In der Benutzeroberäche können keine
überlappenden STEPs des Schemas programmiert
werden. Der gerade eingestellte STEP hat stets
Vorrang vor bereits programmierten Einstellungen.
Wenn der Benutzer versucht, eine Gesamtdauer
von mehr als 24 Stunden zu programmieren, bleibt
die Einstellung des aktuellen STEPs erhalten,
während die Einstellungen der anderen beiden
STEPs auf Null gesetzt werden und vom Benutzer
neu programmiert werden müssen. Vor Beginn
des tatsächlichen Programmiervorgangs ist es
empfehlenswert, das geplante Schema anhand des
Diagramms zu überprüfen, und sicherzustellen,
dass die Gesamtdauer nicht mehr als 24 Stunden
beträgt und die Schritte nicht überlappen.
Es empehlt sich stets, die programmierten
Einstellungen nochmals auf Genauigkeit zu
prüfen, nachdem Sie den Programmiervorgang
abgeschlossen haben.
Setup Nr. 1
Step 1 Step 2 Step 3
Dauer
Drehzahl
Setup Nr. 2
Step 1 Step 2 Step 3
Dauer
Drehzahl
Tabelle 2: Angepasstes Schema
Deutsch

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
