Pentair SuperFlo VS Installation Guide

88
TERRE
L2
(ROUGE OU
BLANC)
TERRE
L1
(BLEU)
ALIMENTATION ÉLEC-
TRIQUE DE 220-240V
Câblage
Le contrôleur de la pompe à vitesse variable UltraFlow
®
VS doit être câblé selon la version localement adoptée du Code
National Électrique. Un électricien diplômé, qualié doit réaliser le câblage de ce produit.
Le contrôleur est conçu pour fonctionner avec un courant monophasé de 220-240 Vrms.
La pompe est conçue pour supporter une connexion à l nu ou une connexion rapide. La languette de déconnexion
rapide mesure 6,35 mm et est compatible avec tous les connecteurs d'appariement courants. Pour une connexion à
l directe, l'isolement du l doit être dénudé sur une longueur d'environ 8 mm. La borne supporte des ls massifs ou
torsadés jusqu'à 4,0 mm². La vis des connexions secteur doit être serrée correctement à un couple de 1,15 Nm.
Broche n° Couleur du l Description
L1 Bleu Hot 1
L2 Rouge/Blanc Hot 2
Vis de terre Vert/Jaune Terre

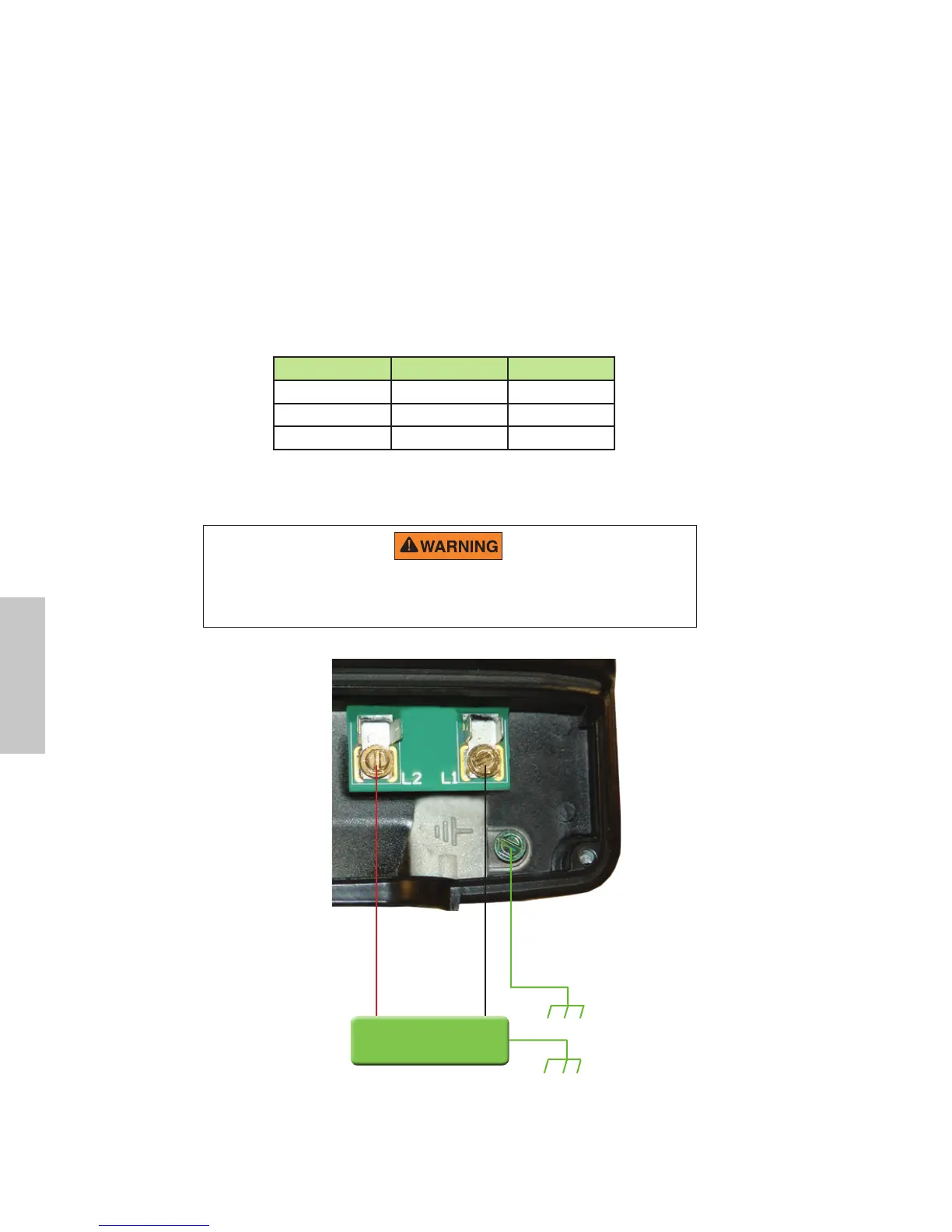

Figure 5 : diagramme des connexions secteur
Tableau 3: connections principales
Le courant doit être coupé lors de l'installation, de l'entretien ou de la réparation de
composants électriques. Observez tous les avertissements apposés sur l'équipement
existant, la pompe ainsi que dans les présentes instructions d'installation.
Français

Pentair SuperFlo VS Specifications

General

Horsepower	1.5 HP
Control	Digital
Energy Efficiency	ENERGY STAR Certified
Warranty	1-year limited warranty
Motor Type	Permanent Magnet Motor
Maximum Head	50 feet
Speed Range	Variable Speed
Type	Variable Speed
Union Connection	2-inch
Port Size	2-inch
