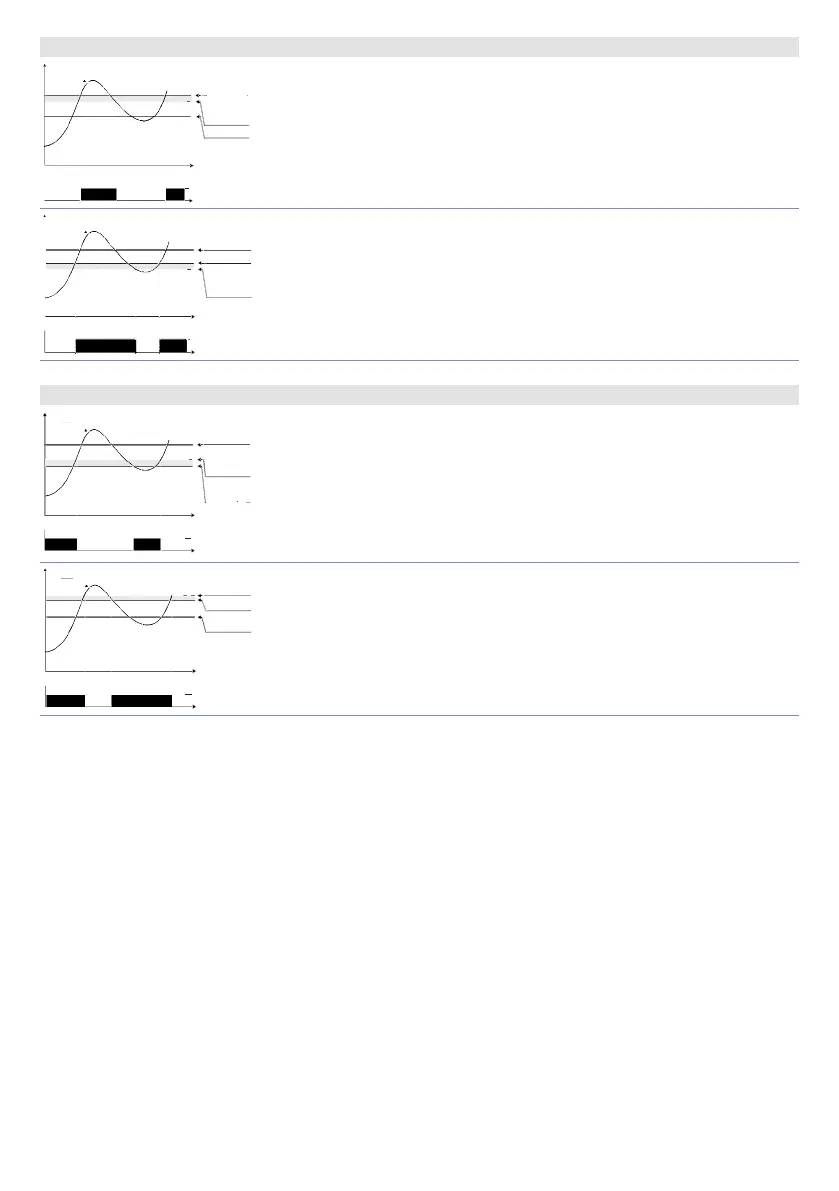

13.d Allarme di deviazione superiore (par. 123 A L .1 . F. = up.dev.)
Pv
Comand Spv
Alarm Spv
O O
On On
Hysteresis
parameter
> 0
Time
Alarm
output
Allarme di deviazione superiore valore di setpoint allarme maggiore
di “0” e valore di isteresi maggiore di “0” (Par. 58
a .1 . H Y > 0).
N.B.: con isteresi minore di “0” (
a .1 . H Y < 0) la linea tratteggiata si sposta
sopra il Setpoint di allarme.
Pv
Comand Spv
Alarm Spv
O O
On On
Hysteresis
parameter
> 0
Time
Alarm
output
Allarme di deviazione superiore valore di setpoint allarme minore di
“0” e valore di isteresi maggiore di “0” (Par. 58
a .1 . H Y > 0).
N.B.: con isteresi minore di “0” (
a .1 . H Y < 0) la linea tratteggiata si sposta
sopra il Setpoint di allarme.
13.e Allarme di deviazione inferiore (par. 123 A L .1 . F. = Lo.dev.)
Pv
Comand Spv
Alarm Spv
O O
On On
Hysteresis
parameter
> 0
Time
Alarm
output
Allarme di deviazione inferiore valore di setpoint allarme maggiore di
“0” e valore di isteresi maggiore di “0” (Par.58
a .1 . H Y > 0).
N.B.: con isteresi minore di “0” (
a .1 . H Y < 0) la linea tratteggiata si sposta
sotto il Setpoint di allarme.
Comand Spv
Alarm Spv
O O
On On
Hysteresis
parameter
> 0
Time
Alarm
output
Allarme di deviazione inferiore valore di setpoint allarme minore di
“0” e valore di isteresi maggiore di “0” (Par. 58
a .1 . H Y > 0).
Con isteresi minore di “0” (
a .1 . H Y < 0) la linea tratteggiata si sposta
sotto il Setpoint di allarme.
