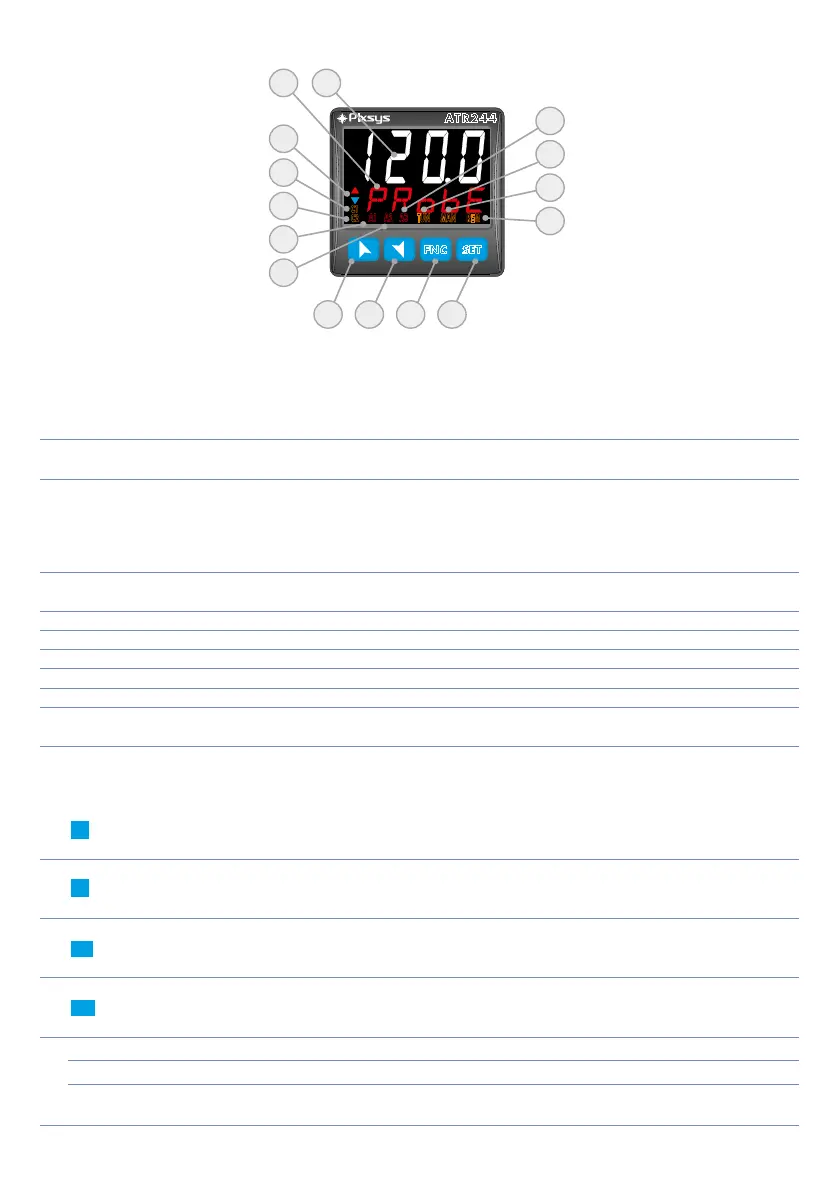

6 Funzione dei visualizzatori e tasti
FNC SET
ATR244
C1
C2
MAN
TUN
REM
A2A1 A3
3
15
4
2 1
5
6
11 12 13 14
7
8
9
10
6.1 Indicatori numerici (display)
1
123.4
Normalmente visualizza il processo.
In fase di configurazione visualizza il gruppo di parametri o il parametro in
inserimento.
2
PRo b e
Normalmente visualizza i setpoint. In fase di configurazione visualizza il valore del
parametro in inserimento.
6.2 Significato delle spie di stato (Led)
3 C1
Acceso quando l’uscita comando 1 è attiva. Nel caso di comando valvola motorizzata è
acceso fisso in fase di apertura valvola e lampeggiante in fase di chiusura.
4 C2
Acceso quando l’uscita comando 2 è attiva. Nel caso di comando valvola motorizzata è
acceso fisso in fase di apertura valvola e lampeggiante in fase di chiusura.
5 A1 Acceso quando l’allarme 1 è attivo.
6 A2 Acceso quando l’allarme 2 è attivo.
7 A3 Acceso quando l’allarme 3 è attivo.
8 TUN Acceso quando il regolatore sta eseguendo un ciclo di auto-tuning.
9 MAN Acceso all’attivazione della funzione
“Manuale”
.
10 REM
Acceso quando il regolatore comunica via seriale. Lampeggia quando il setpoint remoto
è abilitato.
6.3 Tasti
11
• Incrementa il setpoint principale.
• In fase di configurazione consente di scorrere i parametri o i gruppi di parametri.
• Incrementa i setpoint.
12
• Decrementa il setpoint principale.
• In fase di configurazione consente di scorrere i parametri o i gruppi di parametri.
• Decrementa i setpoint.
13
SET
• Permette di visualizzare i setpoint di comando e di allarme.
• In fase di configurazione permette l’accesso al parametro da cambiare e ne conferma la
variazione.
14
FNC
• Permette di entrare nella funzione di lancio del Tuning, selezione automatico /
manuale.
• In configurazione agisce da tasto di uscita (ESCAPE).
15
c
• Acceso durante la fase di salita del ciclo pre-programmato;
d
• Acceso durante la fase di discesa del ciclo pre-programmato;
c
d
• Accesi entrambi in fase di modifica parametro, quando quest'ultimo, non è al valore di
fabbrica.
