Pixsys ATR244 User Manual

78 - ATR244 - Manuale d’uso

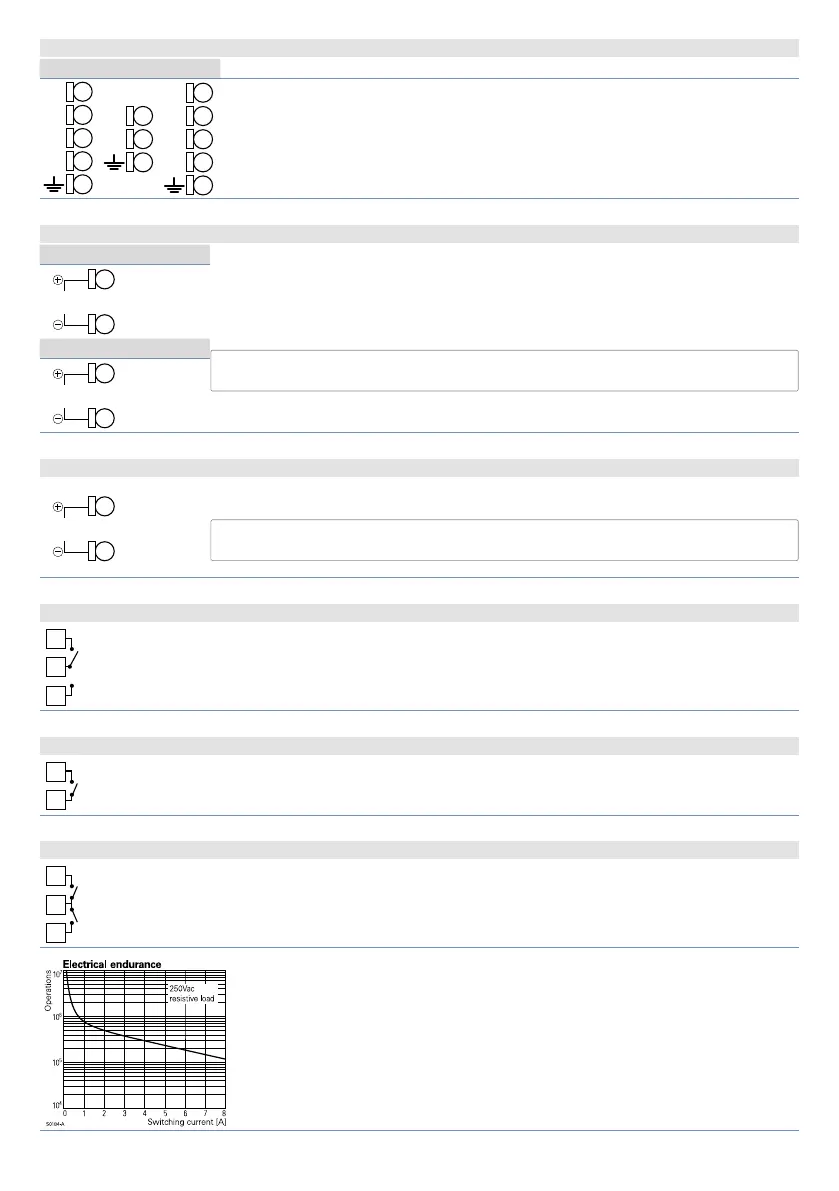

5.1.g Uscite digitali
12ABC 12ABC-T 23x
11
DO2
(PNP)
12
DO1
(PNP)
15
13
DI/O2
(PNP)
14
DI/O1
(PNP)
15
20
DI/O1
(PNP)
DI/O2
(PNP)
21
24
Uscita SSR per comando o allarme.
Portata 12 VDC/25 mA o 24 VDC/15mA selezionabile da parametro 282
v.out.
5.1.h Uscita analogica AO1
ATR244-12x
Uscita continua in mA o V (isolata galvanicamente) configurabile come
comando, allarme o ritrasmissione del processo-setpoint.
La selezione mA o Volt per l’uscita continua dipende dalla configurazione dei
parametri.
AO1
V/mA
9
10
ATR244-23x
AO1
V/mA
10
11
5.1.i Uscita analogica AO2 (solo ATR244-23xx-T)
AO2
V/mA
12
13
Uscita continua in mA o V (isolata galvanicamente) configurabile come
comando, allarme o ritrasmissione del processo-setpoint.
La selezione mA o Volt per l’uscita continua dipende dalla configurazione dei
parametri.
5.1.j Uscita relè Q1
Q1
2A 230V
Resistive
1/8HP
3
4
5
Portata contatti 2 A / 250 VAC per carichi resistivi.
Vedi grafico sottostante
5.1.k Uscita relè Q2 (solo ATR244-12x)
Q2
2A 230V
Resistive
1/8HP
7
8
Portata contatti 2 A / 250 VAC per carichi resistivi.
Vedi grafico sottostante
5.1.l Uscite relè Q2 - Q3 (solo ATR244-23xx-T)
Q2
Q3
2A 230V
Resistive
1/8HP
6
7
8
Portata contatti 2 A / 250 VAC per carichi resistivi.
Vedi grafico sottostante
Electrical endurance Q1, Q2 e Q3:
2 A, 250 VAC, carico resistivo, 10 operazioni.
20/2 A, 250 VAC, cosφ = 0.3, 10 operazioni.
