80 - ATR244 - Manuale d’uso
7 Modalità doppio ingresso
L’ATR244-23xx-T prevede due ingressi analogici: è possibile eseguire operazioni matematiche tra le
grandezze misurate, correlando il risultato alle uscite di comando o di allarme, oppure utilizzare il
processo 2 come setpoint remoto. È altresì possibile utilizzare lo strumento per due loop di regolazione
indipendenti.
7.1 Selezione grandezza correlata al comando e agli allarmi
Quando è abilitato il secondo ingresso analogico (par. 18 sen.2 diverso da di sA b .) è possibile decidere
la grandezza da correlare al comando, agli allarmi e anche alla ritrasmissione.
Le grandezze disponibili sono le seguenti:
•
A . i n .1 : Valore letto dall’ingresso AI1;
•
A.i n .2: Valore letto dall’ingresso AI2;
•
mean: Media degli ingressi AI1 e AI2;
•
di f f.:Differenza degli ingressi: AI1-AI2;
•
a b . di F. :Differenza in valore assoluto degli ingressi: AI1-AI2;
•
sum:Somma degli ingressi: AI1+AI2.
• Il processo di comando 1 va impostato sul parametro 36
c . P r.1
• Il processo di comando 2 va impostato sul parametro 55 c.Pr.2
• Il processo correlato agli allarmi va impostato su par. 124 a .1 . p r. per l’allarme 1, su par. 142 a . 2. p r. per
l’allarme 2, su par. 160
a . 3. p r. per l’allarme 3, e su par. 178 a .4. p r. per l’allarme 4, su par. 196 a .5. p r. per
l’allarme 5 e su par. 214
a . 6. p r. per l’allarme 6.
• Il valore da ritrasmettere va impostato su par. 299
r t m .1 e/o su par. 308 rtm .2.
È possibile decidere cosa far visualizzare al display 2 impostando il parametro 278 ui . d .2.

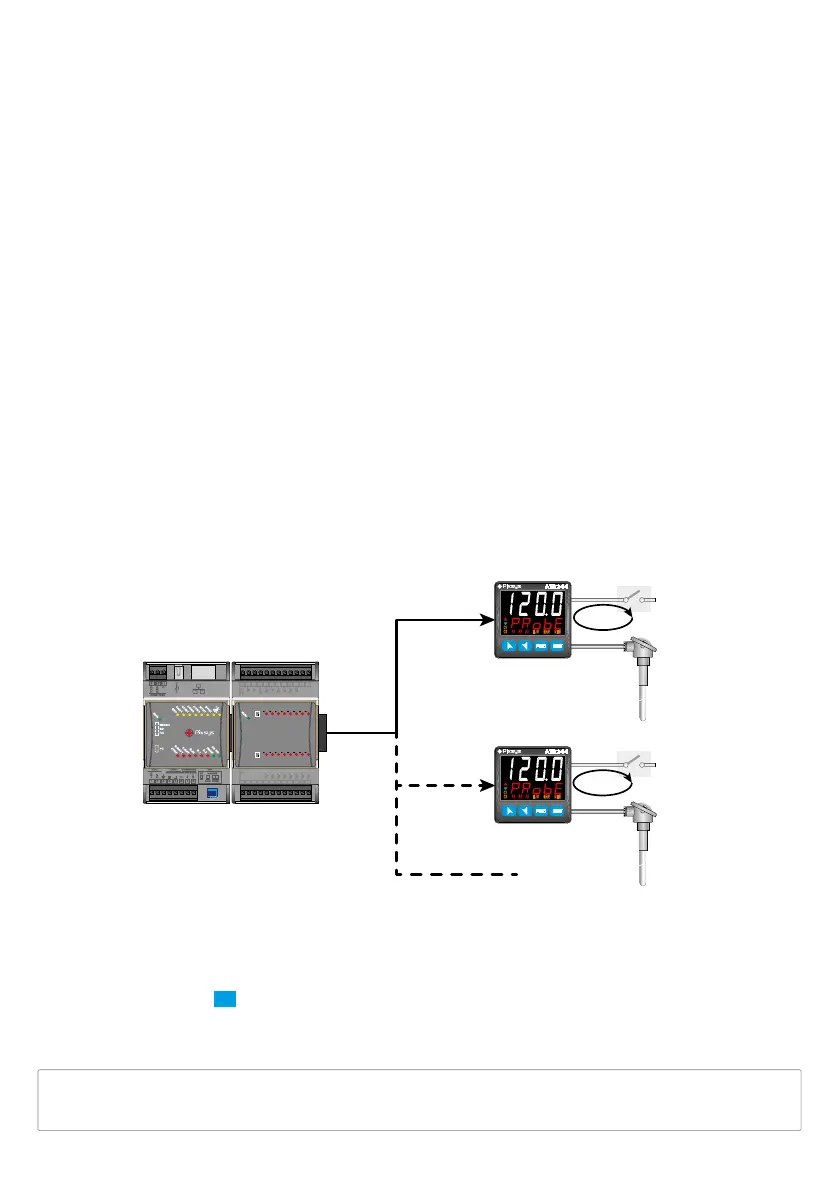

7. 2 Setpoint remoto da ingresso analogico
È possibile abilitare la funzione di setpoint remoto impostando enab. o en . ts t. su par. 56 rem .s .
4...20mA
0...10V
Remote
Setpoint
ATR244
ATR244
PL500 PLE500-6AD
PLC OUTPUT
Probe
AI1
Control loop
OUT
OUT
Probe
AI1
AI2
Remote
Setpoint
AI2
FNC SET
ATR244
C1
C2
MAN
TUN
REM
A2A1 A3
FNC SET
ATR244
C1
C2
MAN
TUN
REM
A2A1 A3
Control loop
DP1
CN3
USB1
CN1
CN2
.4 .5
.6
.7
.3
.2
.1
.0
.4
.5 .6
.7
.3
.2
.1
.0
+0
+1
1 2
3
4
5
6
7 8 9
10
12
QI.0
QI.1
QI.2
QI.3
QI.4
QI.5
QI.6
QI.7
13
14
15 16
17
18 19 20
21 22
23
24
AGND
(0V)
AI0
L+0
AI1
QI.0
QI.1
QI.2
QI.3
QI.4
QI.5
QI.6
QI.7
L+1
AQ.0 AQ.1
AGND
(0V)
In questo esempio il setpoint di comando viene letto sul secondo ingresso analogico AI2: su par. 55
c. p r.2 si imposta l’ingresso che determina il setpoint.
La funzione Setpoint Remoto è attiva solo impostando
A . i n .1 o A.i n . 2 su par. 55 c . p r. 2
Impostando en . tst. su par. 56 rem .s .è possibile passare da setpoint remoto a locale tenendo premuto
per 1 secondo il tasto SET. La selezione rimane memorizzata anche dopo le successive riaccensioni
dello strumento.
In modalità setpoint remoto il led REM è acceso fisso, lampeggia se si passa in modalità setpoint locale.
Il parametro di impostazione del punto decimale per l’ingresso immagine (o setpoint remoto)
è bloccato e si modifica in automatico quando viene variato il punto decimale dell’ingresso di
comando.
