84 - ATR244 - Manuale d’uso
8.8 Heater Break Alarm su CT (Trasformatore
Amperometrico - solo ATR244-23xx-T)
Permette di misurare la corrente sul carico per gestire un allarme in caso di parziale rottura del carico,
attuatore in corto o sempre aperto. Per abilitare questa funzione impostare
50 H z o 60 H z sul parametro
287
ct F. e il valore del trasformatore collegato al regolatore, sul parametro 288 ct v ..
Impostare sul parametro 289
H.b.a.r. il loop di regolazione di riferimento per la misura della corrente
e l’intervento ell’Heater Break Alarm.
Impostare sul parametro 290
H.b.a.t. la soglia di intervento in Ampere dell’Heater Break Alarm.
Impostare sul parametro 291
ocu.t. la soglia di intervento in Ampere per il controllo di sovracorrente.
Impostare sul parametro 292
H.b.a.d. il tempo di ritardo in secondi per l’intervento dell’ Heater Break
Alarm.
è possibile associare un allarme, impostando
H.b.a. sul parametro 123 a L .1 . F. o parametro 141 a L.2. F. o
parametro 159
a L.3 . F. o parametro 177 a L.4 . F. o parametro 195 a L. 5 . F. o parametro 213 aL.6.F.
è possibile visualizzare sul display 2 la corrente media, impostando AMPEr. sul parametro 278 vi . d .2.
Impostando sul parametro 290
H. b .A. t. il valore 0 è possibile visualizzare la corrente assorbita senza mai
generare Heater Break Alarm.
8.9 Funzionamento in doppia azione (caldo-freddo)
LATR244 è adatto alla regolazione anche su impianti che prevedano un’azione combinata caldo-freddo.
L’uscita di comando deve essere configurata in PID caldo (Par. 38
a c . t .1 o Par. 57 ac. t.2 = Heat e P. b . 1
o
P. b . 2 maggiore di 0), e uno degli allarmi (A L.1 . F. , AL.2. f., AL.3. f. , AL.4. f. , AL.5. f. oppure A L.5 . F.) deve essere
configurato come
cooL. L’uscita di comando va collegata allattuatore abilitato all’azione caldo, l’allarme
comanderà invece l’azione refrigerante. I parametri da configurare per il PID caldo sono i seguenti:
a c . t .1 o a c. t.2 = Hea t Tipo azione uscita di comando (Caldo);
P. b . 1 o p. b . 2: Banda proporzionale azione caldo;
i . t. 1 o i . t. 2: Tempo integrale azione caldo ed azione freddo;
d . t. 1 o d . t. 2: Tempo derivativo azione caldo ed azione freddo;
c. t. 1 o c. t. 2: Tempo di ciclo azione caldo.
Di seguito sono riportati i parametri di configurazione per il PID freddo associati al loop di regolazione
1 e all’allarme 1:
A L .1 . F. = c o o L. Selezione allarme 1 (Cooling);
p.b.m.1: Moltiplicatore di banda proporzionale;
o.d.b.1: Sovrapposizione / Banda morta;
c. c. t.1: Tempo di ciclo azione freddo.
Il parametro
p.b.m.1 (con valore da 1.00 a 5.00) determina la banda proporzionale dell’azione refrigerante
secondo la formula:
Banda proporzionale azione refrigerante =
p. b. 1 x p.b.m.1.
Si avrà così una banda proporzionale per l’azione refrigerante che sarà uguale a quella dell’azione
caldo se
p.b.m.1 = 1.00, o 5 volte più grande se p.b.m.1 = 5.00.
Tempo integrale e Tempo derivativo sono gli stessi per entrambe le azioni.
Il parametro o.d.b.1 determina la sovrapposizione in percentuale tra le due azioni. Per gli impianti in
cui l’uscita riscaldante e l’uscita refrigerante non devono mai essere attive contemporaneamente si
configurerà una Banda morta (
o.d.b.1 ≤ 0), viceversa si potrà configurare una sovrapposizione (o.d.b.1 > 0).

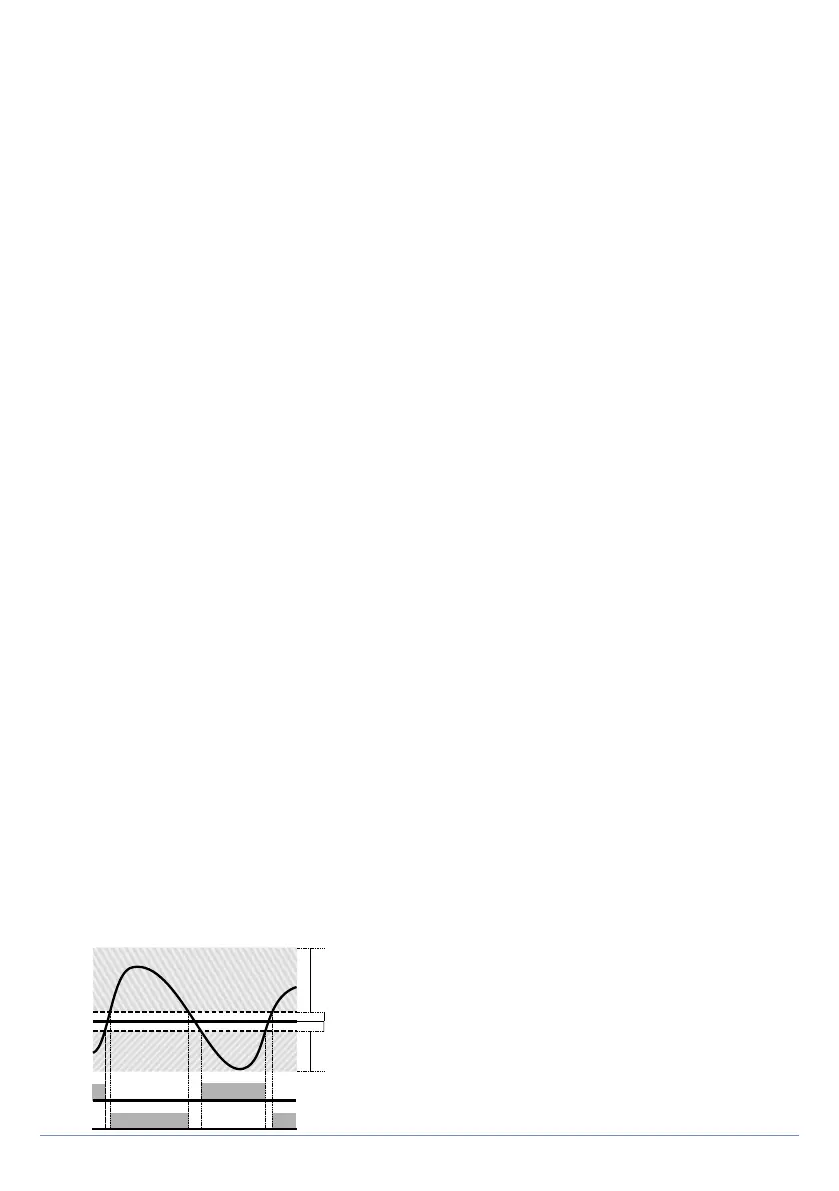

La figura seguente riporta un esempio di PID doppia azione (caldo-freddo) con i. t. 1 = 0 e d. t. 1 = 0.
1
ACTIVE
ACTIVE
SPV
PV
 x  = COOL
 x  = COOL
 x  = COOL
 < 0
 = 0
 > 0
 (HEAT)
 (HEAT)
 (HEAT)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
SPV
PV
ACTIVE
ACTIVE
SPV
PV
ACTIVE
ACTIVE
