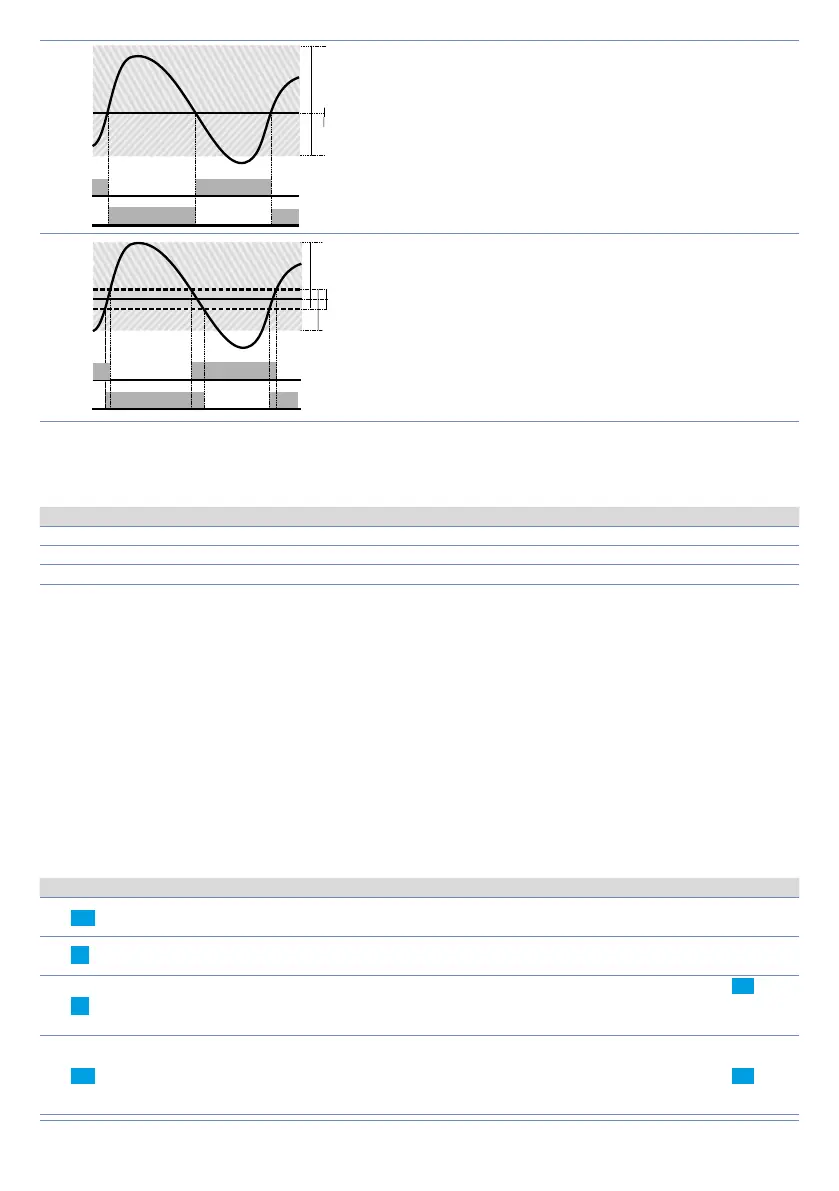

Manuale d’uso - ATR244 - 85
2
ACTIVE
ACTIVE
SPV
PV
x = COOL
x = COOL
x = COOL
< 0
= 0
(HEAT)
(HEAT)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
SPV
PV
ACTIVE
ACTIVE
3
ACTIVE
ACTIVE
SPV
PV
x = COOL
x = COOL
x = COOL
> 0
(HEAT)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
SPV
PV
ACTIVE
ACTIVE
Il parametro c. c.T.1 ha lo stesso significato del tempo di ciclo per l’azione caldo c. t. 1.
Il parametro c o . f .1 (Cooling Fluid) pre-seleziona il moltiplicatore di banda proporzionale p.b.m.1 ed il
tempo di ciclo
c. c.T.1 del PID freddo in base al tipo di fluido refrigerante:
c o . f .1
Tipo di fluido refrigerante
p.b.m.1 c. c. t.1
Ai r
Aria 1.00 10
oi L
Olio 1.25 4
H2o
Acqua 2.50 2
Una volta selezionato il parametro
c o . f .1 , i parametri p.b.m.1, o.d.b.1 e c. c.T.1 possono essere comunque
modificati.
8.10 Funzione LATCH ON
Per l’impiego con ingresso po t. e con ingressi normalizzati (0..10 V, 0..40 mV, 0/4..20 mA) è possibile
associare il valore di inizio scala (parametro 4
L.L.i .1 o parametro 21 L. L.i .2) alla posizione di minimo del
sensore e quello di fine scala (parametro 5
u.L.i.1 o parametro 22 u.L.i .2) alla posizione di massimo del
sensore (parametro 10
L t c .1 o parametro 27 Ltc.2 configurato come stndr).
E’ inoltre possibile fissare il punto in cui lo strumento visualizzerà 0 (mantenendo comunque il campo
scala compreso tra
L.L.i .1 / L.L.i .2 e u.L.i. 1 / u.L.i.2) tramite l’opzione di
“zero virtuale”
impostando u.0.sto.
oppure
u.0.t.on. nel parametro 10 Lt c .1 o 27 Lt c.2. Se si imposta u.0.t.on. lo zero virtuale andrà reimpostato
dopo ogni accensione dello strumento; se si imposta
u.0.sto. lo zero virtuale resterà fisso una volta
tarato. Per utilizzare la funzione LATCH ON configurare come desiderato il parametro
L t c .1 o 27 Lt c.2.
1
Per la procedura di taratura fare riferimento alla seguente tabella:
Tasto Effetto Eseguire
1
FNC
Esce dalla configurazione parametri. Il
display 2 visualizza la scritta
La t c h .
Posizionare il sensore sul valore minimo di
funzionamento (associato a
L.L.i .1 / L.L.i .2).
2
Fissa il valore sul minimo.
Il display visualizza
Lo w .
Posizionare il sensore sul valore massimo di
funzionamento (associato a
u.L.i.1 / u.L.i .2).
3
Fissa il valore sul massimo.
Il display visualizza
Hi G h .
Per uscire dalla procedura premere SET.
Nel caso di impostazione con
“zero virtuale”
posizionare il sensore nel punto di zero.
4
FNC
Fissa il valore di zero virtuale.
Il display visualizza
zero .
Nel caso di “0 virtuale” allo start, il punto 4
va eseguito ad ogni riaccensione.
Per uscire dalla procedura premere SET.
1
La procedura di taratura parte dopo aver variato il parametro, uscendo dalla configurazione.
