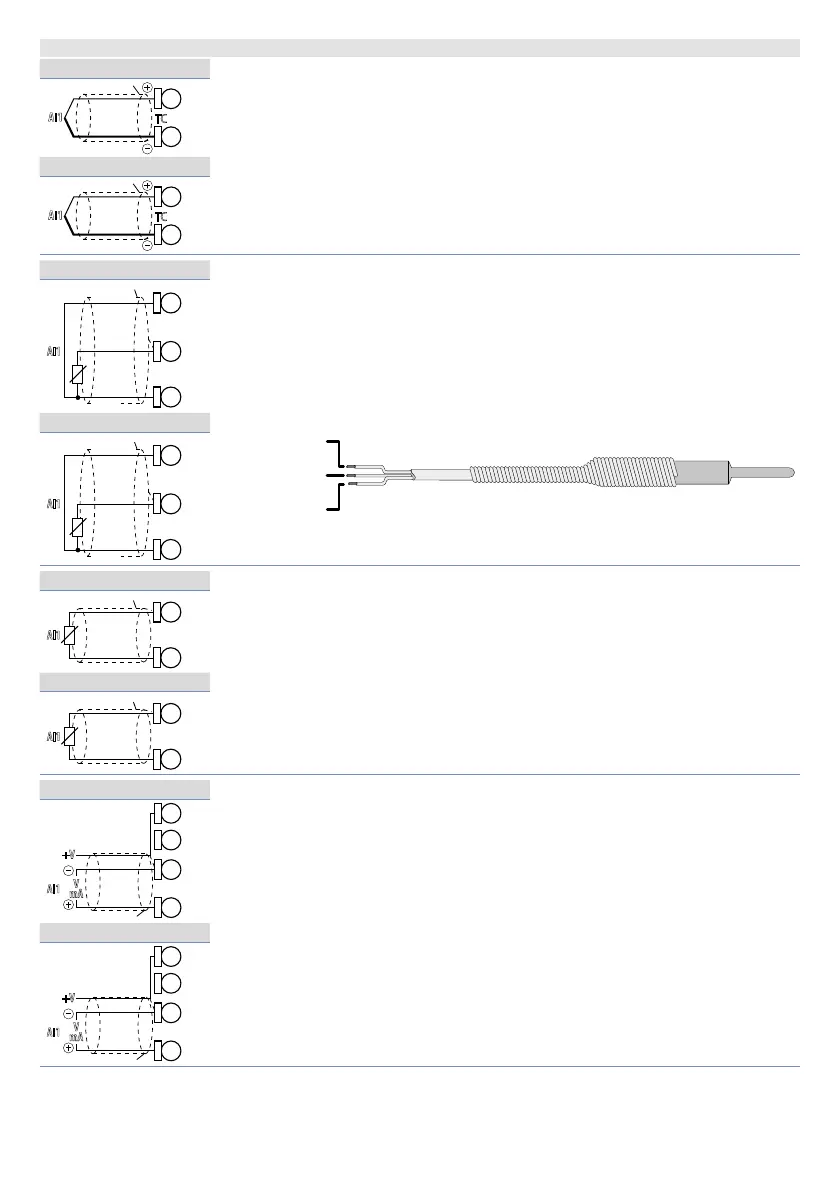

Manuel d’utilisation - ATR244 - 143
5.1.b Entrée analogique AI1
ATR244-12x
Pour thermocouples K, S, R, J, T, E, N, B.
Respecter la polarité.
Pour d’éventuelles rallonges, utiliser un câble compensé et des bornes
adaptées au thermocouple utilisé (compensées).
Quand on utilise un câble blindé, le blindage doit être raccordé à la terre à
une seule extrémité.
AI1
TC
Shield/Schermo
19
18
ATR244-23x
AI1
TC
Shield/Schermo
28
27
ATR244-12x
Pour thermorésistances PT100, NI100.
Pour le raccordement à trois fils, utiliser des câbles de la même section.
Pour le raccordement à deux fils, courtcircuiter les bornes 17 et 19 (version
-12x) ou 26 et 28.
Quand on utilise un câble blindé, le blindage doit être raccordé à la terre à
une seule extrémité.
RED/ROSSO
RED/ROSSO
WHITE/BIANCO
AI1
PT/NI100
Shield/Schermo
Rosso
Red
Bianco
White
Rosso
Red
19
18
17
ATR244-23x
AI1
PT/NI100
Shield/Schermo
Rosso
Red
Bianco
White
Rosso
Red
28
27
26
ATR244-12x
Pour thermorésistances NTC, PTC, PT500, PT1000 et potentiomètres
linéaires.
Quand on utilise un câble blindé, le blindage doit être raccordé à la terre à
une seule extrémité.
AI1
Shield/Schermo
PTC/NTC
17
18
ATR244-23x
AI1
Shield/Schermo
PTC/NTC
26
27
ATR244-12x
Pour signaux normalisés en courant et tension.
Respecter la polarité.
Quand on utilise un câble blindé, le blindage doit être raccordé à la terre à
une seule extrémité.
AI1
V
mA
+V
Shield/Schermo
18
16
19
ATR244-23x
AI1
V
mA
+V
Shield/Schermo
27
25
28
