76 - ATR244 - Manuale d’uso

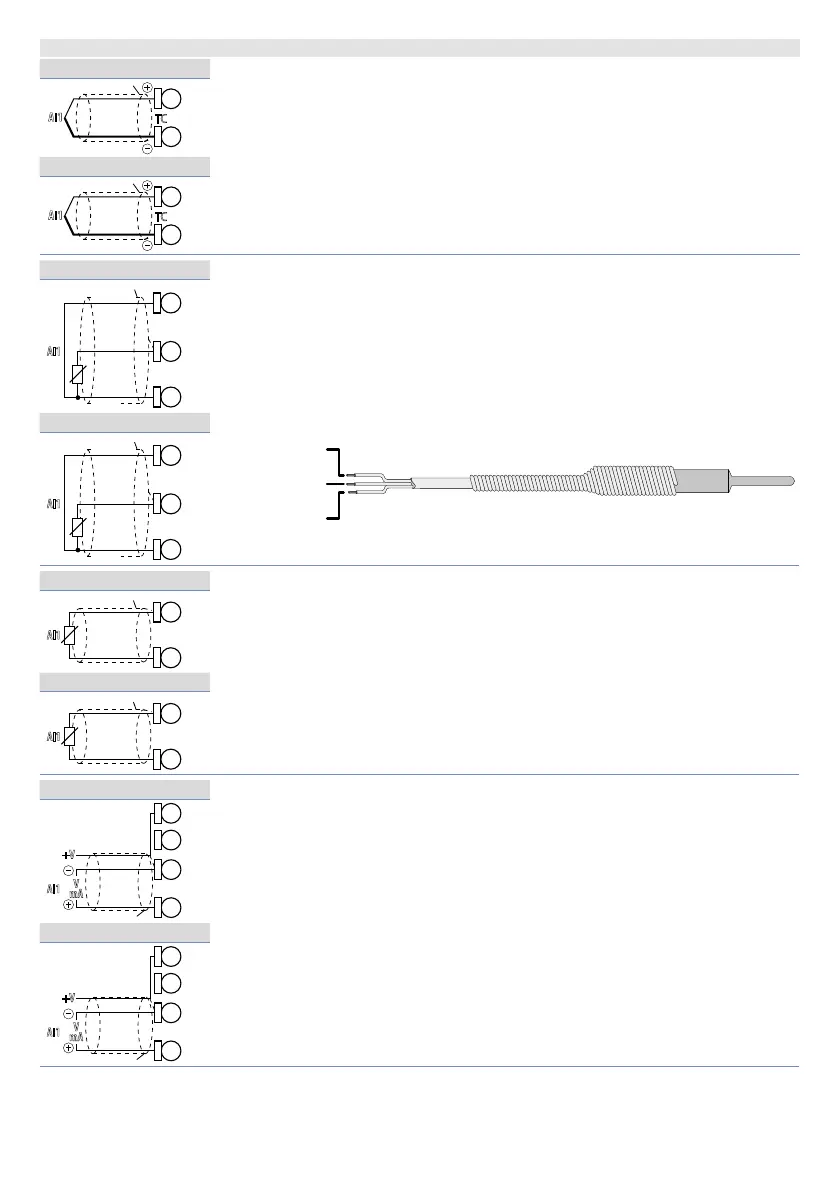

5.1.b Ingresso analogico AI1
ATR244-12x
Per termocoppie K, S, R, J, T, E, N, B.
• Rispettare la polarità.
• Per eventuali prolunghe utilizzare cavo compensato e morsetti adatti alla
termocoppia utilizzata (compensati).
• Quando si usa cavo schermato, lo schermo deve essere collegato a terra ad
una sola estremità.
AI1
TC
Shield/Schermo
19
18
ATR244-23x
AI1
TC
Shield/Schermo
28
27
ATR244-12x
Per termoresistenze PT100, NI100.
• Per il collegamento a tre fili usare cavi della stessa sezione.
• Per il collegamento a due fili cortocircuitare i morsetti 17 e 19 (versione
-12x) o 26 e 28.
• Quando si usa cavo schermato, lo schermo deve essere collegato a terra ad
una sola estremità.
RED/ROSSO
RED/ROSSO
WHITE/BIANCO
AI1
PT/NI100
Shield/Schermo
Rosso
Red
Bianco
White
Rosso
Red
19
18
17
ATR244-23x
AI1
PT/NI100
Shield/Schermo
Rosso
Red
Bianco
White
Rosso
Red
28
27
26
ATR244-12x
Per termoresistenze NTC, PTC, PT500, PT1000 e potenziometri lineari.
• Quando si usa cavo schermato, lo schermo deve essere collegato a terra ad
una sola estremità.
AI1
Shield/Schermo
PTC/NTC
17
18
ATR244-23x
AI1
Shield/Schermo
PTC/NTC
26
27
ATR244-12x
Per segnali normalizzati in corrente e tensione.
• Rispettare la polarità.
• Quando si usa cavo schermato, lo schermo deve essere collegato a terra ad
una sola estremità.
AI1
V
mA
+V
Shield/Schermo
18
16
19
ATR244-23x
AI1
V
mA
+V
Shield/Schermo
27
25
28
