2.4. Características del conector
2.4.1. Conector CPC-14 (solo ST 630)
El controlador ST 630 se conecta al horno con un enchufe de 14 polos.
Características:
• conector CPC-14
• enchufe macho roscado de 14 polos
• cierre de bayoneta
La toma negra de 14 polos se encuentra en la caja de conexiones del horno (cerca de la acometida).

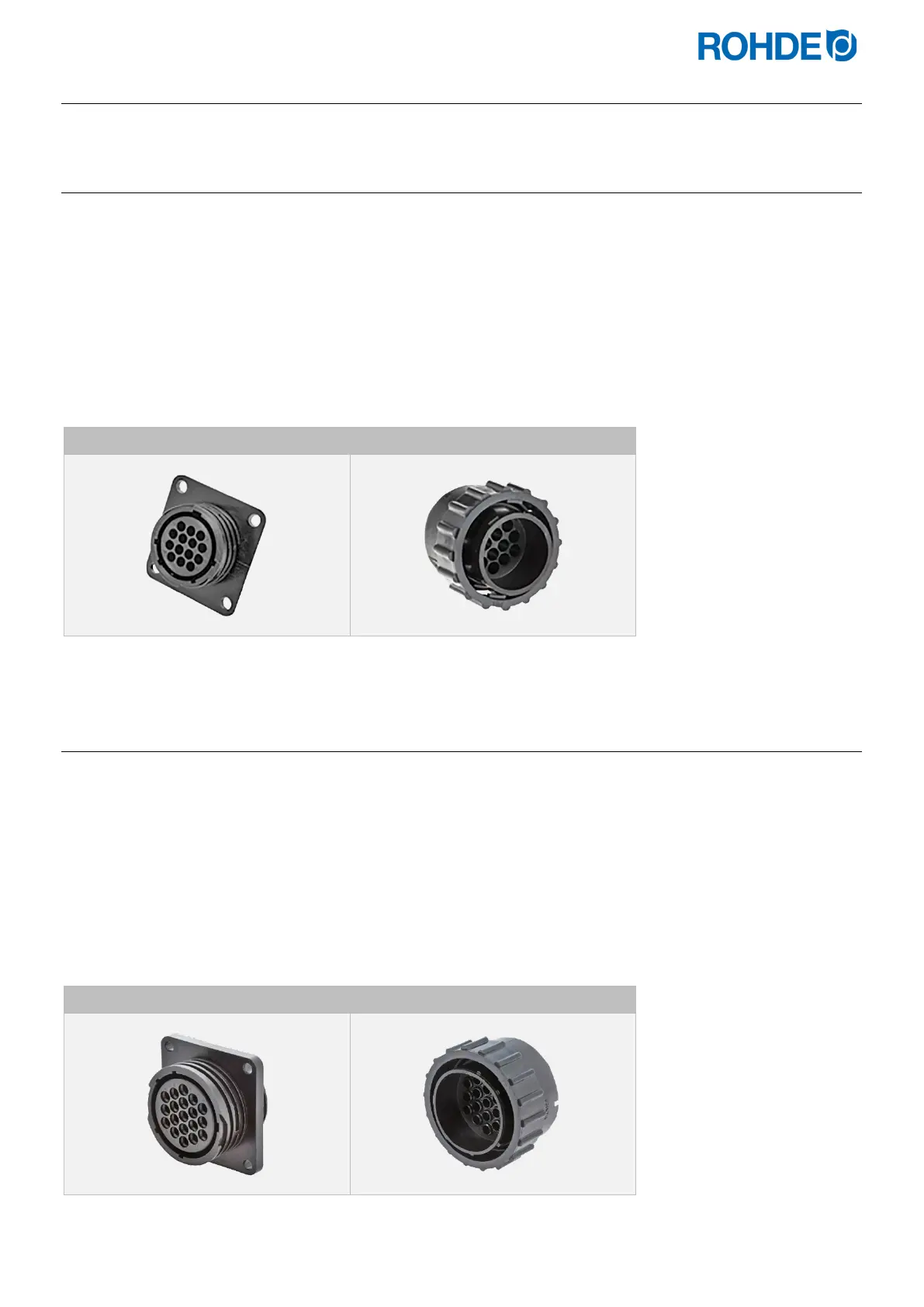

Toma CPC-14 en el horno Conector CPC-14 en el controlador
2.4.2. Conector CPC-19 (solo ST 632)
El controlador ST 632 se conecta al horno con un enchufe de 19 polos.
Características:
• conector CPC-19
• enchufe macho roscado de 19 polos
• cierre de bayoneta
La toma negra de 19 polos se encuentra en la caja de conexiones del horno (cerca de la acometida).
Toma CPC-19 en el horno Conector CPC-19 en el controlador
