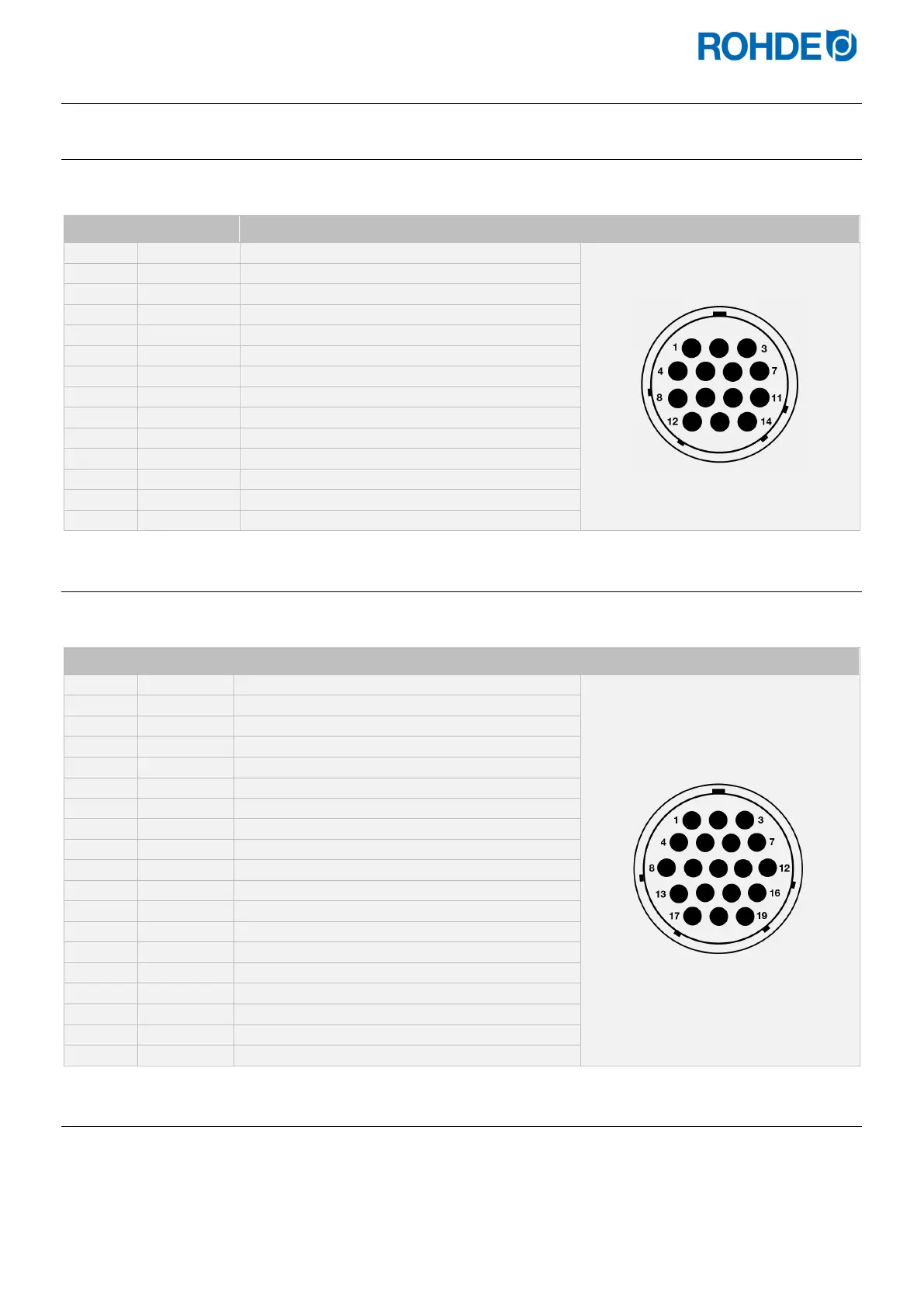

2.5. Pinbezetting connector (ROHDE-Standaard)
2.5.1. CPC 14-polige connector (alleen ST 630)
Bij 1 zone- en meerzone-ovens zonder extra schakeluitgangen (events) worden de regelaars met de 14-polige ronde
connector op de oven aangesloten.
Pinnr. X = bezet Beschrijving Pinbezetting
1
X Verwarmingselement 1 +
2
X Verwarmingselement 1 -
3
X
Verwarmingselement 2 +
4
X
Verwarmingselement 2 -
5
X
Verwarmingselement 3 +
6
X
Verwarmingselement 3 -
7
X
Schakeluitgang zone 3
8
X Spanning L1 230 V AC
9
X Spanning N
10
X
Schakeluitgang zone 3
11
X
Spanning PE
12
X Schakeluitgang beveiligingsrelais
13
X Schakeluitgang nuldraad
14
X
Schakeluitgang zone 1
2.5.2. CPC 19-polige connector (alleen ST 632)
Bij meerzone-ovens met extra schakeluitgangen (events) worden de regelaars met de 19-polige ronde connector op de
oven aangesloten.
Pinnr. X = bezet Beschrijving Pinbezetting
1
X
Verwarmingselement 1 +
2
X Verwarmingselement 1 -
3
X
Verwarmingselement 2 +
4
X
Verwarmingselement 2 -
5
X
Verwarmingselement 3 +
6
X
Verwarmingselement 3 -
7
X Schakeluitgang zone 3
8
X Spanning L1 230 V AC
9
X
Spanning N
10
X
Schakeluitgang zone 3
11
X
Spanning PE
12
X Schakeluitgang beveiligingsrelais
13
X
Schakeluitgang nuldraad
14
X
Schakeluitgang zone 1
15
X
Extra schakeluitgang 1 (230 V)
16
X
Extra schakeluitgang 2 (230 V)
17
- Onbezet
18
-
Onbezet
19
- Onbezet
2.5.3. Speciale instructies
• Elke schakeluitgang kan maximaal 250-300 mA bij 230 V schakelen.
• Aan deze uitgangen moet een relais worden gebruikt om belastingen te schakelen.
• De pinbezetting van de bijpassende 14/19-polige ronde ovenconnector kan per ovenfabrikant verschillen!
Controleer dit, anders kunnen de regelaar en de oven beschadigd raken.
