Rohde ST 411 - Überblick Regelanlage

5 / 327 - DE -

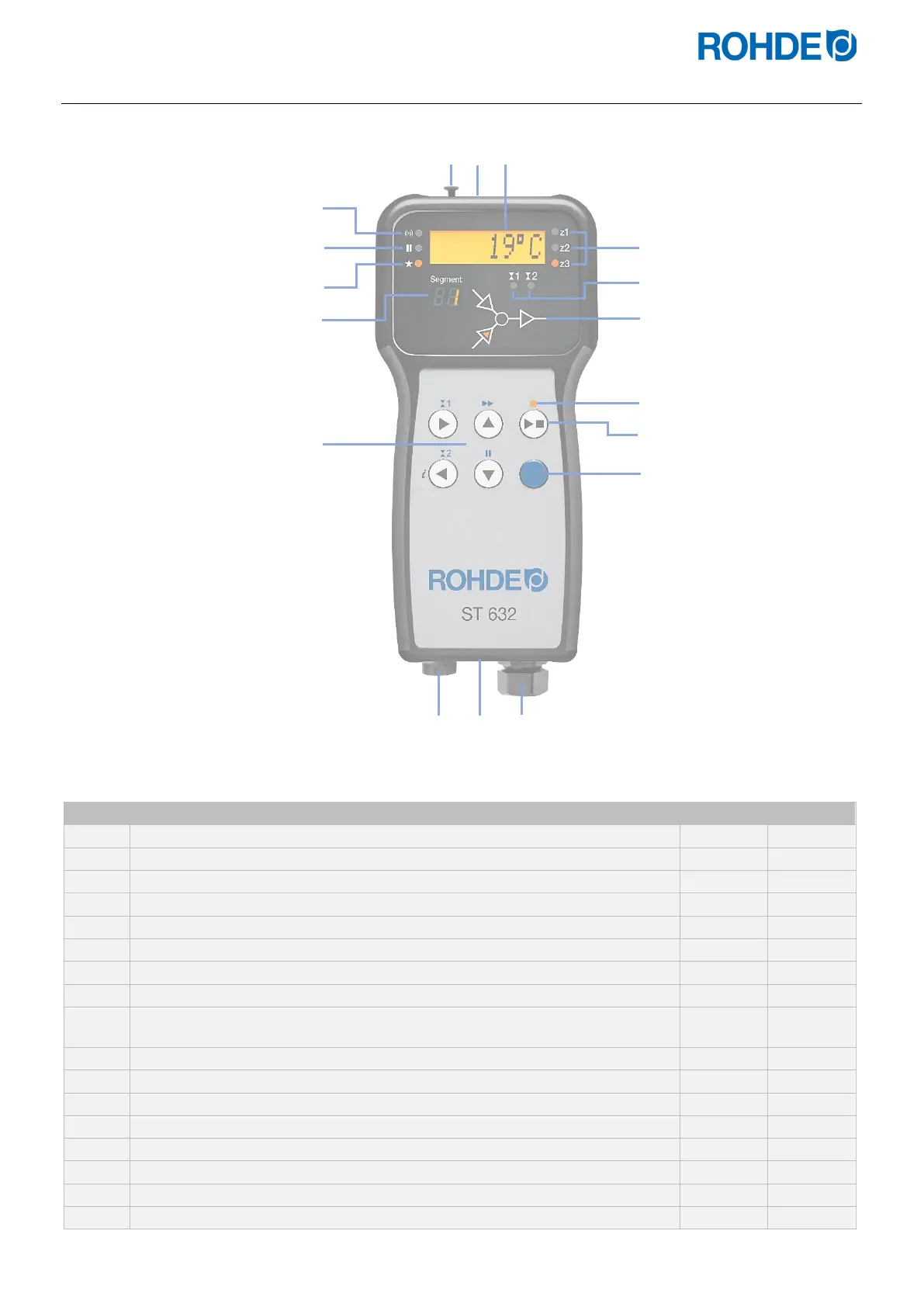

2.3. Überblick Regelanlage
Nr. Beschreibung ST 630 ST 632
1
USB-Port
X
X
2
Kontrollanzeige „USB-Stick am USB-Port eingesteckt“
X
X
3
Hauptdisplay
X
X
4
Anzeige „Heizzone 1/2/3 aktiv“
X
X
5
Kontrollanzeige „Datenübertragung“
X
X
6
Kontrollanzeige „Pause“
X
X
7
Kontrollanzeige „Aufheizen“
X
X
8
Anzeige Segment
X
X
9
Kontrollanzeige Schaltausgang 1 (Event 1) und Schaltausgang 2 (Event 2)
(bei ST 630 vorhanden, aber nicht aktiv)
X
X
10
Grafisches Display und Programmverlauf
X
X
11
Kontrollanzeige „Programm läuft“
X
X
12
Start-/Stopp-Taste
X
X
13
Taste „Funktion“
X
X
14
Bedienelemente
X
X
15
Sicherung
X
X
16
Netzschalter
X
X
17
Verbindungskabel zum Ofen
X
X
10
1
2
5
3
14
15
16
17
4
6
7
8
9
11
12
13
