150 / 327 - ES -

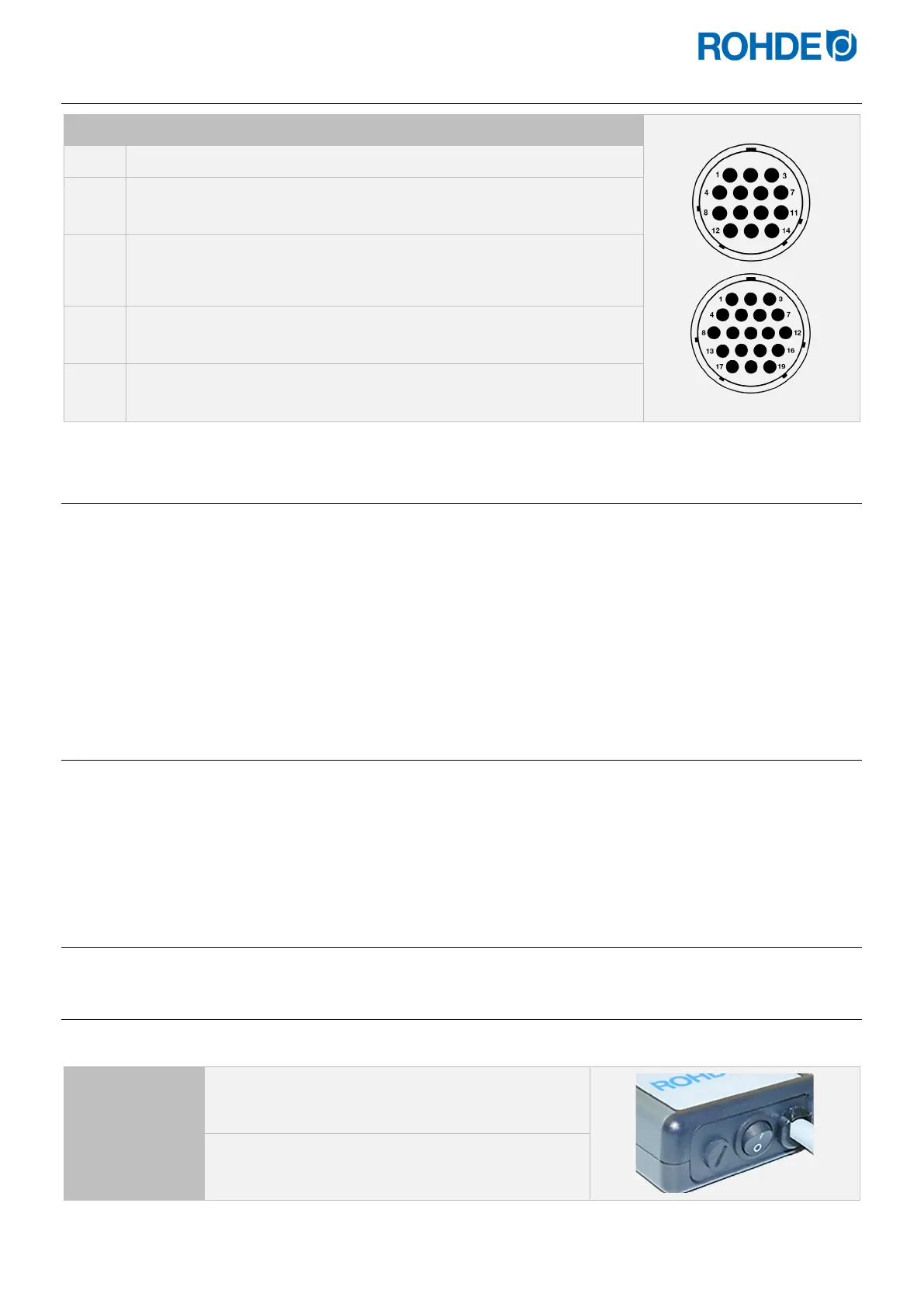

4.3. Conexión del cable
Paso Descripción
Enchufe el conector del controlador en la toma de corriente del horno.
El conector y la toma tienen una codificación geométrica: el conector y la
toma solo encajan entre sí en una posición determinada.
El saliente ancha del conector debe quedar arriba, en la posición de las 12
en punto, para que encaje en la hendidura ancha del conector, también a
las 12 en punto.
Puede que tenga que girar ligeramente el conector hasta que encaje por
completo en la toma.
Apriete el anillo roscado exterior del tapón en el sentido de las agujas del
reloj.
4.4. Cable alargador para el controlador
• Si el soporte de el controlador se instala en el lugar de instalación (cerca del horno o en la pared), el cable puede
ampliarse con un cable alargador.
• El cable alargador para el controlador está disponible de 2,5 metros, 5 metros o 10 metros.
• Nota para los cables alargadores y las influencias ambientales debidas a la compatibilidad electromagnética:
- Para cumplir con los requisitos de compatibilidad electromagnética (EMC), el cable del controlador no
debe superar los 3 metros de largo.
- Si el controlador se conecta al horno con un cable alargador, se debe comprobar que no haya ningún
equipo eléctrico en el entorno inmediato del cable (zona de dispersión electromagnética).
- De lo hubiere, podría producirse una pérdida de precisión de hasta 3 °C.
4.5. Nota para hornos de otros fabricantes
La asignación de polos de la toma CPC-14 y CPC-19 del horno puede variar en función del fabricante del mismo.
Atención:
Si las asignaciones del controlador y del horno no coinciden, hay riesgo de que el controlador y el horno sufran daños.
5. Puesta en marcha
5.1. Encendido y apagado del controlador
El interruptor basculante para encender y apagar el controlador se encuentra en la parte inferior de la caja.
Encender el
controlador
Coloque el interruptor basculante en la posición «I».
Apagar el
controlador
Coloque el interruptor basculante en la posición «0».
