Rohde ST 411 - Regelanlage Programmieren; Brennprogramm Verändern

16 / 327 - DE -

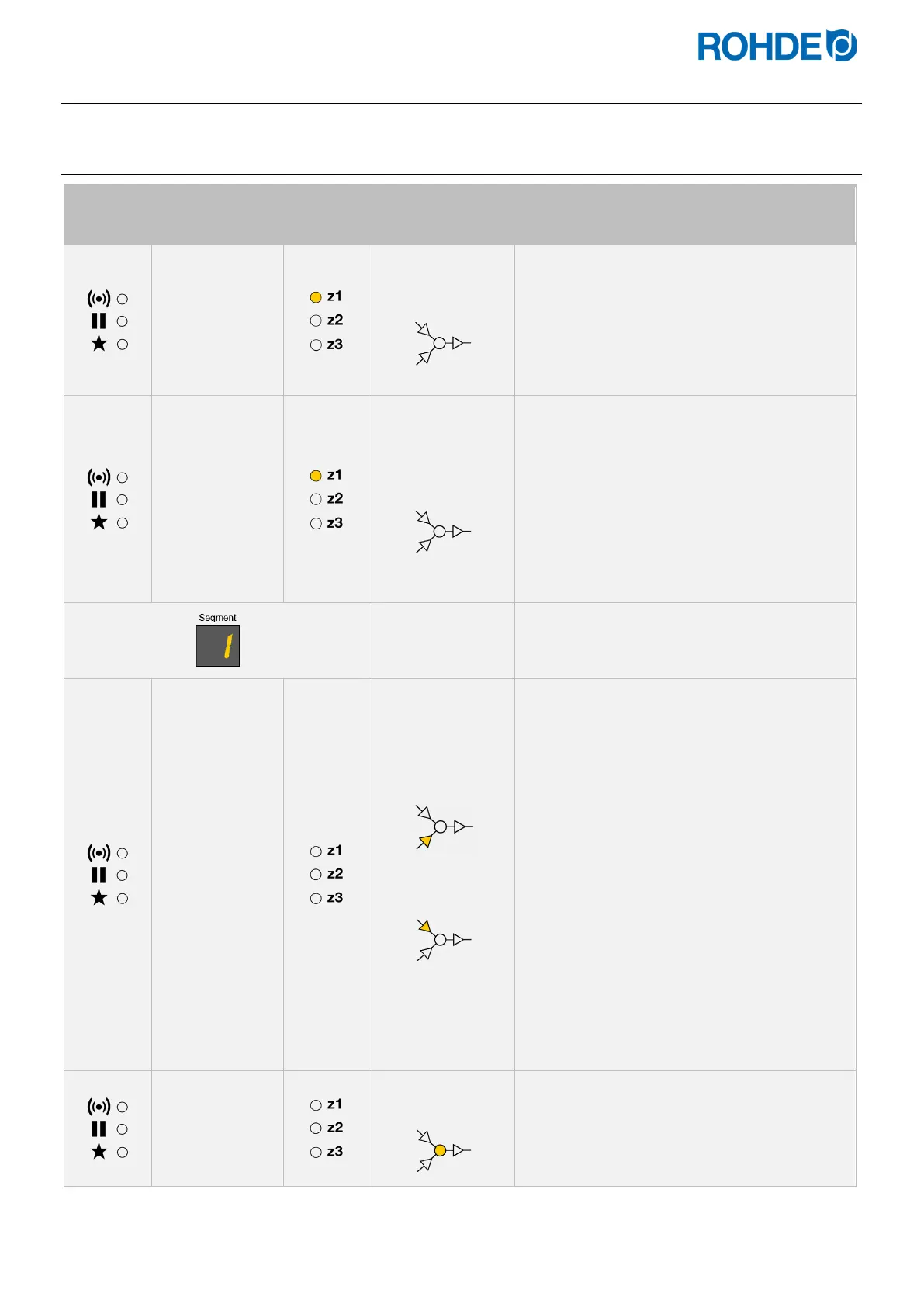

6.5. Regelanlage programmieren
6.5.1. Brennprogramm verändern
Kontroll-
anzeige
links
Anzeige
Hauptdisplay
Anzeige
Heizzone
rechts
Bedeutung Beschreibung
20 °C
Kein Programm
im Betrieb
• Wird kein Brand ausgeführt, dann leuchtet
kein Element im Programmverlauf des
grafischen Displays auf.
• Die Kontrollanzeige „Programm läuft“
leuchtet nicht auf.
• Das Hauptdisplay zeigt die aktuelle Brenn-
raumtemperatur der jeweiligen Heizzone an.
PROG: 1
Programm-
nummer
auswählen
• Durch Drücken der Taste g leuchtet auf
dem Display die Programmnummer auf.
• Mit den Tasten d und f kann nun das
Brennprogramm ausgewählt werden.
• Durch erneutes Drücken der Taste g kann
die Programmnummer ausgewählt werden,
welche verändert werden soll.
• Durch Drücken der Taste h kann in jedem
Schritt zurück zum vorherigen Wert
gewechselt werden.
Anzeige im
Segment Display
Das ausgewählte Brennprogramm zeigt immer
zuerst das 1. Segment an.
150°C/HR
Aufheizrampe
Abkühlrampe
• Die Heizrate im Hauptdisplay erscheint als:
⇒ „0,1 °C/h-9,9 °C/h“,
⇒ „10 °C/h-999 °C/h“ oder
⇒ „FULL“ oder
⇒ „END“
• Mit den Tasten d und f kann der Wert
geändert werden.
• Der Programmverlauf auf dem grafischen
Display signalisiert, ob eine Aufheizrampe
oder Abkühlrampe programmiert wird.
Hinweise:
⇒ Zum Verändern der Aufheizrampe in eine
Abkühlrampe und umgekehrt, siehe
Abschnitt 6.5.2. /6.5.3.
⇒ Zum Programmieren der Heizrate auf
„FULL“ oder „END“ siehe Abschnitt
6.5.4./6.5.5.
⇒ Zum Programmieren der zusätzlichen
Schaltausgänge 1 & 2 siehe Abschnitt 7.4.
632°C
Haltetemperatur/
Zieltemperatur
• Durch erneutes Drücken der Taste g
erscheint die Haltetemperatur oder
Zieltemperatur auf dem Display.
• Mit den Tasten d und f kann der Wert
geändert werden.
