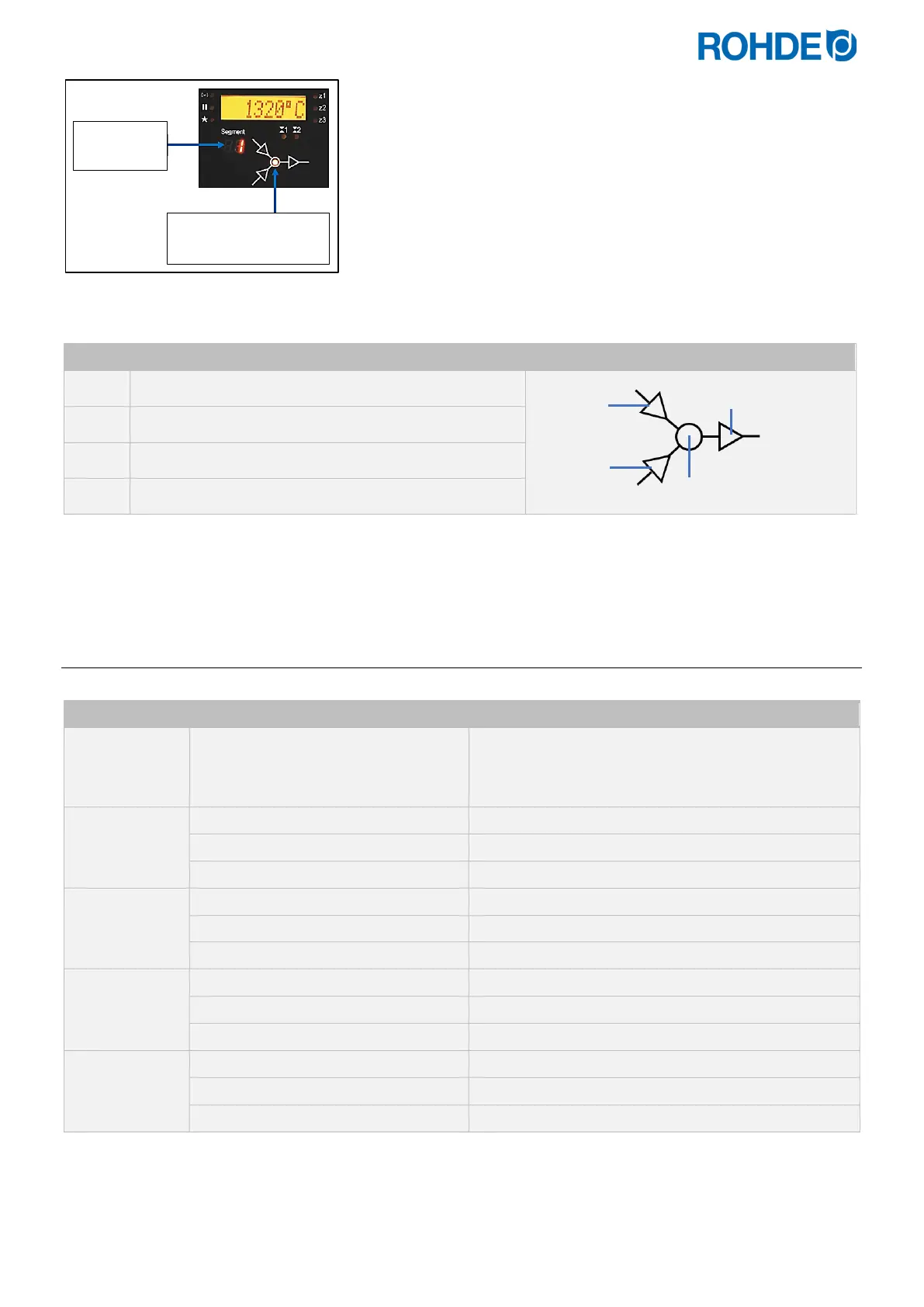

Grafisches Display und Programmverlauf:
Wert Bedeutung Grafisches Display und Programmverlauf
1.1
Aufheizrampe
1.2
Abkühlrampe
2
Haltetemperatur (Zieltemperatur)
3
Haltezeit
⇒ Je Brennsegment gibt es jeweils nur eine Aufheizrampe (1.1) oder eine Abkühlrampe (1.2) – niemals beides!
6.4.2. Beispiel Brennprogramm zur Erklärung Brennsegment
Beispiel eines einfachen Brennprogramms, zur Erklärung der Brennsegmente und der Werte des Brennsegments:
Brennsegment Werte des Brennsegments Beschreibung der Werte
0
Vorlaufzeit bzw.
Programmstartverzögerung
(siehe Abschnitt 8.1.3.)
Programmstartverzögerung = 1 h (60 min)
⇒ Brennprogramm startet zeitversetzt
(Werkseitig auf 00 h:00 min eingestellt)
1
Aufheizrampe (1.1) Aufheizen mit 250 °C/h
Zieltemperatur (2) Aufheizen auf 500 °C
Haltezeit (3) 0 min Halten
2
Aufheizrampe (1.1) Aufheizen mit 0 °C/h
Haltetemperatur (2) Halten auf 500 °C
Haltezeit (3) 60 min Halten
3
Abkühlrampe (1.2) Abkühlen mit 125 °C/h
Zieltemperatur (2) Abkühlen auf 20 °C (Raumtemperatur)
Haltezeit (3) 0 min Halten
4
Abkühlrampe (1.2) Wert auf „END“ setzen, beendet das Brennprogramm
Zieltemperatur (2) -
Haltezeit (3) -
1.2
1.1
2
3
Anzeige
Segment
Grafisches Display &
Programmverlauf
