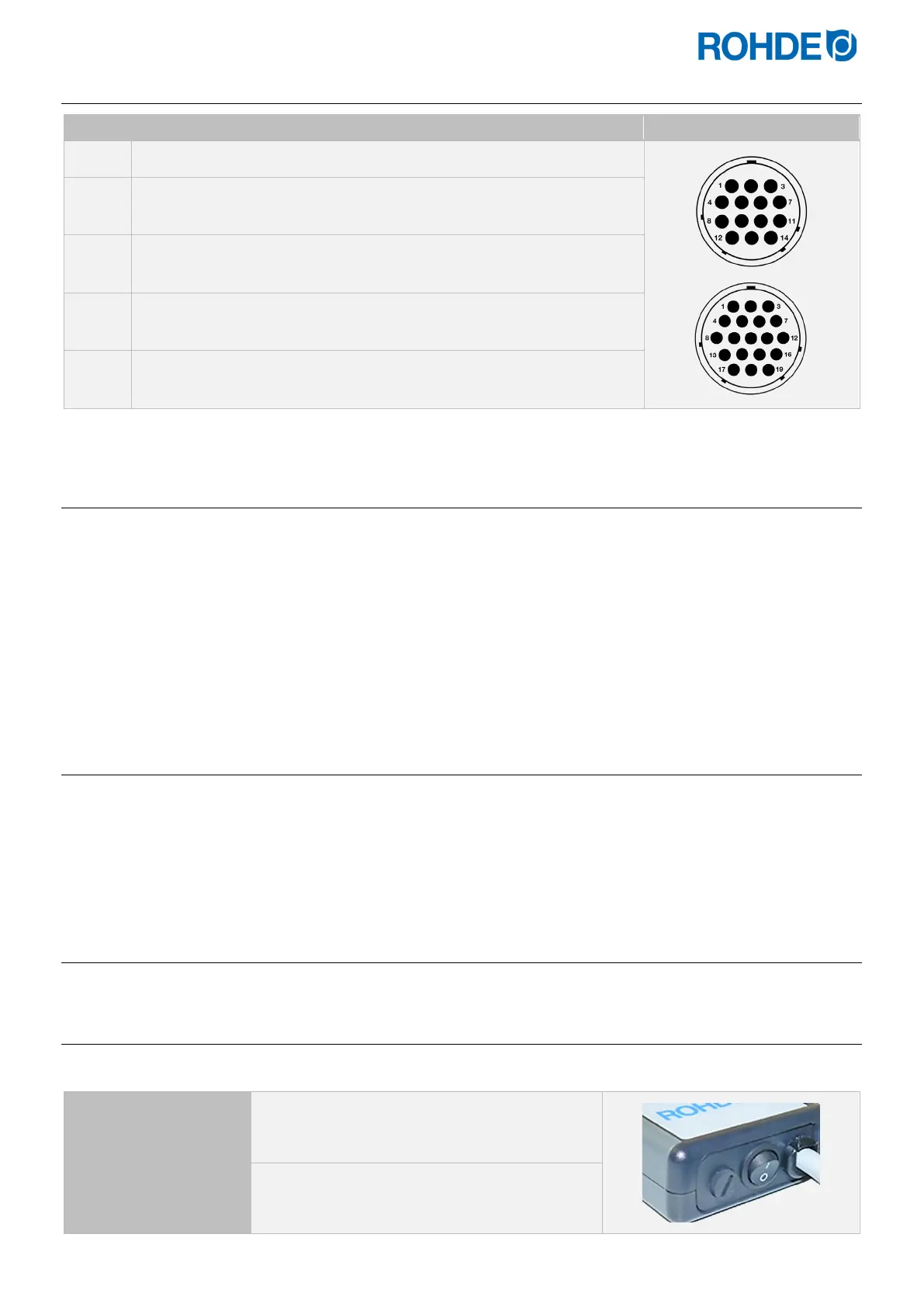

4.3. Připojení kabelu k peci
Krok Popis Osazení piny
Zasuňte konektor regulátoru do zásuvky na peci.
Konektor a zásuvka mají příslušné geometrické kódování – obě části lze
spojit pouze, jsou-li vůči sobě v určité poloze.
Výstupek na konektoru se musí nacházet v poloze "12 hodin", aby se dal
zasunout do vybrání na zásuvce, které je také v poloze "12 hodin".
Konektor musíte případně trochu pootočit, aby dokonale zapadl do
zásuvky.
Utáhněte vnější kroužek se závitem na konektoru ve směru hodinových
ručiček.
4.4. Prodlužovací kabel regulátoru
• Pokud se držák regulátoru montuje na místě instalace pece (v její blízkosti nebo na stěně), lze vedení prodloužit
prodlužovacím kabelem.
• Prodlužovací kabel pro regulátor lze přiobjednat, a to v délkách 2,5 metru, 5 metrů nebo maximálně 10 metrů.
• Poznámka k prodlužovacímu kabelu v souvislosti s požadavky na kompatibilitu EMC:
- Pro splnění požadavků na elektromagnetickou kompatibilitu (EMC) by neměla délka připojovacího kabelu
regulátoru překročit 3 metry.
- Pokud je regulátor připojen k peci prodlužovacím kabelem, neměl by se v bezprostřední blízkosti kabelu
nacházet žádný elektrický přístroj (elektromagnetické rozptylové pole).
- Jinak může dojít k poklesu přesnosti až o 3 °C.
4.5. Poznámka k pecím jiných výrobců
Osazení může být u odpovídajících zásuvek CPC 14 a CPC 19 na peci odlišné v závislosti na výrobci pece!
Pozor!
Pokud si osazení regulátoru a pece vzájemně neodpovídá, může dojít k poškození regulátoru a pece.
5. Uvedení do provozu
5.1. Zapnutí & vypnutí regulátoru
Kolébkový přepínač pro zapnutí a vypnutí regulátoru se nachází na spodní části pouzdra.
Zapnutí regulátoru
Přepněte kolébkový přepínač do polohy „I“.
Vypnutí regulátoru
Přepněte kolébkový přepínač do polohy „0“.
