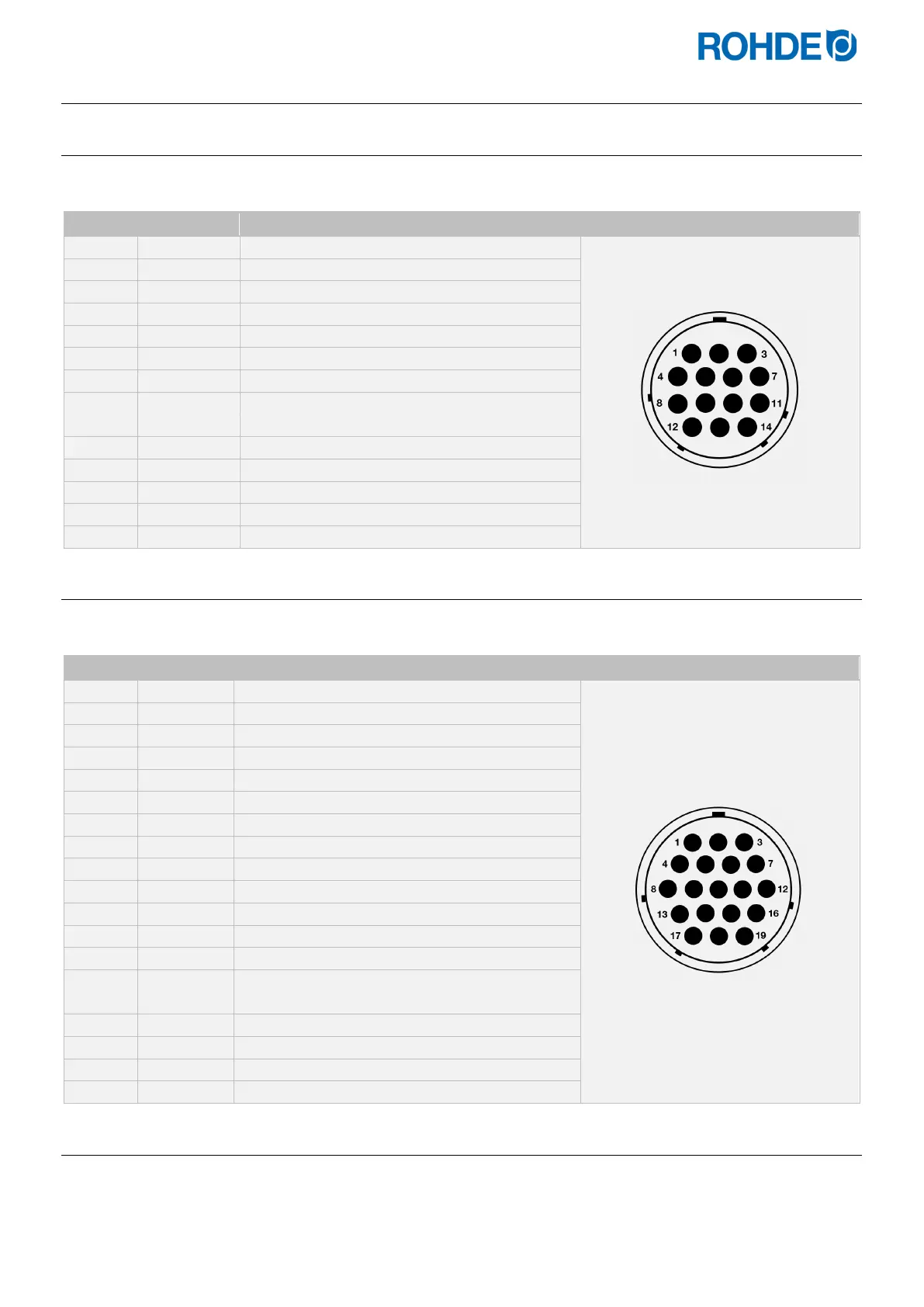

2.5. Osazení piny u konektoru (standard ROHDE)
2.5.1. Konektor CPC 14 (pouze ST 630)
U 1zónových a vícezónových vypalovacích pecí bez přídavných spínacích výstupů (events) se regulátory připojují k peci
konektorem CPC-14.
Pin č. X = osazen Popis
Osazení piny
1
X
termočlánek 1 +
2
X termočlánek 1 -
3
X
termočlánek 2 +
4
X
termočlánek 2 -
5
X
termočlánek 3 +
6
X
termočlánek 3 -
7
X
spínací výstup – zóna 2
8
X napájení L1 230 V AC
9
X napájení N
10
X
spínací výstup – zóna 3
11
X
napájení PE
12
X spínací výstup – bezpečnostní stykač
13
X
spínací výstup – neutrální vodič
14
X spínací výstup – zóna 1
2.5.2. Konektor CPC 19 (pouze ST 632)
U vícezónových vypalovacích pecí přídavných spínacích výstupů (events) se regulátory připojují k peci konektorem
CPC-19.
Pin č. X = osazen Popis
Osazení piny
1
X
termočlánek 1 +
2
X
termočlánek 1 -
3
X
termočlánek 2 +
4
X
termočlánek 2 -
5
X
termočlánek 3 +
6
X
termočlánek 3 -
7
X
spínací výstup – zóna 2
8
X napájení L1 230 V AC
9
X napájení N
10
X
spínací výstup – zóna 3
11
X
napájení PE
12
X spínací výstup – bezpečnostní stykač
13
X
spínací výstup – neutrální vodič
14
X spínací výstup – zóna 1
15
X
přídavných spínacích výstupů 1 (230 V)
16
X
přídavných spínacích výstupů 2 (230 V)
17
-
není osazen
18
-
není osazen
19
-
není osazen
2.5.3. Speciální instrukce:
• Každý spínací výstup může sepnout max. 250-300 mA při 230 V.
• Na těchto výstupech musí být použito relé pro spínání zátěží.
• Osazení příslušné zásuvky CPC 14/19 může být odlišné v závislosti na výrobci pece! Opomenutím této
skutečnosti může dojít k poškození regulátoru a pece.
