Rotax 125 MAX evo Installation Instructions And Operation Manual

ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo
2.1.3. Montage und Anschluss der RAVE Steuerung (nur 125 MAX)
Siehe dazu Bild 4.
Die RAVE Steuerung wird im Lieferumfang sowie im Ersatzteilwesen als Komplettteil angeboten.
 RAVE Steuerung (Pos. 5) mit 2 Schrauben M5x16 (Pos. 1) samt Beilagscheiben
(Pos. 2) an der Vorderseite und 2 Muttern M5 (Pos. 3) samt Beilagscheiben (Pos. 4)
an der Hinterseite des Haltewinkels befestigen.
 Steuerleitung für den Auspuffschieber (schwarzer Schlauch, Pos. 7) an der
Schieberstangenführung (Pos. 6) befestigen.

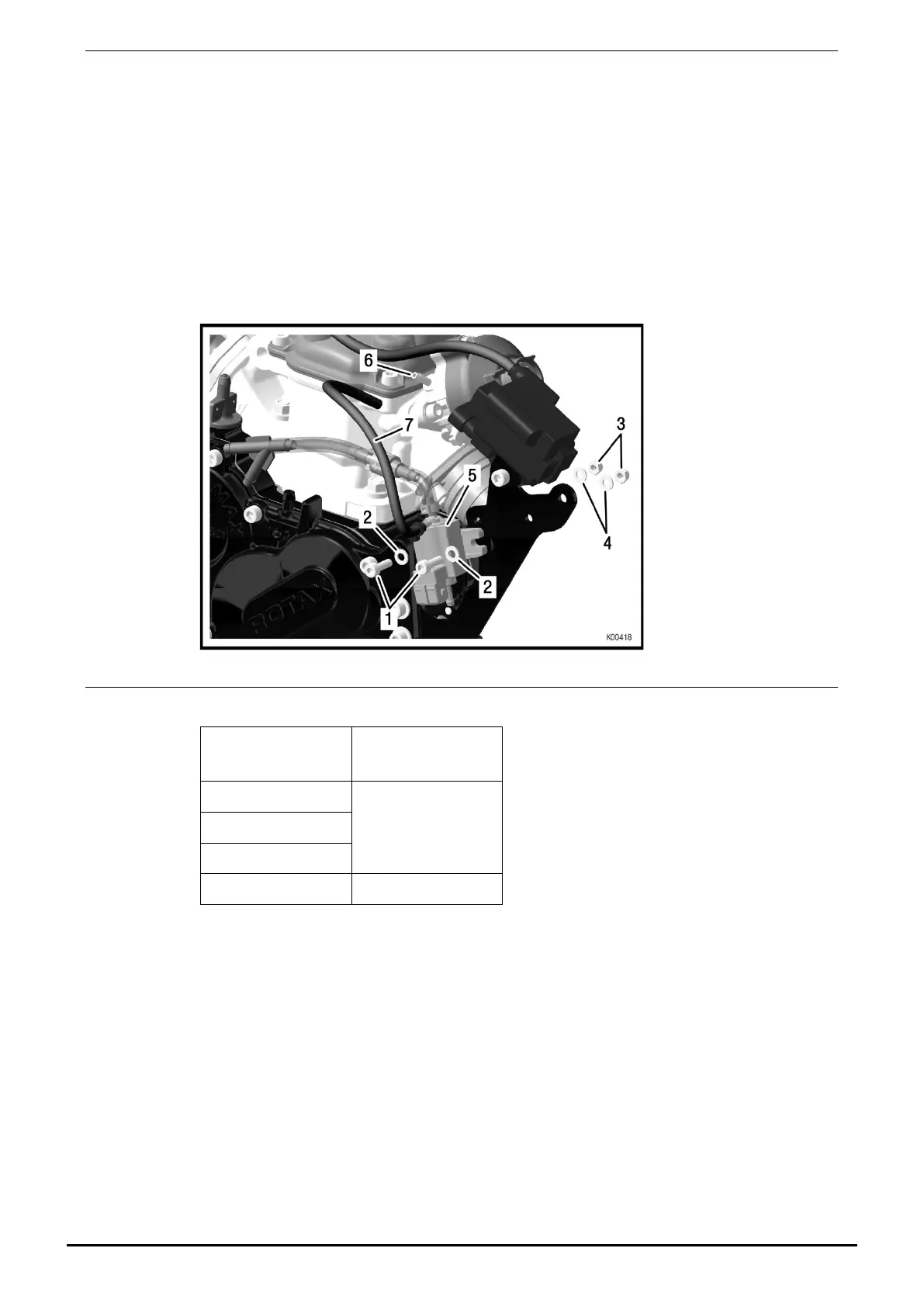

Bild 4
2.1.4. Montage der ECU
Motor
ECU
Teilenummer
125 MAX
666814
125 Mini MAX
125 Micro MAX
125 Junior MAX 666812
 ECU (Pos. 1) mit Rundpuffer (Pos. 3), Beilagscheiben (Pos. 4) und Muttern (Pos. 5)
an das Haltewinkel montieren. Darauf achten, dass die Hülse (Pos. 2) mit der ECU
mitgeschraubt wird.
 Hinweis: Die Position der ECU sollte so sein, dass die Steckverbindungen von ECU und
Zündspule fluchten.
Seite/page 12/98 Ausgabe/Edition 11/2014
