Rotax 125 MAX evo Installation Instructions And Operation Manual

ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

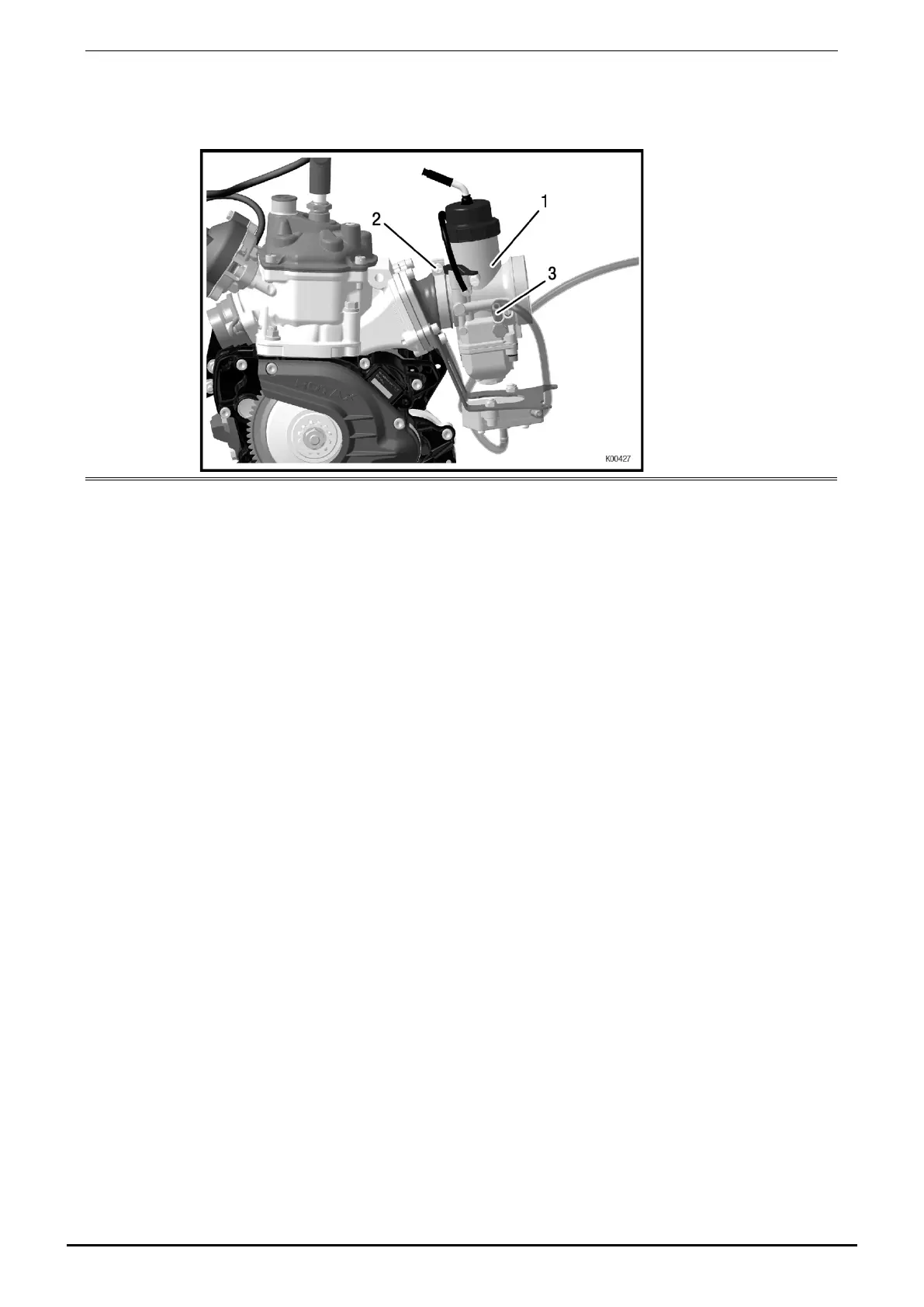

 Den Austrittsschlauch der Kraftstoffpumpe mit dem Anschluss am Vergaser (Pos. 3)
verbinden.
Bild 15
8. Montage des Gasseilzuges
 Deckel mit Dichtung (Pos. 7, 8) vorsichtig abschrauben.
 Achtung: Die Feder (Pos.6) für die Rückstellung des Gasschiebers drückt auf den Deckel des
Vergasers, wodurch dieser bei der Demontage abspringen kann.
 Einhängschraube (Pos.5) mittels Gabel-schlüssel (SW10) aus dem Gasschieber
(Pos.2) entfernen.
 Nippel des Gasseiles (Pos.9) in die Einhängschraube (Pos.5) einhängen.
 Einhängschraube in den Gasschieber eindrehen und mit Gabelschlüssel (SW10)
mit Handkraft festziehen.
 Gasschieber (Pos. 2) mit der Ausnehmung (in Richtung Ansauggeräusch-dämpfer)
in den Vergaser einführen.
 Gasseil durch die Feder (Pos. 6) und den Deckel mit Dichtung (Pos. 7, 8) fädeln.
 Deckel (Pos. 7) auf den Vergaser aufschrauben.
 Gasseil durch die Seilhülle und die Einstellschraube am Rahmen fädeln.
 Gasseil am Gaspedal befestigen.
Seite/page 22/98 Ausgabe/Edition 11/2014
