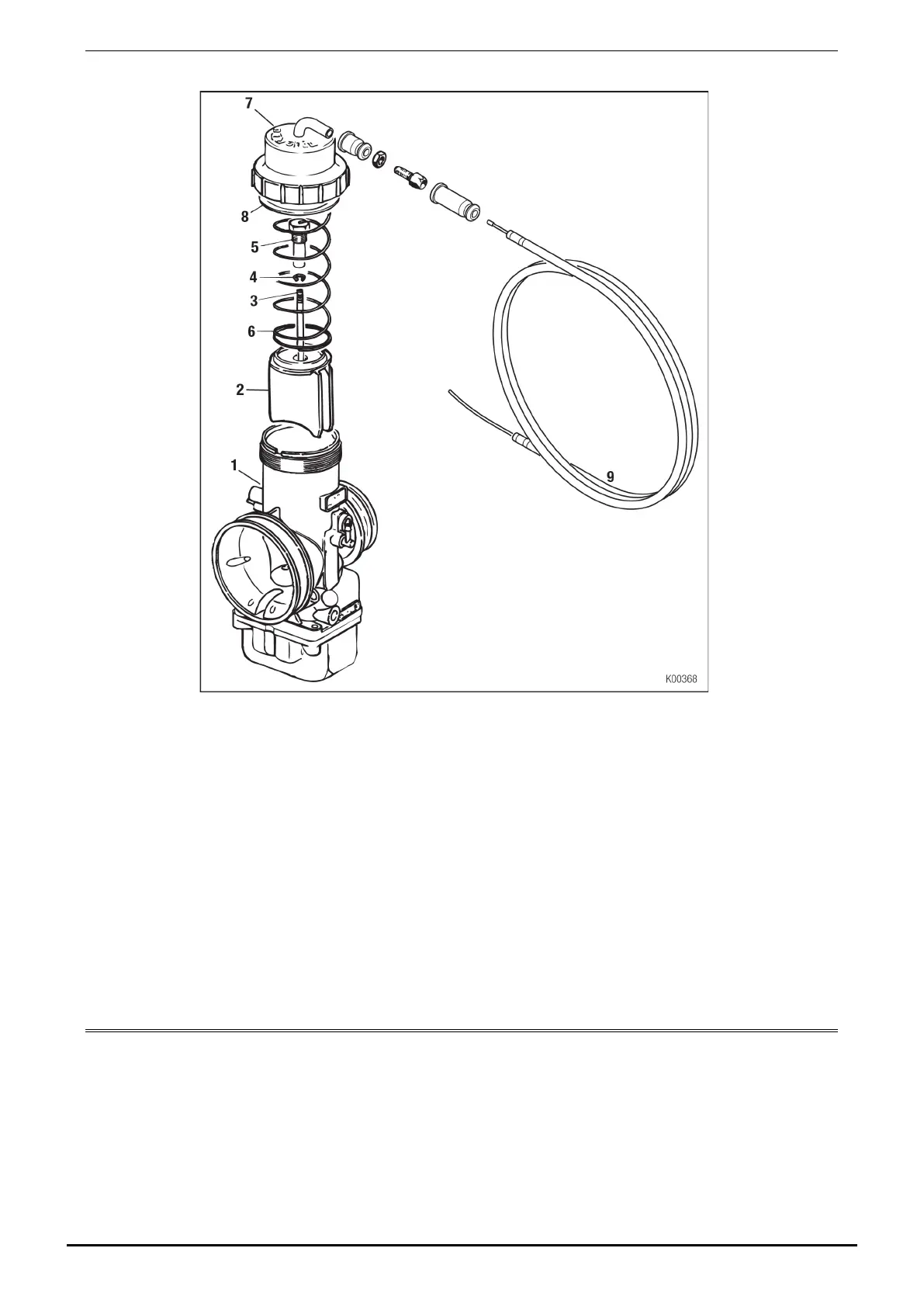

Bild 16
Hinweis: Das Gasseil darf bei Bedarf gekürzt werden.
Gasseilzug an der Oberseite des Rahmenrohres verlegen und mit den
mitgelieferten Kabelbindern befestigen, wobei der Gasseilzug weder mit
beweglichen Teilen noch mit der Fahrbahn in Kontakt geraten darf.
Warnung: Der Gasseilzug darf nicht geknickt oder geklemmt werden, da ansonsten der
Gasschieber auf Stellung Vollgas hängen bleiben kann.
Einstellschraube für den Gasseilzug am Rahmen so einstellen und sichern, dass der
Gasschieber bei nicht betätigtem Gaspedal vollständig geschlossen bleibt.
Anschlagschraube für das Gaspedal so einstellen und sichern, dass bei voll
durchgetretenem Gaspedal der Gasschieber zur Gänze geöffnet ist. Der Seilzug
darf beim voll durchgetretenen Gaspedal nicht übermäßig unter Spannung stehen.
9. Montage des Kühlers
Achtung: Um eine optimale Kühlleistung zu erzielen muss die vollständige Anströmung des
Kühlers jederzeit gewährleistet sein.
Kühler mit Kühlwasserschläuchen und Kühlerträger gemäß Bild 17 vormontieren.
Hinweis: Bild 17 zeigt den Kühler für die Motortypen 125 MAX evo, Junior MAX evo und Mini
MAX evo (Pos. 1) und den kleinen Kühler für die Motortype Micro MAX evo (Pos. 2).
Die Montage ist bei beiden Kühlern gleich.
