Rotax 125 MAX evo - Montage und Anschluss der Kraftstoffkomponenten; Montage und Anschluss der Kraftstoffpumpe

ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo
K00421 / Bild 10
7. Montage und Anschluss der Kraftstoffkomponenten

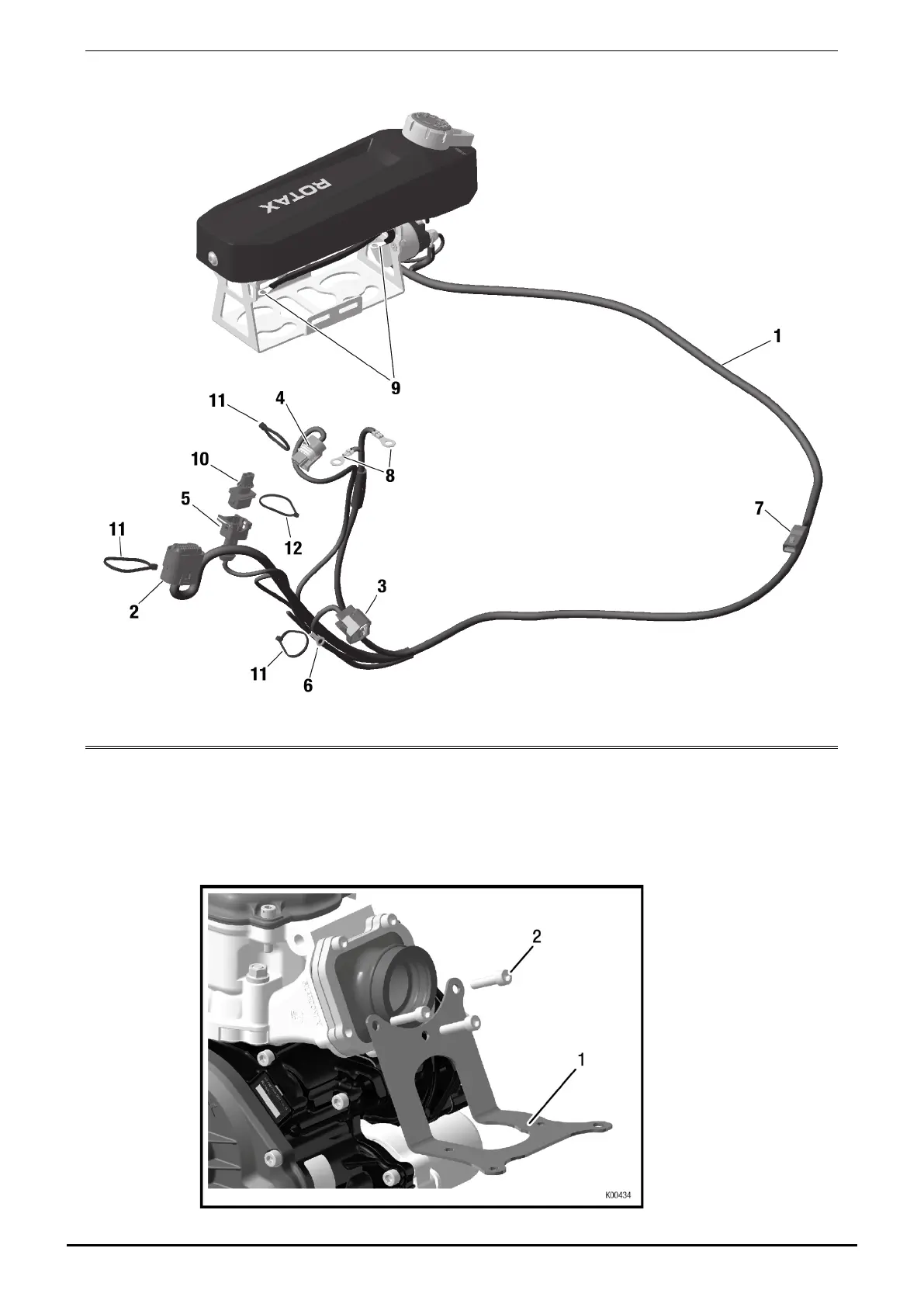

7.1. Montage und Anschluss der Kraftstoffpumpe
 Haltewinkel (Pos. 1) mit 3 Schrauben M6 (Pos. 2) am Vergaserstutzen befestigen.
Anzugsdrehmoment 6 Nm
Bild 11
Seite/page 19/98 Ausgabe/Edition 11/2014
