 Kraftstoffpumpe mit zwei der mitgelieferten Zyl. Schrauben M6x20 (Pos. 2) sowie
Sicherungsmuttern (Pos. 4) samt Beilagscheiben (Pos. 3) am Haltewinkel (Pos. 1)
montieren.

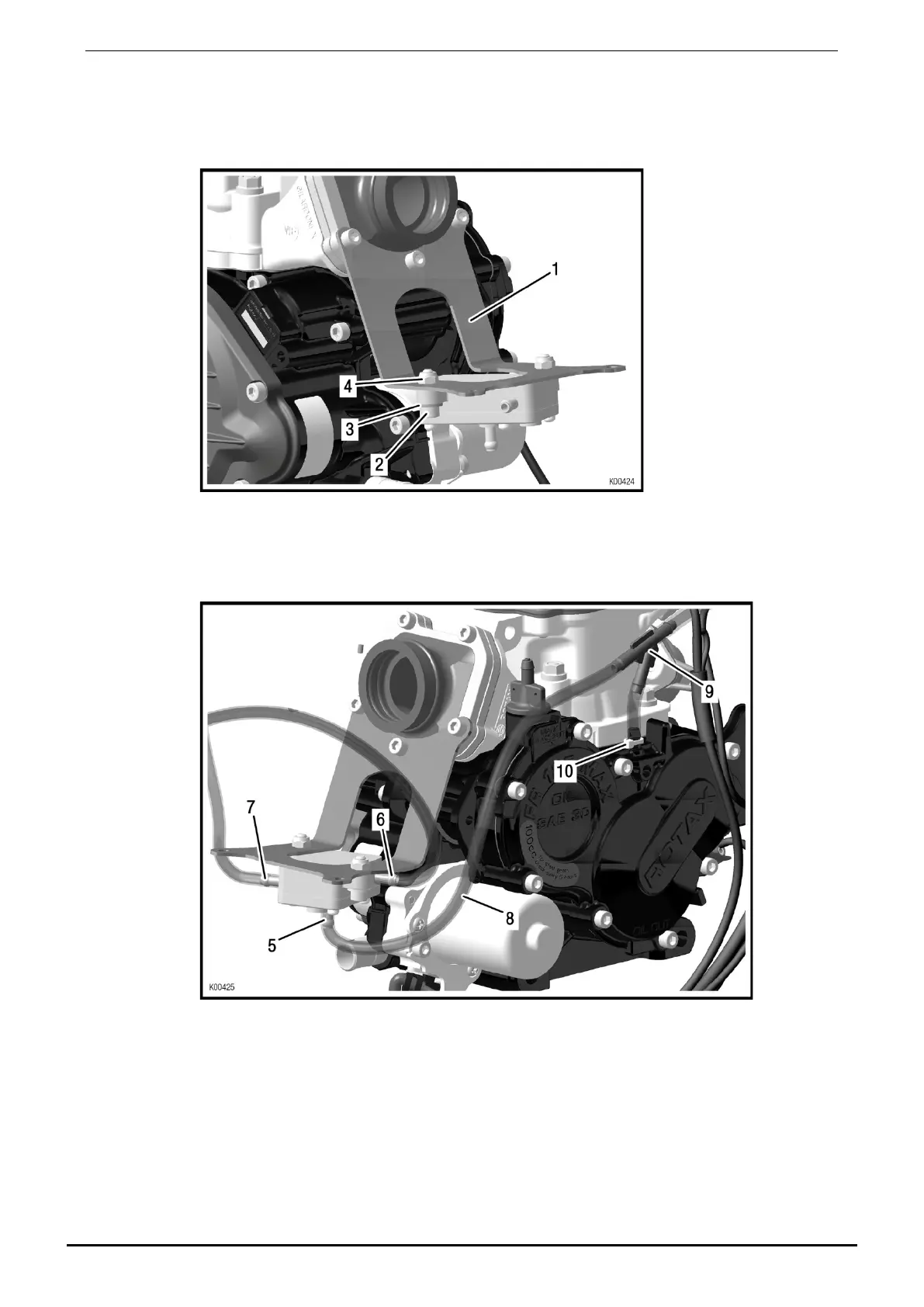

Bild 12
 Von dem mitgelieferten Kraftstoffschlauch zwei Stücke mit je 29 cm / 11,41 in
Länge abschneiden. Diese jeweils am seitlichen Anschluss für den Kraftstoffzulauf
(Pos. 7) und Kraftstoffablauf (Pos. 6) montieren (Pfeil auf Pumpengehäuse).
Bild 13
 Verschlusskappe vom Impulskrümmer am Getriebedeckel entfernen.
 Impulsleitung (Pos. 5, Bild 13) der Kraftstoffpumpe mit Y-Stück (Pos. 9, Bild 13) und
der RAVE Steuerung verbinden. (nur 125 MAX)
 Unterdruckleitung zwischen Y-Stück (Pos. 9, Bild 13) und dem Getriebegehäuse
herstellen. (nur 125 MAX)
 Hinweis: Bei Ausführung 125 Junior MAX evo, Mini MAX evo und Micro MAX evo ist die
Unterdruckleitung direkt von der Kraftstoffpumpe zum Getriebegehäuse
herzustellen.
Seite/page 20/98 Ausgabe/Edition 11/2014
