ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo
10. Montage des Ansauggeräuschdämpfers mit integriertem Luftfilter
Siehe dazu Bild 21.
 Ansaugdämpferrohr (Pos. 2) in das Dämpfergehäuse (Pos. 1) stecken, die runden
Ansaugöffnungen müssen auf der Außenseite sein.
 Vergaserstutzen (Pos. 6) so in das innere des Dämpferdeckels (Pos. 5) stecken,
dass der Pfeil am Vergaserstutzen in Richtung Vergaser zeigt.
 Filtergitter (Pos. 3) samt Filter (Pos. 4) in das Dämpfergehäuse (Pos. 1)
stecken.
 Dämpfergehäuse (Pos. 1) und Dämpferdeckel (Pos. 5) laut nachfolgendem Bild
zusammenstecken und auf eine ordentliche Verriegelung achten.
 Ansauggeräuschdämpfer mit der mitgelieferten Schlauchschelle (Pos. 11) am
Vergaser befestigen.
 Hinweis: Der Vergaserstutzen (Pos. 6) ist asymmetrisch und kann so gedreht werden, dass
sich eine optimale Verbindung zwischen dem Vergaser und dem Ansaug-
geräuschdämpfer ergibt.
 Ansauggeräuschdämpfer mit Zyl. Schraube M6x20 (Pos. 10) samt Beilagscheibe
(Pos. 9) und Blechmutter (Pos. 7) am Haltewinkel (Pos. 8) befestigen.

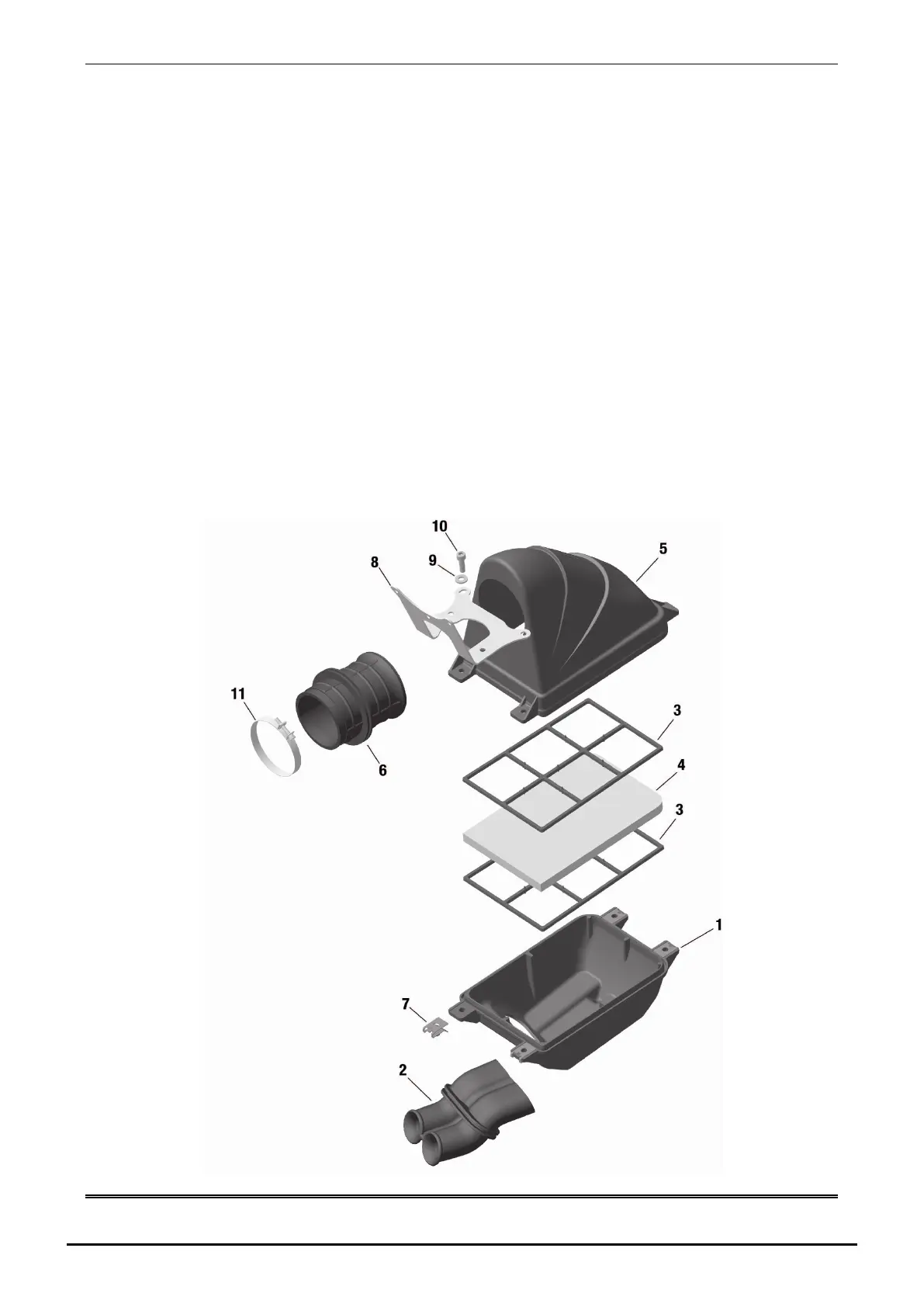

K00432 / Bild 21
Seite/page 26/98 Ausgabe/Edition 11/2014
