ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

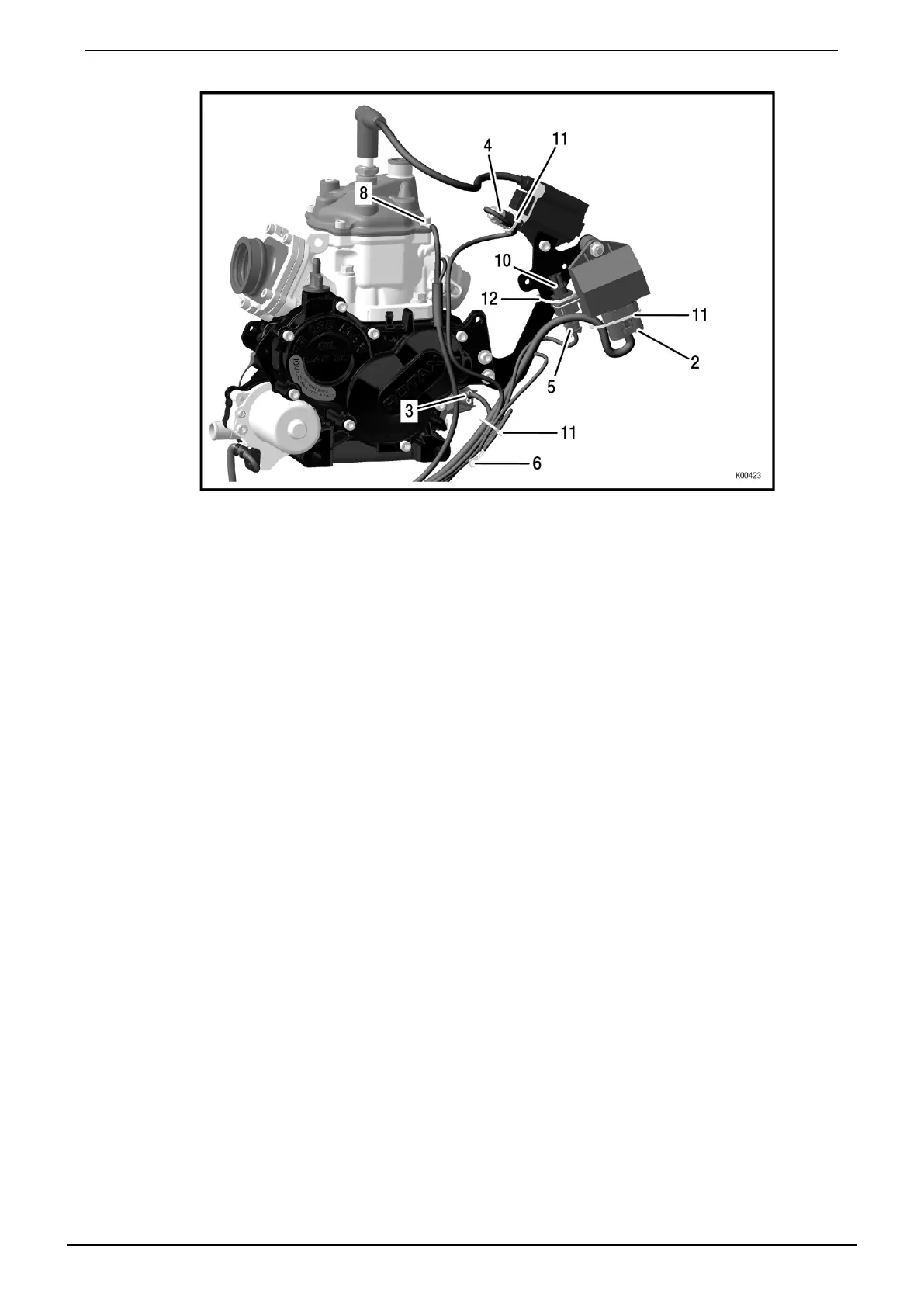

Bild 9
Siehe dazu Bild 10.
Starter mit Steckverbindung (Pos. 7) anschließen.
Kabelösen (Pos. 9) an die Batterie anschließen.
Achtung: Anschlusspole nicht vertauschen! Das Vertauschen der Pole kann zu massiven
Schäden an den elektrischen bzw. elektronischen Bauteilen führen.
Kabelstrang mit den mitgelieferten Kabelbindern an der Oberseite der Rahmenrohre
befestigen.
Achtung: Zugentlastung der Steckverbindungen muss gegeben sein.
Hinweis: Überlängen des Kabelstranges durch Verlegen in Schleifen verkürzen.
Warnung: Der Kabelstrang darf nicht an beweglichen Teilen oder auf der Fahrbahn
schleifen.
Achtung: Auf eine ordnungsgemäße Masseverbindung am E-Starter achten.
Hinweis: Zum Lösen der Steckverbindungen müssen die Arretierungen an den Steckern
gedrückt werden.
Hinweis: Alle Steckverbindungen des Kabelstranges dürfen nur durch Ziehen an den
Steckern (nicht an den Kabeln) gelöst werden.
Seite/page 18/98
Ausgabe/Edition 11/2014
